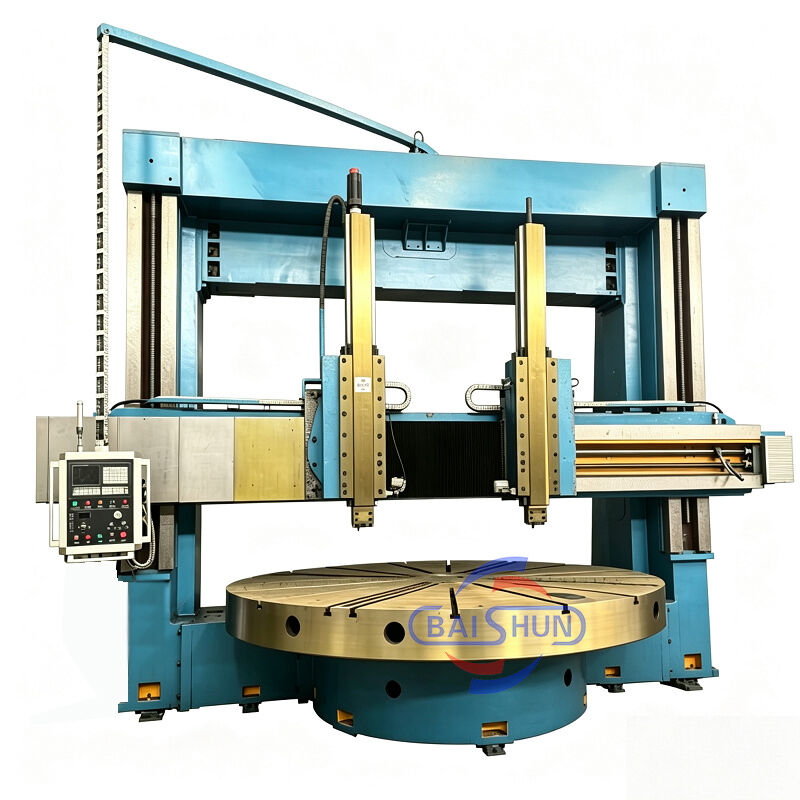

Máy quay và mài tròn hai cột máy quay dọc CNC máy quay dọc

Máy tiện đứng CNC hai cột là một thiết bị tiên tiến kết hợp các bộ phận cơ khí, điện và thủy lực. Máy tích hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các bộ phận hiện đại từ cả nguồn trong nước và quốc tế. Máy có cấu trúc chắc chắn, mang lại sức mạnh vượt trội, độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng chịu tải nặng, hiệu quả, độ bền và hoạt động đáng tin cậy. Tất cả các thông số kỹ thuật chính của các bộ phận máy đều tuân thủ các tiêu chuẩn quốc gia.

Mâm cặp

Mâm cặp bao gồm đế mâm cặp, mâm cặp, các bộ phận trục chính và thiết bị truyền động. Mâm cặp và đế mâm cặp là cấu trúc gang nguyên khối, sử dụng gang đúc cường độ cao, ứng suất thấp, có độ cứng, độ bền và độ ổn định nhiệt đủ. Vòng bi trục chính mâm cặp sử dụng vòng bi con lăn hình trụ ngắn hai dãy có độ chính xác cao. Điều này đảm bảo mâm cặp quay với độ chính xác cao và tuổi thọ lâu dài.

Truyền động chính

Hệ thống truyền động chính của máy là truyền động trục đứng. Máy sử dụng động cơ servo AC trục chính để dẫn động; hộp số đạt được chuyển đổi hai cấp cơ khí bằng cách xi lanh chuyển đổi đẩy bánh răng thay đổi, để mâm cặp có thể điều chỉnh tốc độ vô cấp trong khoảng 0,63-63 vòng/phút.

Cầu trục

Bao gồm các cột đứng trái và phải và dầm nối. Cầu trục và đế mâm cặp tạo thành cấu trúc kín. Ở phần trên của cầu trục, có hộp nâng trái và phải, được dẫn động bằng động cơ AC kéo hai trục. Thông qua cặp bánh răng, cặp bánh răng sâu và bánh răng và trục vít me đôi, dầm thực hiện chuyển động nâng dọc theo ray dẫn hướng cột trái và phải.

Dầm

Dầm sử dụng gang đúc cường độ cao, ứng suất thấp với độ cứng và độ bền đủ, để đảm bảo độ chính xác của máy có khả năng giữ và ổn định lâu dài. Dầm nằm phía trước cột đứng và thực hiện chuyển động dọc theo đường dẫn hướng cột đứng. Phía sau dầm có 4 điểm kẹp thủy lực. Hai bên dầm có hộp cấp phôi cho bàn dao.
