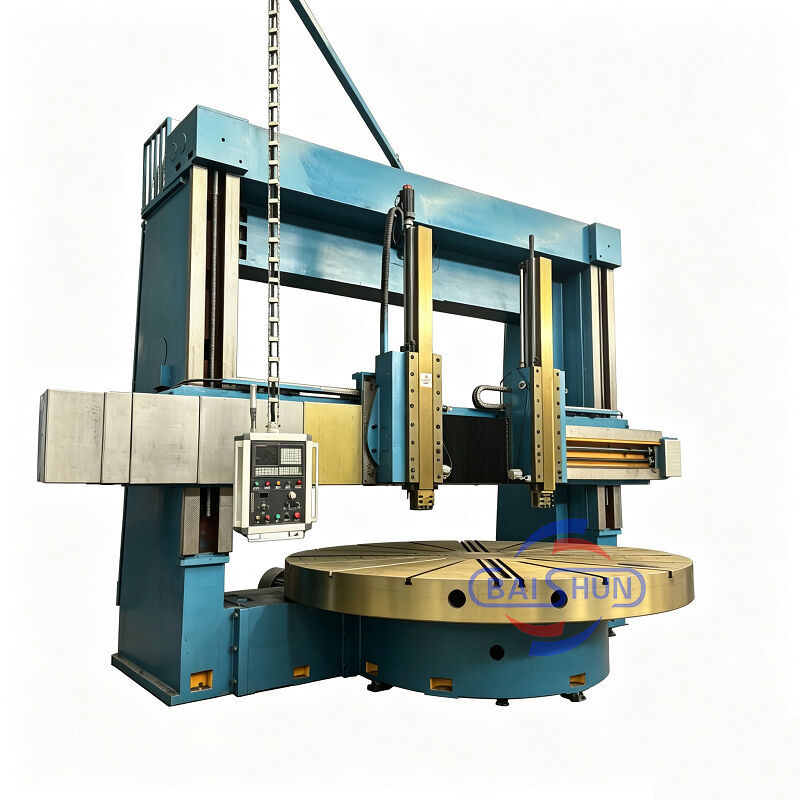

Máy tiện đứng CNC VTL Ck5250 Tải nặng

Máy tiện đứng hai trụ là một thiết bị tiên tiến kết hợp các bộ phận cơ khí, điện và thủy lực. Máy tích hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các bộ phận hiện đại từ cả nguồn trong nước và quốc tế. Máy có cấu trúc chắc chắn, mang lại sức mạnh vượt trội, độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng chịu tải nặng, hiệu quả, độ bền và hoạt động đáng tin cậy. Tất cả các thông số kỹ thuật chính của các bộ phận máy đều tuân thủ các tiêu chuẩn quốc gia.

Mặt bàn máy

Mặt bàn máy bao gồm đế mặt bàn, mặt bàn, các bộ phận trục chính và thiết bị truyền động. Mặt bàn và đế mặt bàn là cấu trúc gang nguyên khối, sử dụng gang đúc cường độ cao, ứng suất thấp, có độ cứng, độ bền và độ ổn định nhiệt đủ. Vòng bi trục chính mặt bàn sử dụng vòng bi con lăn hình trụ ngắn hai dãy có độ chính xác cao. Nó có thể đảm bảo mặt bàn quay với độ chính xác cao và tuổi thọ lâu dài.

Truyền động chính

Hệ thống truyền động chính của máy là truyền động trục đứng. Máy sử dụng động cơ servo AC trục chính để dẫn động; hộp số đạt được biến đổi hai cấp cơ khí bằng cách đẩy xi lanh chuyển đổi bánh răng, để mặt bàn có thể điều chỉnh tốc độ vô cấp trong khoảng 0,63-63 vòng/phút.

Khung cổng

Nó bao gồm các cột dọc trái và phải và dầm nối. Cổng và đế mặt bàn tạo thành cấu trúc kín. Ở phần trên của cổng, có hộp nâng trái và phải, được dẫn động bằng động cơ AC kéo hai trục. Thông qua cặp bánh răng, bánh răng sâu và bánh răng và vít me kép, dầm thực hiện chuyển động nâng dọc theo ray dẫn hướng cột trái và phải.

Dầm

Dầm sử dụng gang đúc cường độ cao, ứng suất thấp với độ cứng và độ bền đủ, để đảm bảo độ chính xác của máy có khả năng giữ và ổn định lâu dài. Dầm nằm ở phía trước cột dọc và thực hiện chuyển động dọc dọc theo đường dẫn hướng cột dọc. Ở mặt sau của dầm, có 4 điểm kẹp thủy lực. Ở hai bên dầm, có hộp cấp phôi cho giá dao.
