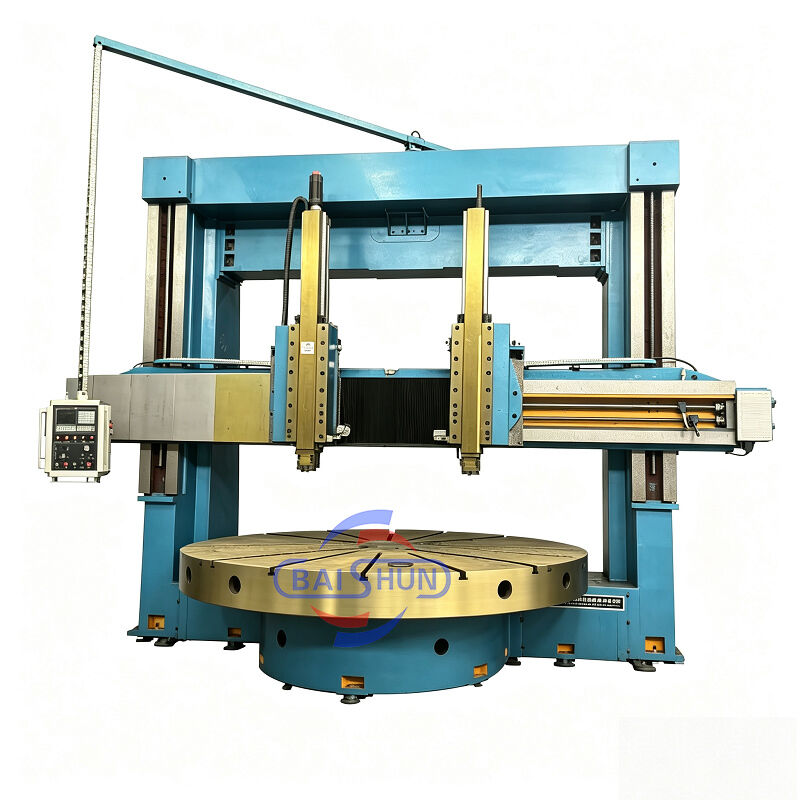

Chi tiết đường kính lớn CNC Carousel Lathe máy quay dọc với 4500mm bàn làm việc

Máy tiện đứng hai cột là một thiết bị tiên tiến kết hợp các bộ phận cơ khí, điện và thủy lực. Nó tích hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế. Máy có cấu trúc chắc chắn, mang lại sức mạnh vượt trội, độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng chịu tải nặng, hiệu quả, độ bền và hoạt động đáng tin cậy. Tất cả các thông số kỹ thuật chính của các bộ phận máy đều tuân thủ các tiêu chuẩn quốc gia.

Bàn làm việc

Bàn làm việc bao gồm đế bàn làm việc, bàn làm việc, các bộ phận trục chính và thiết bị truyền động. Bàn làm việc và đế bàn làm việc là cấu trúc gang nguyên khối, sử dụng gang đúc cường độ cao, ứng suất thấp, có độ cứng, độ bền và độ ổn định nhiệt đủ. Vòng bi trục chính bàn làm việc sử dụng vòng bi con lăn hình trụ ngắn hai dãy có độ chính xác cao. Nó có thể đảm bảo bàn làm việc quay với độ chính xác cao và tuổi thọ lâu dài.

Truyền động chính

Hệ thống truyền động chính của máy là truyền động trục đứng. Nó sử dụng động cơ servo AC trục chính để dẫn động; hộp số đạt được hai cấp chuyển số cơ học bằng cách xi lanh chuyển số đẩy bánh răng thay đổi, để bàn làm việc có thể điều chỉnh tốc độ vô cấp trong khoảng 0,63-63 vòng/phút.

Khung cổng

Nó bao gồm các cột dọc trái và phải và dầm nối. Khung cổng và đế bàn làm việc tạo thành cấu trúc kín. Ở phần trên của khung cổng, có hộp nâng trái và phải, được dẫn động bởi động cơ AC kéo căng hai trục. Thông qua cặp bánh răng, bánh răng sâu và bánh răng và vít me kép, dầm thực hiện chuyển động nâng dọc theo ray dẫn hướng cột trái và phải.

Dầm

Dầm sử dụng gang đúc cường độ cao, ứng suất thấp với độ cứng và độ bền đủ, để đảm bảo độ chính xác của máy có khả năng giữ và ổn định lâu dài. Dầm nằm ở phía trước cột dọc và nó thực hiện chuyển động dọc dọc theo đường dẫn hướng cột dọc. Ở mặt sau của dầm, có 4 điểm kẹp thủy lực. Ở hai bên dầm, có hộp cấp liệu cho giá dao.
