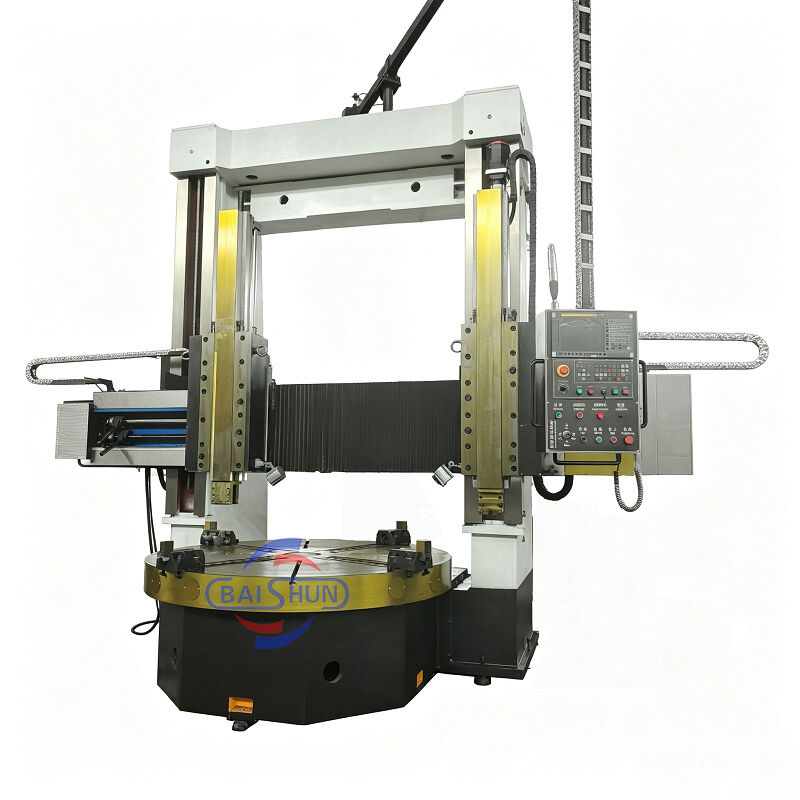

Cylinder Turning Vertical Lathe CNC Cột Kép Có Che

Máy tiện đứng hai cột là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực. Nó tích hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế. Máy có cấu trúc chắc chắn, mang lại sức mạnh vượt trội, độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng chịu tải nặng, hiệu quả, độ bền và hoạt động đáng tin cậy. Tất cả các thông số kỹ thuật chính của các bộ phận máy đều tuân thủ các tiêu chuẩn quốc gia.

Bàn máy

Bàn máy bao gồm đế bàn máy, bàn máy, các bộ phận trục chính và thiết bị truyền động. Bàn máy và đế bàn máy là cấu trúc gang nguyên khối, sử dụng gang đúc cường độ cao, ứng suất thấp, có độ cứng, độ bền và độ ổn định nhiệt đủ. Vòng bi trục chính bàn máy sử dụng vòng bi con lăn hình trụ ngắn hai dãy có độ chính xác cao. Nó có thể đảm bảo bàn máy quay với độ chính xác cao và tuổi thọ lâu dài.

Truyền động chính

Hệ thống truyền động chính của máy là truyền động trục đứng. Nó sử dụng động cơ servo AC trục chính để dẫn động; hộp số đạt được sự chuyển đổi hai cấp cơ học bằng cách xi lanh chuyển đổi đẩy bánh răng thay đổi, để bàn máy có thể điều chỉnh tốc độ vô cấp trong khoảng 0,63-63 vòng/phút.

Khung cổng

Nó bao gồm các cột dọc trái và phải và dầm nối. Khung cổng và đế bàn máy tạo thành cấu trúc kín. Ở phần trên của khung cổng, có hộp nâng trái và phải, được dẫn động bởi động cơ AC kéo hai trục. Thông qua cặp bánh răng, cặp trục vít bánh răng và vít me kép làm cho dầm thực hiện chuyển động nâng dọc theo ray dẫn hướng cột trái và phải.

Dầm

Dầm sử dụng gang đúc cường độ cao, ứng suất thấp với độ cứng và độ bền đủ, để đảm bảo độ chính xác của máy có khả năng lưu giữ và ổn định lâu dài. Dầm nằm ở phía trước cột dọc và thực hiện chuyển động dọc theo đường dẫn hướng cột dọc. Ở mặt sau của dầm, có 4 điểm kẹp thủy lực. Ở hai bên dầm, có hộp cấp phôi cho giá dao.
