Vtl Trung Quốc CNC kim loại gia công xoắn quay đường kính lớn xoắn quay dọc

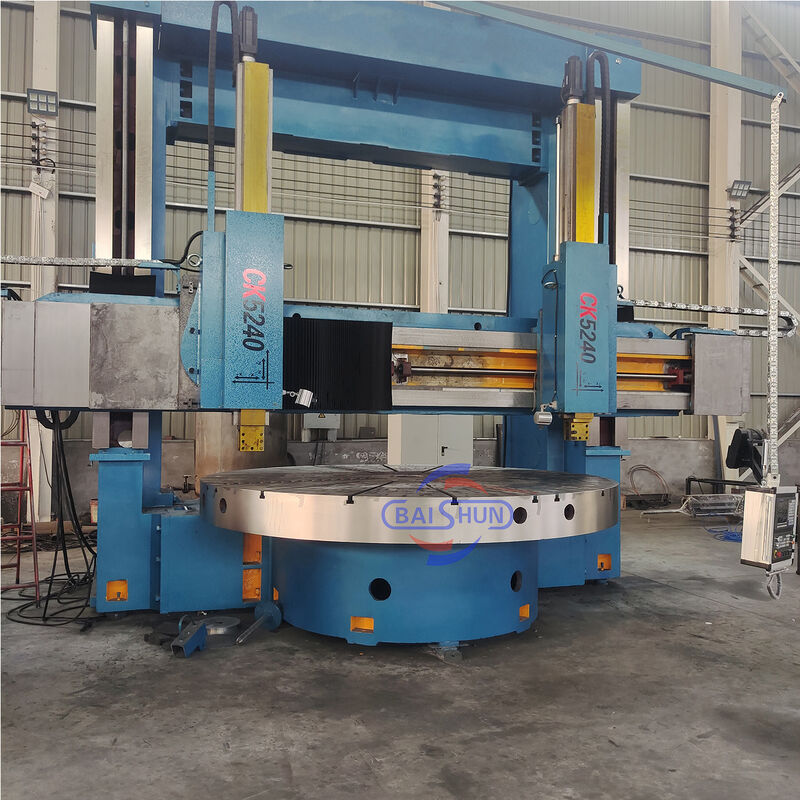

Máy tiện đứng cột đôi là một thiết bị tiên tiến kết hợp các bộ phận cơ khí, điện và thủy lực. Nó kết hợp các nguyên tắc thiết kế và kỹ thuật sản xuất hiện đại, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế. Máy tự hào có cấu trúc chắc chắn, mang lại sức mạnh vượt trội, độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng chịu tải nặng, hiệu quả, độ bền và hoạt động đáng tin cậy. Tất cả các thông số kỹ thuật chính của các bộ phận máy đều tuân thủ các tiêu chuẩn quốc gia.

bàn làm việc

Bàn làm việc có đế bàn làm việc, bàn làm việc, các bộ phận trục chính và thiết bị truyền động. Bàn làm việc và đế bàn làm việc là toàn bộ cấu trúc bằng gang, sử dụng đúc sắt có độ bền cao, ứng suất thấp, có đủ độ cứng, độ bền và độ ổn định nhiệt. Vòng bi trục chính bàn làm việc sử dụng vòng bi lăn hình trụ ngắn hai hàng có độ chính xác cao. Nó có thể đảm bảo bàn làm việc có độ quay chính xác cao và tuổi thọ dài.

Truyền chính

Hệ thống truyền động chính của máy là truyền động trục đứng. Nó sử dụng động cơ servo AC trục chính để truyền động; hộp số đạt được sự chuyển đổi hai bánh cơ học bằng xi lanh sang số đẩy bánh răng thay đổi, để bàn làm việc có thể thực hiện điều chỉnh tốc độ vô cấp trong vòng 0,63-63r/phút.

Khung giàn

Nó bao gồm các cột dọc bên trái và bên phải và dầm kết nối. Giàn và đế bàn làm việc tạo thành cấu trúc bịt kín. Ở phần trên của giàn có hộp nâng trái và phải, được dẫn động bằng động cơ AC kéo dài hai trục. Thông qua cặp bánh răng, cặp trục vít và bánh răng và vít me đôi làm cho dầm thực hiện chuyển động nâng dọc theo ray dẫn hướng cột bên trái và bên phải.

Chùm tia

Beam sử dụng đúc sắt cường độ cao và ứng suất thấp với đủ độ cứng và độ bền, để đảm bảo độ chính xác của máy có khả năng giữ và ổn định lâu dài. Dầm ở phía trước cột thẳng đứng và nó thực hiện chuyển động thẳng đứng dọc theo đường dẫn cột dọc. Phía sau dầm có 4 điểm kẹp thủy lực. Hai bên dầm có hộp đựng dụng cụ.
