Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE，ISO
Số mô hình: CK5240
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 1. Bên ngoài chúng tôi sẽ đóng gói sản phẩm với nhựa để ngăn ngừa ẩm.2. Bên ngoài của máy quay cnc d
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Tên sản phẩm: |
Máy VTL |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
4000 |
Tối đa. chiều cao của miếng wok: |
1600mm |
Công suất gia công: |
nhiệm vụ nặng nề |
Số trục chính: |
Gấp đôi |
Độ chính xác vị trí (mm): |
±0,003 |
Độ lặp lại (X/Y/Z) (mm): |
±0,002 |
Điện áp: |
380V |
Hệ thống điều khiển CNC: |
GSK/SIEMENS/FANUC |
Từ khóa: |
VTL |
Chức năng: |
tiện kim loại |
Màu sắc: |
tùy chỉnh |
Tên sản phẩm: |
Máy VTL |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
4000 |
Tối đa. chiều cao của miếng wok: |
1600mm |
Công suất gia công: |
nhiệm vụ nặng nề |
Số trục chính: |
Gấp đôi |
Độ chính xác vị trí (mm): |
±0,003 |
Độ lặp lại (X/Y/Z) (mm): |
±0,002 |
Điện áp: |
380V |
Hệ thống điều khiển CNC: |
GSK/SIEMENS/FANUC |
Từ khóa: |
VTL |
Chức năng: |
tiện kim loại |
Màu sắc: |
tùy chỉnh |

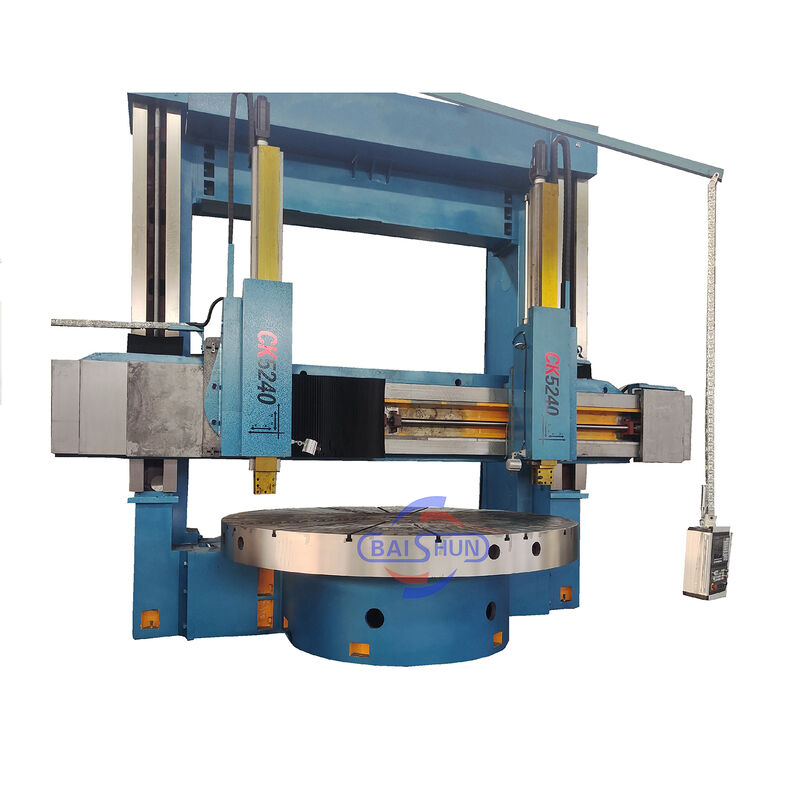

Máy quay thẳng đứng cột hai là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực.Nó kết hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế.độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng tải trọng lớn, hiệu quả, độ bền và hoạt động đáng tin cậy.
Bàn làm việc
Bàn làm việc có cơ sở bàn làm việc, bàn làm việc, các bộ phận trục và thiết bị truyền tải.có độ cứng đủ, sức mạnh và ổn định nhiệt. vòng bi spindle bàn làm việc áp dụng độ chính xác cao hai hàng vòng bi cuồng hình trụ ngắn. Nó có thể đảm bảo vòng quay bàn làm việc chính xác cao và tuổi thọ dài.
Chuỗi truyền chính
Hệ thống truyền tải chính của máy là truyền tải trục dọc. Nó sử dụng động cơ servo AC trục để lái;hộp số đạt được chuyển đổi hai bánh răng cơ học bởi xi lanh chuyển động đẩy bánh răng thay đổi, để bàn làm việc có thể thực hiện điều chỉnh tốc độ không bước trong vòng 0,63-63r / min.
Khung khung
Nó bao gồm các cột dọc bên trái và bên phải và đống kết nối.được điều khiển bởi động cơ AC kéo dài hai trục. Thông qua cặp bánh răng, giun và bánh răng cặp và hai leadscrews làm cho chùm để làm di chuyển nâng dọc theo đường ray hướng dẫn cột trái và phải.
Xanh
Gạch áp dụng sắt đúc có độ bền cao và căng thấp với độ cứng và sức mạnh đủ, để đảm bảo độ chính xác của máy có độ giữ và ổn định lâu dài.chùm là phía trước của cột dọc, và nó thực hiện chuyển động dọc theo đường dẫn cột dọc. Ở phía sau của chùm, có 4 điểm kẹp thủy lực. Ở cả hai bên của chùm, có hộp cho công cụ.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
Giao hàng và giao hàng:
Để biết thêm chi tiết và thông số kỹ thuật, vui lòng liên hệ với:
