Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY, BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5116
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Tên sản phẩm: |
Máy tiện đứng CNC |
Loại máy: |
CK518 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
800 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
800 |
Kích thước bàn làm việc (mm): |
700 |
Số trục chính: |
đơn |
Độ chính xác vị trí (mm): |
± 0.005 |
Điện áp: |
380V |
Từ khóa: |
Máy tiện đứng CNC |
Chức năng: |
tiện kim loại |
Tên sản phẩm: |
Máy tiện đứng CNC |
Loại máy: |
CK518 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
800 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
800 |
Kích thước bàn làm việc (mm): |
700 |
Số trục chính: |
đơn |
Độ chính xác vị trí (mm): |
± 0.005 |
Điện áp: |
380V |
Từ khóa: |
Máy tiện đứng CNC |
Chức năng: |
tiện kim loại |

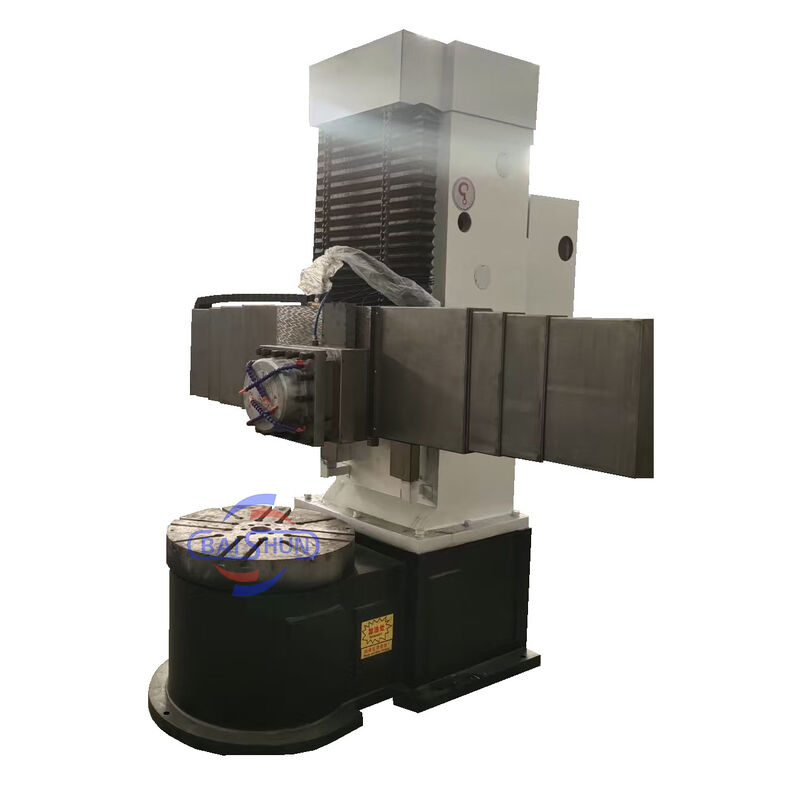

Máy tiện tiện đứng CNC đa năng bán chạy của Trung Quốc phù hợp để gia công kim loại đen, kim loại màu và vật liệu phi kim loại một phần, đồng thời có thể xử lý quay mặt cuối, bề mặt hình trụ bên trong và bên ngoài, bên trong và bên ngoài bề mặt hình nón tròn và khoan, mở rộng, doa lỗ. Hộp số chính được điều khiển bởi động cơ servo AC trục chính, bộ chuyển số thủy lực và điều chỉnh tốc độ ít bước hơn hai bánh răng. Bàn làm việc là mâm cặp chuyển động đơn 4 hàm bằng tay.
Các tính năng chính:
1. Máy tiện đứng CNC, hệ thống CNC sử dụng hệ thống Siemens 828DD, có trụ dao đứng, đường kính gia công tối đa là 1600mm đến 2600mm của máy tiện đứng một cột, Đối với dòng CK51, nó được thiết kế với đường kính bàn là 1400mm, và chiều cao gia công tối đa là 1000mm.
2. Thiết bị truyền dẫn là hộp số không ngủ bốn tốc độ, tiện lợi, nhạy cảm và đáng tin cậy.
3. Được đặt trong hệ thống, tất cả các bánh răng đều sử dụng bánh răng mài 40Cr, có đặc tính là độ chính xác quay cao và độ ồn thấp.
4. Máy phù hợp với các dụng cụ thép tốc độ cao và gia công dụng cụ cắt cacbua bằng kim loại màu, kim loại đen và vật liệu phi kim loại. Trên máy có thể hoàn thành các quá trình sau: Xoay mặt trụ trong và ngoài của mặt phẳng; tất cả các loại mặt móc, mặt côn bên trong và bên ngoài, ren, khe cắt và cắt.
Thông số máy
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
Tối đa. đường kính tiện của phần còn lại của dụng cụ dọc (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
Đường kính bàn làm việc (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
Tối đa. chiều cao của phôi (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
Tối đa. trọng lượng phôi (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
Phạm vi tốc độ quay của bàn làm việc (rpm) |
30-260 |
20-180 |
6,3-200 |
15-160 |
3,2-100 |
2,2-70 |
|
loạt cho ăn |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
|
Phạm vi cấp phôi của dụng cụ (mm/phút) |
0,25-90 |
0,25-90 |
0,8-86 |
0,25-90 |
0,8-86 |
0,8-86 |
|
Hành trình ngang chùm (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
Hành trình ngang của phần còn lại của dụng cụ (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
Hành trình dọc của phần còn lại của dụng cụ (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
Kích thước tiết diện thanh cắt (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
Công suất động cơ chính (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Chi tiết Ảnh Máy:
Vận chuyển và giao hàng:
Để biết thêm chi tiết và thông số kỹ thuật, vui lòng liên hệ:
