Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: BAISHUN
Chứng nhận: ISO
Số mô hình: C5116A
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Gói vỏ gỗ tiêu chuẩn xuất khẩu
Thời gian giao hàng: 40 ngày làm việc
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 50 bộ mỗi tháng
Tên: |
Máy tiện băng chuyền dọc |
Công suất gia công: |
Nhiệm vụ trung gian |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1600 mm |
Đường kính bảng: |
1400mm |
Công suất tải tối đa: |
3200kg |
kiểu: |
Loại dọc |
Tự động: |
loại thủ công |
Công suất động cơ trục chính (KW): |
15kw |
Điện áp: |
380V |
Bảo hành: |
1 năm |
Từ khóa: |
Máy tiện băng chuyền |
Ứng dụng: |
Công việc tiện kim loại |
Tên: |
Máy tiện băng chuyền dọc |
Công suất gia công: |
Nhiệm vụ trung gian |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1600 mm |
Đường kính bảng: |
1400mm |
Công suất tải tối đa: |
3200kg |
kiểu: |
Loại dọc |
Tự động: |
loại thủ công |
Công suất động cơ trục chính (KW): |
15kw |
Điện áp: |
380V |
Bảo hành: |
1 năm |
Từ khóa: |
Máy tiện băng chuyền |
Ứng dụng: |
Công việc tiện kim loại |
Máy tiện quay băng chuyền VTL gia công chính xác thông thường theo chiều dọc:
Sự miêu tả:
Máy tiện đứng loại Manual hay còn gọi là máy tiện đứng là loại máy công cụ dùng để tiện, cắt các chi tiết kim loại với độ chính xác và hiệu quả cao.
So sánh với máy tiện thông thường, thường nằm ngang và yêu cầu phôi phải được gắn trên mâm cặp quay, máy tiện đứng có trục chính thẳng đứng để giữ và quay phôi. Dụng cụ cắt được gắn trên một tháp dao di chuyển theo nhiều trục, cho phép thực hiện các nguyên công gia công chính xác và phức tạp.
Máy tiện đứng được sử dụng rộng rãi trong ngành sản xuất để sản xuất các bộ phận lớn và nặng, chẳng hạn như bánh răng, tua-bin và các bộ phận hàng không vũ trụ. Chúng đặc biệt hữu ích để tiện các bộ phận có tỷ lệ khung hình cao vì hướng thẳng đứng giảm thiểu tác động của trọng lực lên phôi, giảm nguy cơ lệch và biến dạng.
Ngoài ra, máy tiện đứng được tự động hóa cao và có thể được lập trình để thực hiện nhiều nguyên công gia công, chẳng hạn như tiện, khoan, doa, ren và phay, với sự can thiệp tối thiểu của con người.
Nhìn chung, máy tiện đứng loại Thủ công là một công cụ gia công linh hoạt và hiệu quả, mang lại khả năng tự động hóa và độ chính xác cao, khiến chúng trở thành một thành phần thiết yếu của quy trình sản xuất hiện đại.
Đặc điểm kỹ thuật:
Cột đơn
|
Người mẫu |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
Đường kính quay tối đa (mm) |
800 |
1200 |
1600 |
2000 |
2500 |
|
Chiều cao cắt tối đa (mm) |
800 |
1000 |
1000 |
1250 |
1250 |
|
Trọng lượng tải tối đa (tấn) |
1.2 |
3.2 |
5 |
8 |
10 |
|
Đường kính bàn làm việc (mm) |
720 |
1000 |
1400 |
1800 |
2250 |
|
Phạm vi tốc độ bàn làm việc (r / phút) |
30-260 |
6,3-200 |
5-160 |
3,2-100 |
2-63 |
|
Mô-men xoắn bàn làm việc tối đa (nm) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
hành trình dọc của trụ công cụ dọc (mm) |
650 |
650 |
800 |
800 |
1200 |
|
hành trình ngang của trụ dọc (mm) |
570 |
700 |
915 |
1200 |
1400 |
|
GW (tấn) |
7 |
8 |
12,4 |
17 |
23 |
|
Kích thước (L * W * Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
Cột đôi
| Người mẫu | C5225 | C5232 | C5235 | C5240 | C5250 | C5260 |
| Đường kính bàn làm việc |
2250 mm |
2830mm | 2830mm | 3150mm | 4500mm | 5200mm |
| Tối đa. đường kính quay | 2500mm | 3200mm | 3200mm | 4000mm | 5000mm | 6000mm |
| Tối đa. chiều cao của mảnh làm việc (mm) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| Tối đa. trọng lượng của mảnh làm việc | 20/10 | 20/10/32 | 20/10/32 | 20/10/32 | 32/50 | 32/50 |
| Tối đa. mô-men xoắn của bàn làm việc | 63000 N·m | 63000 N·m | 63000 N·m | 63000 N·m | 105000N·m | 105000N·m |
| Phạm vi cho ăn nghỉ ngơi | 0,25-90 mm/phút | 0,25-90 mm/phút | 0,25-90 mm/phút | 0,25-90 mm/phút | 0,1-1000 mm/phút |
0,1-000 mm/phút |
| Hành trình chùm tia | 1250mm | 1250mm | 1250mm | 1250mm | 2150mm | 2150mm |
| Hành trình ngang của phần còn lại của dụng cụ | 1400mm | 1750mm | 1900mm | 2150mm | 2700mm | 3300mm |
| Hành trình dọc của phần còn lại của công cụ |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| Tốc độ di chuyển chùm tia (mm/phút) | 350 | 350 | 350 | 350 | 380 | 380 |
| Tối đa. Góc xoay của trụ công cụ | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
| Kích thước tháp pháo (WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| Công suất động cơ chính | 55kw | 55kw | 55kw | 55/75kw | 75kw | 75kw |

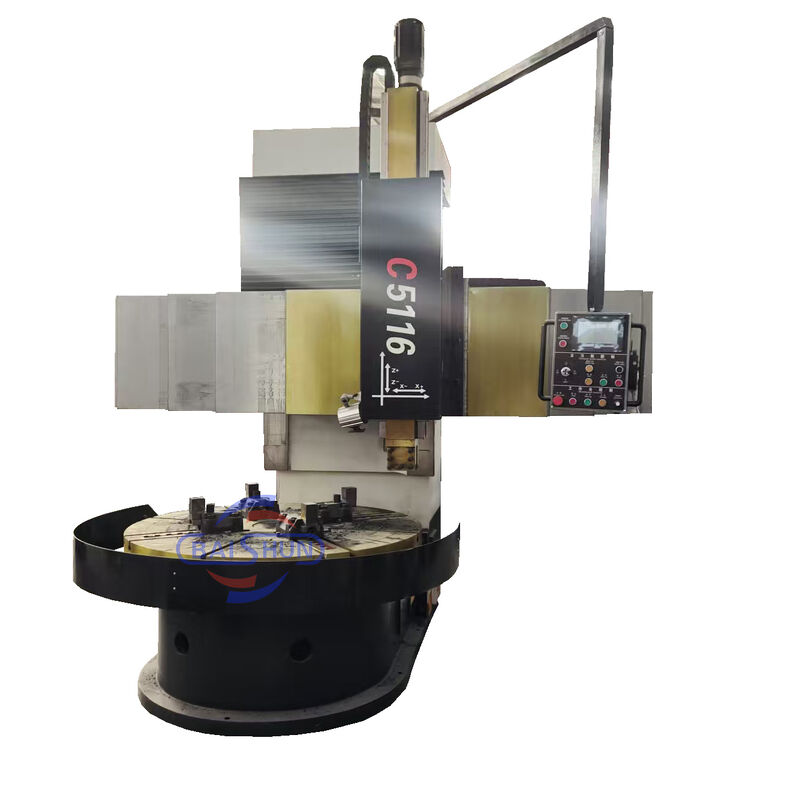

Hình ảnh máy:
Hồ sơ công ty:
Dịch vụ của chúng tôi
Chúng tôi có thể cung cấp dịch vụ bán trước trực tuyến 7x24 giờ, dịch vụ đặt hàng theo dõi kỹ sư và dịch vụ vận hành giao hàng hậu cần, đồng thời chúng tôi cũng có thể cung cấp dịch vụ lắp đặt. Ngoài ra, với kinh nghiệm hơn 10 năm kinh nghiệm trên nhiều thị trường khác nhau, chúng tôi có thể giúp khách hàng hoàn thành thành công chuỗi dịch vụ từ mua hàng đến thông quan hàng hóa, từ đó tiết kiệm thời gian cũng như giảm chi phí cho khách hàng về mọi mặt.
Lợi thế của chúng tôi:
1: Có chứng nhận CE, ISO.
2: Theo dõi sản xuất đầy đủ.
3: Kỹ sư chuyên nghiệp có thể đảm bảo chất lượng cao nhất.
4: Nhiều nhà cung cấp thay thế, đảm bảo giá thấp nhất và cạnh tranh của bạn.
5: Nhân viên bán hàng với hơn 10 năm kinh nghiệm, sẽ trả lời các câu hỏi trước và sau bán hàng của bạn.
6: Có sẵn sản xuất OEM, đáp ứng nhu cầu của khách hàng
7. MOQ thấp (1 đơn vị) có sẵn.
8. Hỗ trợ kỹ thuật 24 giờ.
Thời hạn bảo hành:
Trong thời gian bảo hành (một năm), nếu bạn có bất kỳ bộ phận nào bị hỏng do vấn đề về chất lượng, chúng tôi sẽ cung cấp miễn phí cho bạn bằng cách chuyển phát nhanh.
Hết thời gian bảo hành, nếu có thắc mắc, bạn có thể liên hệ với chúng tôi, chúng tôi sẽ cung cấp dịch vụ tốt nhất cho bạn như thường lệ.
1. Dịch vụ hỗ trợ kỹ thuật trực tuyến được cung cấp.
2. Dịch vụ hồ sơ kỹ thuật được cung cấp.
3. Cung cấp video vận hành máy
4. Cung cấp dịch vụ đào tạo tại chỗ.
5. Cung cấp dịch vụ thay thế và sửa chữa phụ tùng.
6. Tất cả các câu hỏi sẽ được trả lời trong vòng 24 giờ
