Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5235
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
3500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
50 vòng/giờ |
Công suất gia công: |
Nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
130 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (KW): |
30 |
Số trục chính: |
sinh đôi |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
3500 |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
750 mm |
Hành trình (Trục Z)(mm): |
1800mm |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.005 |
Kích thước(l*w*h): |
3950*6300*4350mm |
trọng lượng (kg): |
35000 |
Max. Tối đa. workpiece weight: trọng lượng phôi:: |
8000kg |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
3500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
50 vòng/giờ |
Công suất gia công: |
Nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
130 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (KW): |
30 |
Số trục chính: |
sinh đôi |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
3500 |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
750 mm |
Hành trình (Trục Z)(mm): |
1800mm |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
± 0.005 |
Kích thước(l*w*h): |
3950*6300*4350mm |
trọng lượng (kg): |
35000 |
Max. Tối đa. workpiece weight: trọng lượng phôi:: |
8000kg |

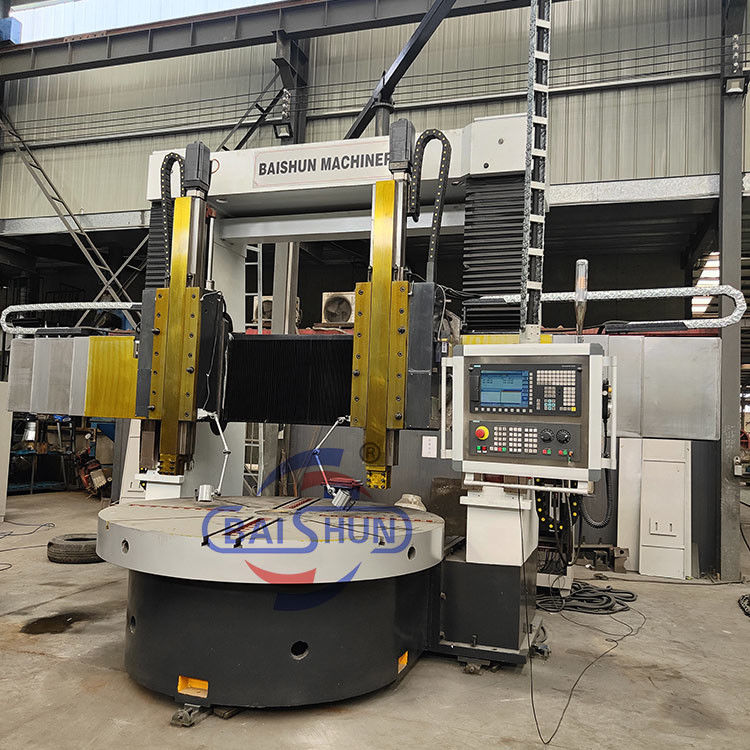

Twin Spindle CNC máy quay dọc cho thân van và các bộ phận bơm máy quay dọc
Máy quay thẳng đứng CNC hai trục này được thiết kế đặc biệt để gia công hiệu quả các cơ thể van và các thành phần máy bơm.
Với cấu hình trục kép, nó cải thiện đáng kể năng suất và đảm bảo độ chính xác cao cho các ứng dụng chế biến kim loại công nghiệp.
Bàn làm việc:
Bàn làm việc bao gồm cơ sở bàn làm việc, bàn làm việc, các thành phần trục và thiết bị truyền tải.đảm bảo độ cứng đủ, độ bền và ổn định nhiệt. Gói trục bàn làm việc sử dụng vòng bi cuộn hình trụ ngắn hai hàng chính xác cao, đảm bảo xoay chính xác và tuổi thọ hoạt động dài.
Chuỗi truyền chính:
Máy sử dụng hệ thống truyền động trục dọc như hệ thống truyền động chính của nó. Nó sử dụng động cơ AC servo để điều khiển trục.Các hộp số cho phép chuyển đổi cơ học hai bánh răng bằng cách di chuyển xi lanh, cho phép bàn làm việc đạt được điều chỉnh tốc độ không bước trong phạm vi 0,63-63r / min.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
Chúng tôi là một nhà sản xuất máy quay bán trực tiếp, không phải một công ty thương mại,
có nghĩa là chúng tôi có thể cung cấp cho bạn giá tốt nhất.
Chào mừng. liên hệ với chúng tôi:)
Tel/Whatsapp: +86 18003851898 (Cô Dora)
