Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5120
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Tên sản phẩm: |
Máy tiện dọc |
Loại máy: |
CK5120 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
2000 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
1200 |
Kích thước bàn làm việc (mm): |
1800 |
Số trục chính: |
Đơn |
Độ chính xác vị trí (mm): |
± 0.005 |
Điện áp: |
380V |
Từ khóa: |
Máy quay thẳng đứng một cột |
Chức năng: |
tiện kim loại |
Tên sản phẩm: |
Máy tiện dọc |
Loại máy: |
CK5120 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
2000 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
1200 |
Kích thước bàn làm việc (mm): |
1800 |
Số trục chính: |
Đơn |
Độ chính xác vị trí (mm): |
± 0.005 |
Điện áp: |
380V |
Từ khóa: |
Máy quay thẳng đứng một cột |
Chức năng: |
tiện kim loại |
China Hot sale Multi-purpose CNC Vertical Turning Lathe is suitable to process ferrous metal, nonferrous metals and partial non-metallic material, and could achieve the processing of turning of the end face, inside and outside cylindrical surface, inside and outside circular conical surface and drilling, expanding, reaming of hole. Main transmission is driven by the spindle AC servo motor, hydraulic gear change and two gears step less speed regulation. Worktable is manual 4-jaw single movement chuck.
Main Features:
1. CNC vertical lathe, the CNC system can uses Siemens 808D system, Or also can choose GSK; KND;FANUC,etc, there is a vertical tool post, the maximum machining diameter can be 800mm to 2600mm of single column vertical lathe, For CK5112 type, it is designed with the table diameter of 1000mm, and the maximum machining height is 1000mm.
2. The transmission device is a four-speed sleepless transmission, which is convenient, sensitive and reliable.
3. Set in the system, all gears use 40Cr grinding gears, which have the characteristics of high rotation accuracy and low noise.
4. The machine is suitable for high speed steel tools and carbide cutting tool processing of non-ferrous metal, black metal and nonmetal materials. On the machine can complete the following processes:Turning the inner and outer cylindrical surface of the plane; all kinds of hook face , inner and outer cone face, thread, cutting slot and cutting.
Machine parameter
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
Max. turning diameter of vertical tool rest (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
Working table diameter (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
Max. height of work-piece (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
Max. weight of work-piece (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
Range of worktable rotation speed (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
Feeding series |
Stepless |
Stepless |
Stepless |
Stepless |
Stepless |
Stepless |
|
Range of tool rest feed (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
Cross beam travel (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
Horizontal travel of tool rest (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
Vertical travel of tool rest (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
Size of section of cutter bar (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
Main motor power (kw) |
11 |
15 |
22 |
15 |
30 |
30 |

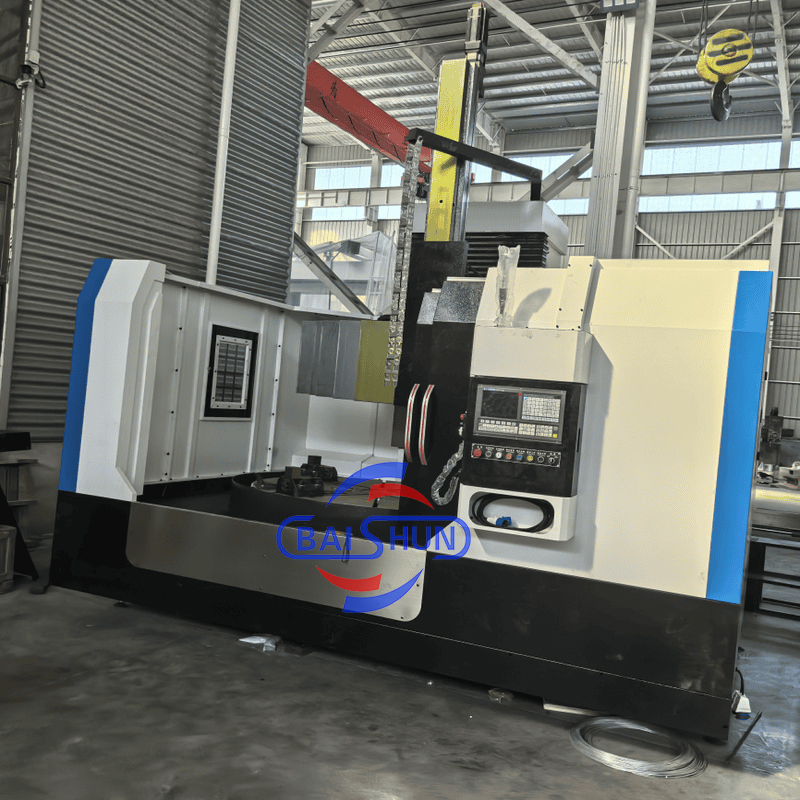

Detail Machine Photo:
Shipping and Delivering:
For more details and specifications, please contact:
