Thông tin chi tiết sản phẩm
Nguồn gốc: Henan, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE，ISO
Số mô hình: CK5225
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $66,000.00/sets 1-4 sets
chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s
Thời gian giao hàng: 45 ngày làm việc
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Số trục chính: |
Hai lần. |
Công suất gia công: |
Nhiệm vụ nặng nề |
Kiểm soát: |
CNC/thủ công |
Trọng lượng tối đa của phôi: |
20Tấn |
Công suất động cơ trục chính (kW): |
55 |
đường kính bàn làm việc: |
2250 |
Chuyến đi nhanh của đầu đường ray: |
4000 mm/phút |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Số trục chính: |
Hai lần. |
Công suất gia công: |
Nhiệm vụ nặng nề |
Kiểm soát: |
CNC/thủ công |
Trọng lượng tối đa của phôi: |
20Tấn |
Công suất động cơ trục chính (kW): |
55 |
đường kính bàn làm việc: |
2250 |
Chuyến đi nhanh của đầu đường ray: |
4000 mm/phút |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |

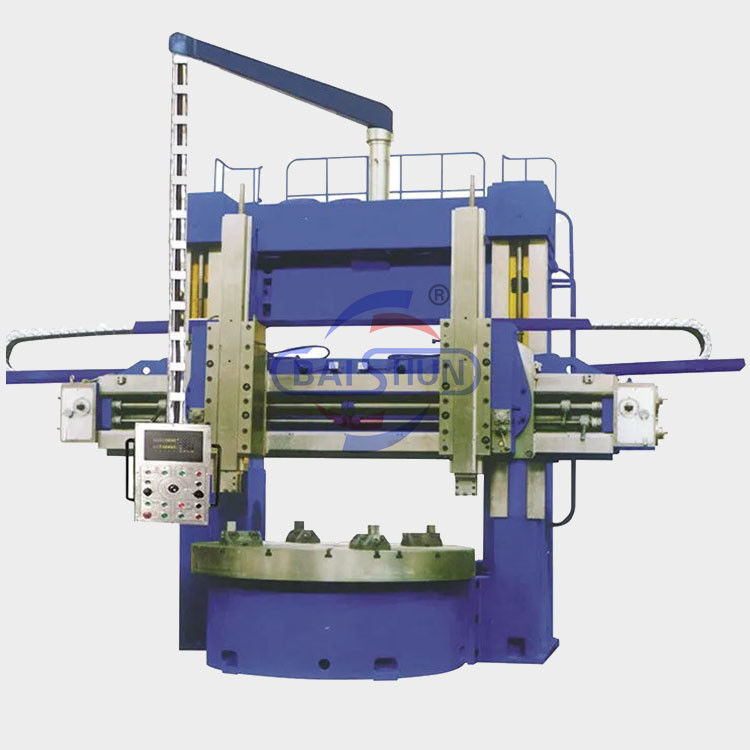

Tốt nhất Cnc Cột hai tháp dọc quay Máy quay Capacity tải tối đa Thiết kế mới Chất lượng tốt
Máy này lý tưởng cho công cụ cắt thép và hợp kim tốc độ cao, cũng như phần cứng cho kim loại sắt, kim loại phi sắt và một số bộ phận phi kim loại.Nó xử lý bề mặt hình trụ bên trong và bên ngoài, mặt cuối, rãnh và gia công kết thúc thô.
Đường sợi được đặt ở phía trước cột, cho phép di chuyển dọc theo đường ray hướng dẫn cột.sử dụng một cặp giun và vít chì để di chuyển chùm lên và xuốngTất cả các thành phần lớn được làm bằng sắt đúc HT250 có độ bền cao, căng thẳng thấp, được điều trị lão hóa để loại bỏ căng thẳng và đảm bảo độ chính xác của công cụ máy.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
Hệ thống điện
Tất cả các thành phần điều khiển máy như các nhà thầu được lắp đặt trong tủ phân phối điện.Máy hệ thống điện và hành động cơ học thiết lập nhiều chuỗi, để đảm bảo máy điều khiển và chuyển động cơ học của độ tin cậy, an toàn, trong trường hợp thất bại, chỉ cần nhấn nút khẩn cấp, toàn bộ các thiết bị điện.
SỐNG ĐIẾN
hệ thống áp suất tĩnh bàn, hệ thống truyền tải chính, hệ thống kẹp đường chéo, hệ thống cân bằng thủy lực tháp dọc ram.dầu áp suất tĩnh được phân bổ cho mỗi hồ dầuThiết bị bảo vệ áp suất thủy lực, chẳng hạn như sử dụng áp suất sẽ tự động tắt.
Chúng tôi là một nhà sản xuất máy quay bán trực tiếp, không phải một công ty thương mại,
có nghĩa là chúng tôi có thể cung cấp cho bạn giá tốt nhất.
Chào mừng. liên hệ với chúng tôi:)
Điện thoại: +86 18003851898
