Công suất cao và độ chính xác trong máy quay dọc CNC CK5225/5231/5240Q/5240

Thông tin chi tiết sản phẩm

Nguồn gốc: Henan, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY

Chứng nhận: CE,ISO

Số mô hình: CK5225

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: $66,000.00/sets 1-4 sets

chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s

Thời gian giao hàng: 45 ngày làm việc

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay thẳng đứng CNC bền

,

Máy quay thẳng đứng CNC công suất cao

,

Máy quay thẳng đứng CNC chính xác

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Số trục chính:
Hai lần.
Công suất gia công:
Nhiệm vụ nặng nề
Kiểm soát:
CNC/thủ công
Trọng lượng tối đa của phôi:
20Tấn
Công suất động cơ trục chính (kW):
55
đường kính bàn làm việc:
2250
Chuyến đi nhanh của đầu đường ray:
4000 mm/phút
Độ chính xác vị trí (mm):
± 0.005
Độ lặp lại (X/Y/Z) (mm):
±0,003
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Số trục chính:
Hai lần.
Công suất gia công:
Nhiệm vụ nặng nề
Kiểm soát:
CNC/thủ công
Trọng lượng tối đa của phôi:
20Tấn
Công suất động cơ trục chính (kW):
55
đường kính bàn làm việc:
2250
Chuyến đi nhanh của đầu đường ray:
4000 mm/phút
Độ chính xác vị trí (mm):
± 0.005
Độ lặp lại (X/Y/Z) (mm):
±0,003

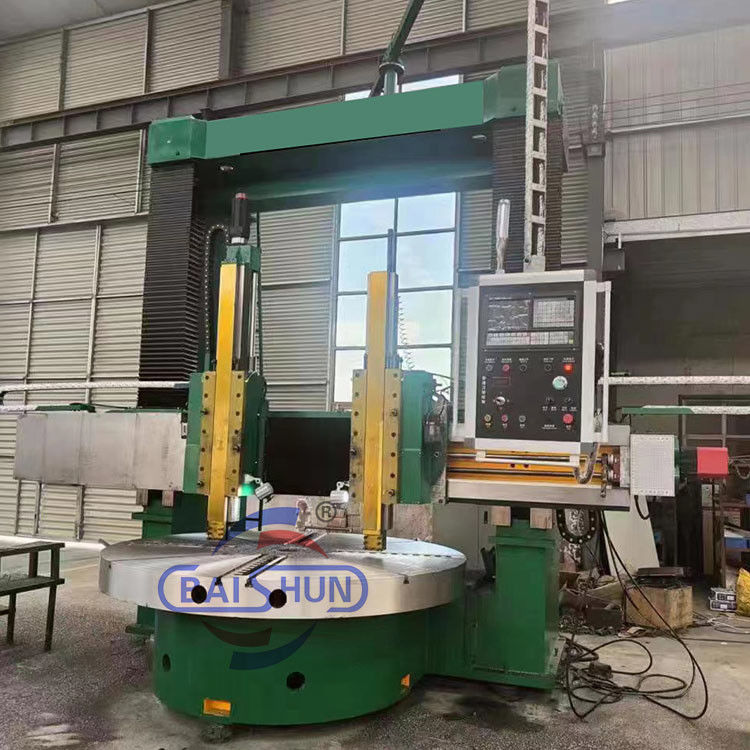

Công suất cao và độ chính xác trong máy quay dọc CNC CK5225/5231/5240Q/5240

Công suất cao và độ chính xác trong máy quay dọc CNC CK5225/5231/5240Q/5240 0



Công suất cao và độ chính xác trong máy quay dọc CNC CK5225/5231/5240Q/5240



Các đặc điểm chính

1. Máy quay này phù hợp để gia công. Nó có thể được sử dụng cho gia công thô và hoàn thiện của bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón tròn và mặt cuối.

2. trục chính của bàn làm việc được hỗ trợ bởi chính xác cao và khôi phục radial độ rảnh hai hàng vòng bi trụ ngắn cho sự sắp xếp.Các hướng trục áp dụng CC dẫn thủy tĩnh, cung cấp độ chính xác chạy cao, dung lượng chịu đựng lớn và biến dạng nhiệt tối thiểu.

3. Đệm, bàn làm việc, cơ thể máy quay, và đường chéo được làm bằng thép đúc màu xám thô để đảm bảo sức mạnh cao, khả năng chống mòn tuyệt vời, và không bị căng thẳng và biến dạng bên trong.

4. Cột công cụ dọc có hai tùy chọn: một ram vuông và một tháp pháo góc tay. Cột công cụ bên được trang bị tháp pháo vuông, và cả hai cột công cụ đều sử dụng cân bằng thủy lực.

5. Trục chính của máy quay được điều khiển bởi một động cơ AC và có một cơ chế thay đổi tốc độ 16 bước để đạt được một loạt các tốc độ bàn làm việc.

6Tùy thuộc vào yêu cầu của người sử dụng, máy quay có thể được trang bị màn hình kỹ thuật số, đầu nghiền điện và bôi trơn tự động cho các bộ phận trượt và quay gắn thép.

7Các cột dọc và đường dẫn xuyên trục trải qua quen tỏa tần số cao, kết quả là độ cứng quen tỏa của HRC48-55.







Parameter máy

Thông số kỹ thuật Đơn vị CK5225 CK5231 CK5240Q CK5240
Độ kính xoay tối đa mm 2500 3150 4000 4000
Tối đa. chiều cao của mảnh làm việc mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
Trọng lượng tối đa của phần làm việc T 10/20 10/20 10/20 32
Chiều kính bàn làm việc mm 2250 2830 2830/3150 3200/3600
Phạm vi tốc độ bàn r/min 2-63 2-63 2-63 2-63
Các bước   16 16 16 16
Động lực tối đa của bàn làm việc KN.m 63 63 63 100
Chuyến đi nhanh của đầu đường ray mm/min 4000 4000 4000 4000
Ram di chuyển dọc của đầu đường sắt bên phải Này. 35 35 35 40
Ram di chuyển dọc của đầu đường sắt trái kn 30 30 30 30
Lực cắt phạm vi của đầu đường ray phải mm/min 1-50 1-50 1-50 1-50
Lực cắt phạm vi của đầu đường ray phải mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
Chuyến đi của cánh tay mm 1000 1000 1000 1250
Phần của cánh tay mm 255×200 255×200 255×200 240×240
Chuyển của đầu đường sắt trái và phải ° ± 30° ± 30° ± 30° ± 30°
Phần của công cụ mm 40×50 40×50 40×50 50×50
Sức mạnh của động cơ chính Kw 55 55 55 75
Kích thước tổng thể cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



Công suất cao và độ chính xác trong máy quay dọc CNC CK5225/5231/5240Q/5240 1

Công suất cao và độ chính xác trong máy quay dọc CNC CK5225/5231/5240Q/5240 2

Hỏi: Tại sao chọn chúng tôi?
1) Chúng tôi là nhà sản xuất với nhà máy của riêng mình trong nhiều năm với chứng nhận CE
2) Với thiết kế chuyên nghiệp và nhóm bán hàng, chúng tôi có thể phục vụ bạn giải pháp hoàn hảo với giá nhà máy trực tiếp cạnh tranh.
3) Máy của chúng tôi là phổ biến trong số các khách hàng trên toàn thế giới (Ấn Độ, Pakistan, Tây Ban Nha, Ý, Hàn Quốc, Mexico, Anh, vv).

Q: Dịch vụ của chúng tôi là gì?
1) Dịch vụ trước bán hàng
Theo yêu cầu đặc biệt của khách hàng, chúng tôi cung cấp thiết kế dự án phù hợp nhất, thiết kế quy trình và chương trình mua hàng.thu hồi đầu tư trong thời gian ngắn.
2) Dịch vụ bán hàng
Bạn được chào đón đến thăm nhà máy của chúng tôi để thử nghiệm máy và chúng tôi sẽ tùy chỉnh thiết bị theo yêu cầu đặc biệt của bạn và sắp xếp giao hàng kịp thời.
3) Dịch vụ sau bán hàng
Chúng tôi sẽ cung cấp một năm bảo hành cho máy móc của chúng tôi. Theo nhu cầu của bạn, chúng tôi sẽ gửi kỹ sư của chúng tôi đến nhà máy của bạn để hướng dẫn cài đặt, khởi động và đào tạo công nhân của bạn.

Hỏi: Thế còn động cơ thì sao?
A: Chúng tôi sử dụng động cơ nổi tiếng Trung Quốc trong nước, nhưng bạn có thể chọn động cơ Siemens hoặc thương hiệu khác theo yêu cầu của bạn.

Q: Làm sản phẩm mất bao lâu?
A: Nó phụ thuộc vào kích thước và loại máy.Thông thường, máy cỡ nhỏ mất khoảng 7-30 ngày, máy lớn hơn mất khoảng 30-60 ngày.
