Thông tin chi tiết sản phẩm
Nguồn gốc: Henan, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE，ISO
Số mô hình: CK5235
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $76,000.00/sets 1-4 sets
chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s
Thời gian giao hàng: 45 ngày làm việc
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
90 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
55 |
Số trục chính: |
sinh đôi |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
1900 mm |
Hành trình (Trục Z)(mm): |
1250mm |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Kích thước ((L*W*H): |
6150*4400*5330mm |
Điện áp: |
380v |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
55000 |
Tên sản phẩm: |
Máy cắt kim loại hạng nặng máy quay dọc máy quay dọc Vtl cho gia công sườn |
Đường kính quay tối đa: |
3500mm |
Tối đa. chiều cao của miếng wok: |
2000mm |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
90 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
55 |
Số trục chính: |
sinh đôi |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
1900 mm |
Hành trình (Trục Z)(mm): |
1250mm |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Kích thước ((L*W*H): |
6150*4400*5330mm |
Điện áp: |
380v |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
55000 |
Tên sản phẩm: |
Máy cắt kim loại hạng nặng máy quay dọc máy quay dọc Vtl cho gia công sườn |
Đường kính quay tối đa: |
3500mm |
Tối đa. chiều cao của miếng wok: |
2000mm |

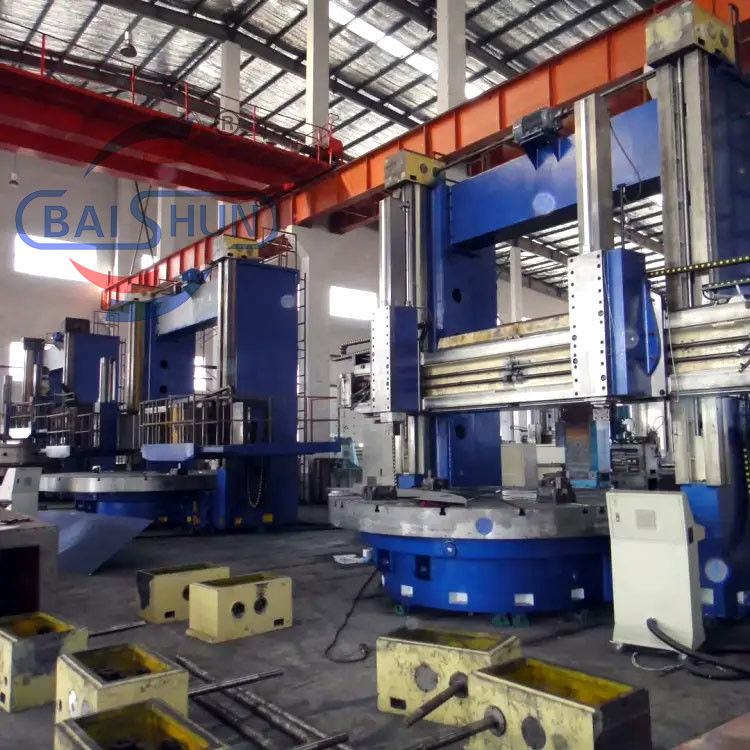

Máy cắt kim loại hạng nặng máy quay dọc máy quay dọc Vtl cho gia công sườn
Máy quay thẳng đứng cột hai là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực.Nó kết hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế.độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng tải trọng lớn, hiệu quả, độ bền và hoạt động đáng tin cậy.
Các máy quay thẳng đứng CNC là một công cụ gia công linh hoạt và hiệu quả cung cấp khả năng chính xác và tự động hóa cao,và đó là lý do tại sao làm cho họ một thành phần thiết yếu của các quy trình sản xuất hiện đại.
Máy quay CNC dọc, còn được gọi là Trung tâm quay dọc, là một máy mạnh mẽ được sử dụng trong chế biến kim loại để xoay và cắt các thành phần kim loại một cách chính xác và hiệu quả.Với trục dọc của nó giữ và xoay mảnh làm việc, nó đã đạt được sự phổ biến trong các ngành công nghiệp sản xuất khác nhau. Nó xuất sắc trong sản xuất các thành phần lớn và nặng như bánh răng, tuabin, và các bộ phận hàng không vũ trụ,đặc biệt là những người có tỷ lệ khung hình cao.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
