Nhà > các sản phẩm > Máy quay thẳng đứng > Tốc độ cao công việc nặng Dro dọc quay dọc quay quay với cột kép

Tốc độ cao công việc nặng Dro dọc quay dọc quay quay với cột kép

Thông tin chi tiết sản phẩm

Nguồn gốc: Henan, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY

Chứng nhận: CE,ISO

Số mô hình: CK5235

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: $76,000.00/sets 1-4 sets

chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s

Thời gian giao hàng: 45 ngày làm việc

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay dọc hạng nặng

,

Máy quay thẳng đứng tốc độ cao

,

Vòng quay thẳng đứng cột hai

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
90 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
55
Số trục chính:
sinh đôi
Số trục:
2
Hành trình (Trục X)(mm):
1900 mm
Hành trình (Trục Z)(mm):
1250mm
Độ chính xác vị trí (mm):
± 0.005
Độ lặp lại (X/Y/Z) (mm):
±0,003
Kích thước ((L*W*H):
6150*4400*5330mm
Điện áp:
380v
Công cụ Post Trạm:
4
Trọng lượng (kg):
55000
Tên sản phẩm:
Máy tiện CNC hạng nặng Máy tiện đứng quay kim loại giá rẻ
Đường kính quay tối đa:
3500mm
Tối đa. chiều cao của miếng wok:
2000mm
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
90 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
55
Số trục chính:
sinh đôi
Số trục:
2
Hành trình (Trục X)(mm):
1900 mm
Hành trình (Trục Z)(mm):
1250mm
Độ chính xác vị trí (mm):
± 0.005
Độ lặp lại (X/Y/Z) (mm):
±0,003
Kích thước ((L*W*H):
6150*4400*5330mm
Điện áp:
380v
Công cụ Post Trạm:
4
Trọng lượng (kg):
55000
Tên sản phẩm:
Máy tiện CNC hạng nặng Máy tiện đứng quay kim loại giá rẻ
Đường kính quay tối đa:
3500mm
Tối đa. chiều cao của miếng wok:
2000mm
Tốc độ cao công việc nặng Dro dọc quay dọc quay quay với cột kép

Tốc độ cao công việc nặng Dro dọc quay dọc quay quay với cột kép



Máy quay thẳng đứng cột hai là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực.Nó kết hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế.độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng tải trọng lớn, hiệu quả, độ bền và hoạt động đáng tin cậy.



1Nó chủ yếu được sử dụng để chế biến khuôn và vòm lốp đường kính trung bình, các van và đường ống khác nhau, bình áp suất, cánh quạt vít, phụ kiện máy hơi nước, khuôn nhựa,trục và các mảnh khác.

2Nó phù hợp để xử lý bề mặt hình trụ bên trong / bên ngoài, bề mặt hình nón, mặt cuối vv

3Các vòng bi trục sử dụng các sản phẩm của công ty thương hiệu nổi tiếng trong nước.

4.Động vật nuôisử dụng cấu trúc đối xứng để làm cho biến dạng nhiệt đều, tránh trung tâm trục tạo ra sự dịch chuyển.

5- Chuyển số vàoĐàn súcvà đường dẫn được xử lý bằng cách làm nguội để đảm bảo truyền chính xác và độ cứng cao.

6. Bàn quay dọcđược đínhvới bảo vệ hướng dẫn chống mòn hợp kim kẽm và có thể truy cập dầu áp suất (0,2-0,4MPA) giữa các đường ray để cải thiện khả năng chịu tải của bàn làm việc.

7. đúc quay dọc đã trải qua nghiêm ngặt nhân tạo tuổi và rung tuổi để đảm bảo độ cứng và ổn định của quay.

Dựa trên chế biến tuyệt vờithiết bị, lực lượng kỹ thuật mạnh mẽ, cách kiểm tra hoàn hảo, và hệ thống quản lý không thể kiểm tra.BAISHUNMáy đã vượt qua chứng nhận hệ thống quản lý chất lượng quốc gia ISO9001: 2008.





Parameter máy

Thông số kỹ thuật Đơn vị CK5225 CK5231 CK5240Q CK5240
Độ kính xoay tối đa mm 2500 3150 4000 4000
Tối đa. chiều cao của mảnh làm việc mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
Trọng lượng tối đa của phần làm việc T 10/20 10/20 10/20 32
Chiều kính bàn làm việc mm 2250 2830 2830/3150 3200/3600
Phạm vi tốc độ bàn r/min 2-63 2-63 2-63 2-63
Các bước   16 16 16 16
Động lực tối đa của bàn làm việc KN.m 63 63 63 100
Chuyến đi nhanh của đầu đường ray mm/min 4000 4000 4000 4000
Ram di chuyển dọc của đầu đường sắt bên phải Này. 35 35 35 40
Ram di chuyển dọc của đầu đường sắt trái kn 30 30 30 30
Lực cắt phạm vi của đầu đường ray phải mm/min 1-50 1-50 1-50 1-50
Lực cắt phạm vi của đầu đường ray phải mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
Chuyến đi của cánh tay mm 1000 1000 1000 1250
Phần của cánh tay mm 255×200 255×200 255×200 240×240
Chuyển của đầu đường sắt trái và phải ° ± 30° ± 30° ± 30° ± 30°
Phần của công cụ mm 40×50 40×50 40×50 50×50
Sức mạnh của động cơ chính Kw 55 55 55 75
Kích thước tổng thể cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

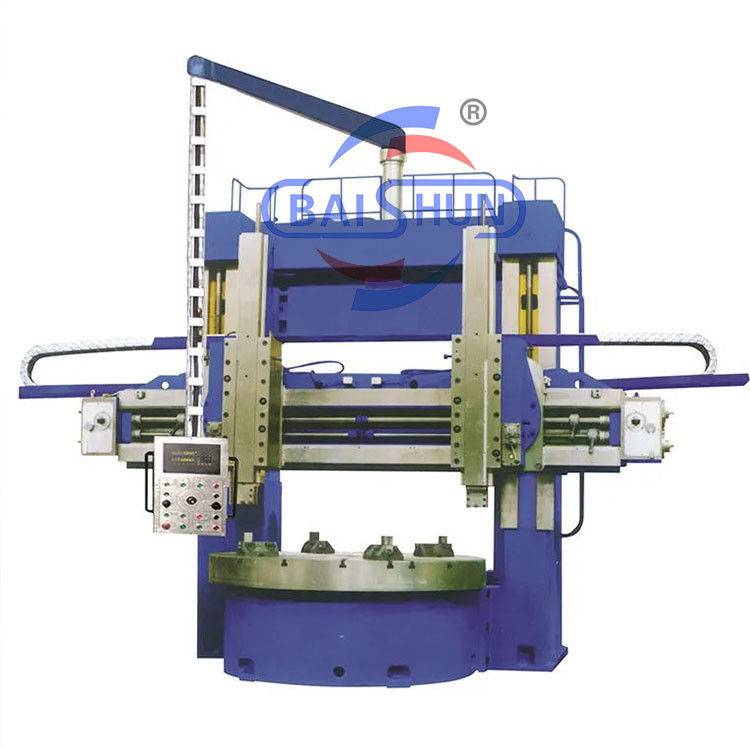

Hình ảnh sản phẩm
Tốc độ cao công việc nặng Dro dọc quay dọc quay quay với cột kép 0Tốc độ cao công việc nặng Dro dọc quay dọc quay quay với cột kép 1
