Nhà > các sản phẩm > Máy quay thẳng đứng > CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột

CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột

Thông tin chi tiết sản phẩm

Nguồn gốc: Henan, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY

Chứng nhận: CE/ISO9001

Số mô hình: CK5120

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng

Thời gian giao hàng: 45 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay CNC thẳng đứng một cột

,

Máy quay CNC dọc chế biến kim loại

,

CK5120 Máy quay CNC dọc

Tên sản phẩm:
Máy tiện CNC đứng một cột Ck5120
Loại máy:
CK5120
Max. Tối đa. turning diameter(mm) đường kính quay (mm):
2000
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm):
1200
Kích thước bàn làm việc (mm):
1800
Max.weight của mảnh làm việc:
5 tấn
Số trục chính:
Đơn vị
Điện áp:
380v
từ khóa:
Máy tiện quay dọc
Chức năng:
tiện kim loại
Tên sản phẩm:
Máy tiện CNC đứng một cột Ck5120
Loại máy:
CK5120
Max. Tối đa. turning diameter(mm) đường kính quay (mm):
2000
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm):
1200
Kích thước bàn làm việc (mm):
1800
Max.weight của mảnh làm việc:
5 tấn
Số trục chính:
Đơn vị
Điện áp:
380v
từ khóa:
Máy tiện quay dọc
Chức năng:
tiện kim loại

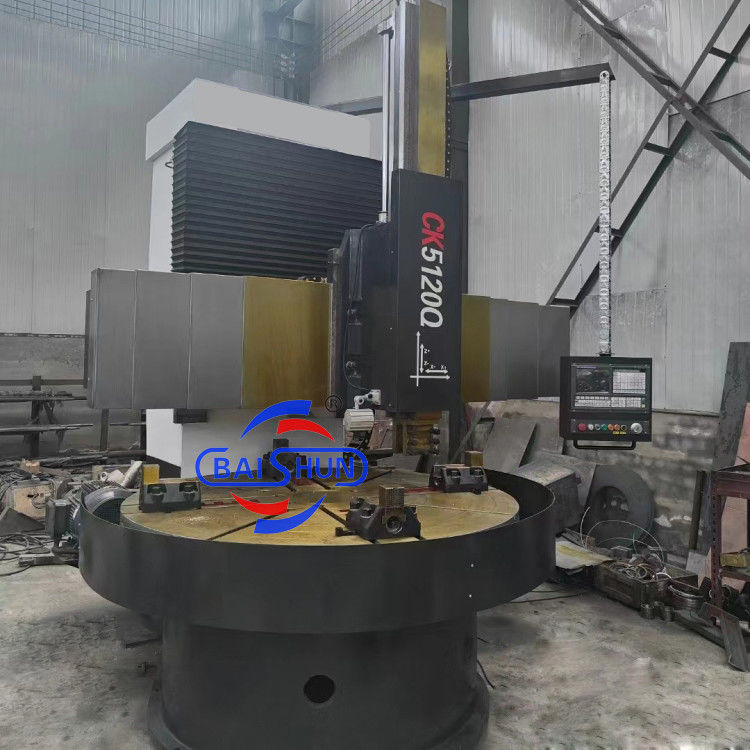

CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột

CK5120 Máy quay dọc chế biến kim loại Máy quay CNC dọc một cột

CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột 0

Phạm vi sử dụng của CK5120



Máy này được sử dụng trong các công cụ cắt thép tốc độ cao và các công cụ cắt carbide, chế biến tất cả các loại kim loại sắt, kim loại phi sắt và một số vật liệu phi kim loại.



Cấu trúc của CK5120

1, Toàn bộ bố cục

Máy công cụ chủ yếu bởi bảng, bàn cơ sở, cột, chùm, dao dọc khung thành phần. cơ sở máy công cụ được sử dụng HT250 thép đúc, sử dụng quá trình cát nhựa, đúc sau khi nướng lửa,chế biến thô sau khi điều trị lão hóa (trưởng hóa nhân tạo và lão hóa rung động). đúc chất lượng và đáng tin cậy mà không có vết nứt, lỗ chân lông, co lại và da trắng mô miệng, đúc bằng lửa nướng,điều trị lão hóa với một tổ chức ổn định để đảm bảo sử dụng máy trong thời gian ổn định của chứng chỉ chất lượng sản phẩm để cung cấp báo cáo phân tích thành phần hóa học của sắt nóng chảy, điều trị nhiệt Báo cáo và đường cong thời gian điều trị nhiệt.

2Động cơ chính.



Động cơ chính, thông qua hộp số 16 tốc độ để chuyển đổi tốc độ.Các bánh răng trong hộp được dập tắt và đất để đảm bảo độ chính xác và hiệu quả truyền tải và giảm tiếng ồn và giảm rung động.



3, bàn làm việc



Bảng bao gồm bàn, cơ sở bàn, các thành phần trục và cơ chế truyền tải, bàn và cơ sở bàn cho quá trình đúc tổng thể.Bề mặt bàn hướng dẫn được nhúng với một tấm hướng dẫn hợp kim nhôm và một dầu áp suất được tiêm giữa đường ray hướng dẫn để tạo thành một đường ray áp suất độngVì vậy, khả năng mang bàn, xoay chính xác cao.



4, Đường chùm



Đường sợi di chuyển lên và xuống trên cột. Đường sợi bao gồm một cơ chế truyền dẫn dao, một cơ chế kẹp chùm và một thiết bị thủy lực.Lắp đặt một bộ máy bơm dầu bôi trơn tự động trên chùm, tùy theo nhu cầu bôi trơn bề mặt đường ray.



5, khung dao dọc



Trục Z, trục Z bởi ổ đĩa động cơ servo, thông qua máy giảm độ hành tinh để tăng mô-men xoắn,bởi các công tắc ly hợp điện từ điều khiển hai trục và khóa nhau để đạt được một loạt các xử lý phức tạp.



6Hệ thống thủy lực



Hệ thống thủy lực bao gồm: hệ thống áp suất động bảng, hệ thống truyền động chính, kẹp và hệ thống thủy lực, hệ thống cân bằng thủy lực khung dao dọc.Hệ thống thủy lực là rất cần thiết., bôi trơn máy, ổn định đường sắt áp suất động, để đảm bảo sự ổn định của hệ thống thủy lực và khả năng trao đổi.



Parameter máy

Mô hình

CK518

CK5112Q

CK5112A

CK5116Q

CK5120A

CK5126A

Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm)

800

1200

1200

1600

2000

2600

Chiều kính bàn làm việc (mm)

700

1000

1000

1400

1800

2200

Độ cao tối đa của mảnh (mm)

800

1000

1000

1200

1250

1400

Trọng lượng tối đa của mảnh (kg)

1500

1500

3200

3200

8000

8000

Phạm vi tốc độ xoay bàn làm việc (rpm)

30-260

20-180

6.3-200

15-160

3.2-100

2.2-70

Dòng thức ăn

Không bước

Không bước

Không bước

Không bước

Không bước

Không bước

Phạm vi cung cấp chế độ nghỉ công cụ (mm/min)

0.25-90

0.25-90

0.8-86

0.25-90

0.8-86

0.8-86

Dải đường xuyên (mm)

500

1000

650

1200

890

1090

Di chuyển theo chiều ngang của chỗ yên công cụ (mm)

500

700

700

900

1115

1400

Di chuyển dọc của chỗ yên công cụ (mm)

450

500

650

750

800

800

Kích thước phần cắt của thanh cắt (mm)

30*40

30*40

30*40

30*40

30*40

30*40

Sức mạnh động cơ chính (kw)

11

15

22

15

30

30



Chi tiết máy ảnh:

CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột 1

CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột 2



Giao hàng và giao hàng:

CK5120 Máy quay thẳng đứng chế biến kim loại Máy quay CNC thẳng đứng một cột 3
