TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: BAISHUN

Chứng nhận: ISO

Số mô hình: TCK40

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Gói vỏ gỗ tiêu chuẩn xuất khẩu

Thời gian giao hàng: 30-35 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 50 BỘ mỗi ​​tháng

Nhận giá tốt nhất
Làm nổi bật:

Trung tâm quay cnc

,

Trung tâm quay CNC giường nghiêng

,

Trung tâm quay CNC TCK40

Max. tối đa. Spindle speed tốc độ trục chính:
TCK40 Máy quay CNC giường nghiêng
Max. đường kính xoay trên giường:
540mm
Max. Tối đa. turning diameter over slide đường kính quay qua cầu trượt:
270mm
Max. tối đa. processing length chiều dài xử lý:
900mm
Du lịch X:
220mm
du lịch Z:
1000mm
Ngành công nghiệp áp dụng:
Nhà máy gia công kim loại
Độ chính xác:
Độ chính xác cao
Màu sắc:
Tùy chỉnh
đường kính:
3200*1680*2070mm
Max. tối đa. Spindle speed tốc độ trục chính:
TCK40 Máy quay CNC giường nghiêng
Max. đường kính xoay trên giường:
540mm
Max. Tối đa. turning diameter over slide đường kính quay qua cầu trượt:
270mm
Max. tối đa. processing length chiều dài xử lý:
900mm
Du lịch X:
220mm
du lịch Z:
1000mm
Ngành công nghiệp áp dụng:
Nhà máy gia công kim loại
Độ chính xác:
Độ chính xác cao
Màu sắc:
Tùy chỉnh
đường kính:
3200*1680*2070mm
TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại
đa chức năng trung tâm gia công kim loại xoắn TCK40 sườn nghiêng máy xoắn CNC

Mô tả
CNC máy quay áp dụng giường cấu trúc hộp, sắt đúc Mihanna sức mạnh cao, cấu trúc nhỏ gọn, sức mạnh tốt, độ cứng thích hợp, hệ số ma sát thấp, và có tự bôi trơn,cấu trúc hộp cơ sở giường tích hợp, tăng đáng kể, toàn bộ máy công cụ độ cứng và ổn định, và có chức năng hấp thụ rung động, giảm mất công cụ, cải thiện phần làm việc, chất lượng.Với tỷ lệ hiệu suất-giá cao, bố trí nhỏ gọn và hợp lý, tốc độ cao, độ chính xác cao, độ cứng cao và cấu hình phong phú, nó cung cấp đảm bảo hiệu quả cao và độ tin cậy cao cho người dùng.

Các dòng TCK máy quay CNC là một sản phẩm chất lượng cao được thiết kế và sản xuất bởi công ty chúng tôi để đáp ứng nhu cầu phát triển thị trường. công cụ máy này có thể xử lý trục và đĩa các bộ phận, xoay sợi, vòm, nón,và bề mặt bên trong và bên ngoài của các bộ phận quay, và thực hiện xử lý hiệu quả, quy mô lớn và chính xác cao trên các bộ phận quay.



Cấu hình tiêu chuẩn:

- Hệ thống điều khiển GSK988TA;

-3 hàm 8' chuck thủy lực với trạm thủy lực;

- 8 đài servo tháp;

- Không có ống dẫn thủy lực;



Cấu hình tùy chọn:

- Siemens808D, Fanucci-TF, Syntec22TA, Mitsubishi;

- 3 hàm 10 inch chuck thủy lực;

-12 đài servo;

- Hydraulic tailstock;

- Chips conveyor;

-Automatic servo bar feeder and parts catcher; -Automatic servo bar feeder and parts catcher; -Automatic servo bar feeder and parts catcher; -Automatic servo bar feeder and parts catcher;

Các thông số sản phẩm
Dữ liệu kỹ thuật chính Đơn vị TCK550 TCK40-750 TCK40-1000
Phạm vi của công việc Chuỗi đường kính quay tối đa trên giường mm ¥540 ¥540 ¥540
Chiều kính quay tối đa trên slide mm ¥270 ¥270 ¥270
Chiều kính xử lý tối đa mm ¥400 ¥400 ¥400
Chiều dài xử lý tối đa mm 700 700 900
Vòng xoắn Tốc độ quay trục tối đa r/min 4000 4000 4000
Dòng chảy trục mm 0.008/300 0.008/300 0.008/300
Vòng xoắn qua đường kính lỗ mm ₹ 65 ₹ 65 ₹ 65
Khả năng thanh mm ¥48 ¥48 ¥48
Máy chuck thủy lực inch 8 8 8
Sức mạnh động cơ xoắn kw 7.5 7.5 7.5
đột quỵ Di chuyển theo trục X mm 220 220 220
Di chuyển theo trục Z mm 750 750 1000
Chăn nuôi Trục X di chuyển nhanh m/min 20 20 20
Trục Z di chuyển nhanh m/min 20 20 20
Chế độ cắt thức ăn mm/min 1-6000 1-6000 1-6000
Cổ đuôi Động cơ đuôi mm 550/bộ hướng dẫn 550/bộ hướng dẫn 800/bộ hướng dẫn
Động tác tay áo đuôi mm 120/ thủy lực/bộ hướng dẫn
Hướng dẫn góc nghiêng đường sắt giường Deg. 30 30 30
Loại   Đường dẫn đường Đường dẫn đường Đường dẫn đường
Chọn chính xác độ chính xác vị trí mm 0.016 0.016 0.016
Khả năng lặp lại mm 0.008 0.008 0.008
Các loại khác Trọng lượng máy kg 3800 3800 4200
Kích thước mm 2920x1680x2070 2920x1680x2070 3200x1680x2070

Hình máy:

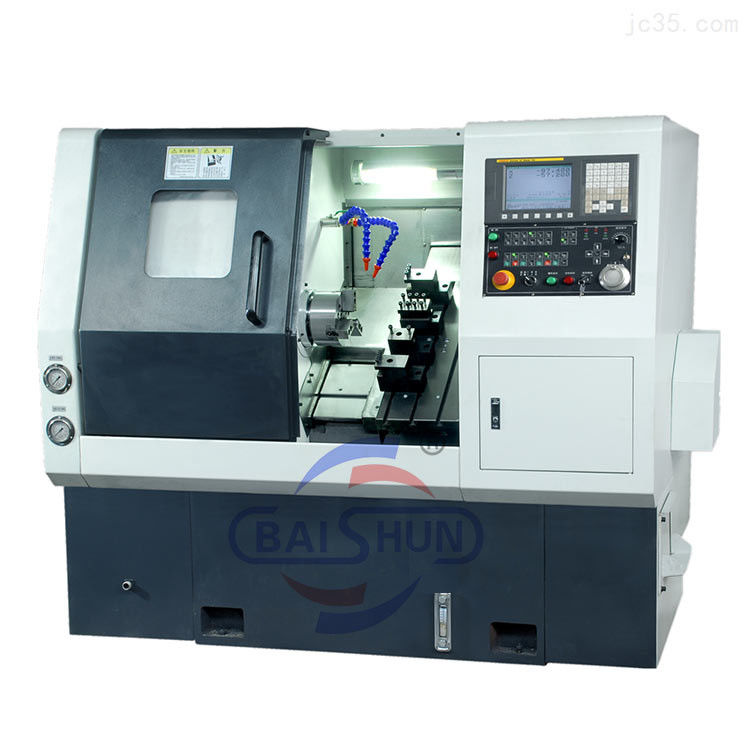

TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại 0
TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại 1
TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại 2



Hệ thống CNC

TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại 3

Cấu hình chính

TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại 4

Quá trình lắp ráp và kiểm soát chất lượng

TCK40 Slant Bed Trung tâm quay CNC Trung tâm gia công kim loại 5
