Nhà > các sản phẩm > Máy tiện CNC giường nghiêng > TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay

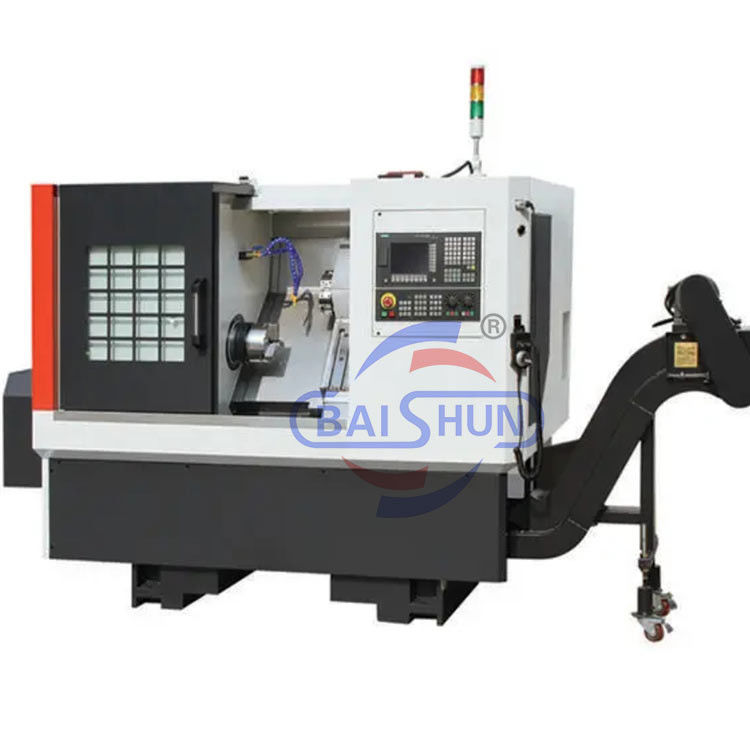

TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: BAISHUN

Chứng nhận: ISO

Số mô hình: TCK40

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Gói vỏ gỗ tiêu chuẩn xuất khẩu

Thời gian giao hàng: 30-35 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 50 BỘ mỗi ​​tháng

Nhận giá tốt nhất
Làm nổi bật:

TCK40

,

Tháp tháp sườn nghiêng máy quay CNC

,

TCK40 sườn nghiêng máy quay CNC

Max. tối đa. Spindle speed tốc độ trục chính:
Máy xoắn máy quay CNC
Max. đường kính xoay trên giường:
540mm
Max. Tối đa. turning diameter over slide đường kính quay qua cầu trượt:
270mm
Max. tối đa. processing length chiều dài xử lý:
700mm
Du lịch X:
220mm
du lịch Z:
750mm
Ngành công nghiệp áp dụng:
Nhà máy gia công kim loại
ụ:
thủ công
Sức mạnh:
7,5kw
Trọng lượng máy:
3800kg
Màu sắc:
trắng và xám
đường kính:
2920*1680*2070mm
Max. tối đa. Spindle speed tốc độ trục chính:
Máy xoắn máy quay CNC
Max. đường kính xoay trên giường:
540mm
Max. Tối đa. turning diameter over slide đường kính quay qua cầu trượt:
270mm
Max. tối đa. processing length chiều dài xử lý:
700mm
Du lịch X:
220mm
du lịch Z:
750mm
Ngành công nghiệp áp dụng:
Nhà máy gia công kim loại
ụ:
thủ công
Sức mạnh:
7,5kw
Trọng lượng máy:
3800kg
Màu sắc:
trắng và xám
đường kính:
2920*1680*2070mm
TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay
TCK40 Hàng ngang máy quay tự động tháp lề giường máy quay CNC

Mô tả

Máy quay giường nghiêng CNC là một sản phẩm chất lượng cao mà chúng tôi thiết kế và xây dựng dựa trên nhu cầu thị trường và kinh nghiệm rộng rãi của nhà máy của chúng tôi trong việc sản xuất máy quay CNC ngang trong nhiều năm.Máy công cụ này có đường kính tối đa là φ360mm và chiều dài tối đa là 500mm cho gia côngChúng tôi đã nâng cấp các máy TCK50 series với một cấu trúc máy tính chính được thiết kế mới và một quy trình lắp ráp đáng tin cậy.loạt TCK50 chắc chắn sẽ trở thành một nhà lãnh đạo ngành công nghiệp. máy quay này có thể xử lý trục, đĩa, sợi, vòm, nón, và cả bề mặt bên trong và bên ngoài của các vật thể quay. chúng tôi đã cẩn thận phù hợp với độ cứng của trục chính, giường,và đuôi để cải thiện đáng kể sự ổn định tổng thể trong quá trình cắt nặngKết quả là độ chính xác gia công của bề mặt hình tròn bên ngoài có thể đạt mức IT6 đến IT7.và gia công chính xác cao của các bộ phận quay trong các ngành công nghiệp như ô tô, điện, vòng bi, và thủy lực.

1.1 Dòng máy công cụ này là các sản phẩm trưởng thành xuất khẩu chính của công ty, cấu trúc máy là nhỏ gọn, đẹp và vẻ ngoài dễ chịu, mô-men xoắn trục, độ cứng cao,hiệu suất ổn định và đáng tin cậy, với độ chính xác tuyệt vời.

1.2 Sử dụng cấu trúc giường nghiêng tổng thể 30 ° hoặc 45 °, được trang bị hướng dẫn cuộn tuyến tính Đài Loan được nạp trước chính xác cao, máy có độ chính xác vị trí cao, loại bỏ chip mịn màng,phù hợp với gia công tốc độ cao và chính xác cao.

1.3 Nó được làm bằng đơn vị trục chính xác cao và hộp trục.

Mô tả trục:

Bộ vòng bi trục chính xác cao và lắp ráp chính xác và kiểm tra cân bằng động của trục, để đảm bảo độ chính xác cao, tiếng ồn thấp, độ cứng mạnh.

Các thông số sản phẩm
Dữ liệu kỹ thuật chính Đơn vị TCK550 TCK40-750 TCK40-1000
Phạm vi của công việc Chuỗi đường kính quay tối đa trên giường mm ¥540 ¥540 ¥540
Chiều kính quay tối đa trên slide mm ¥270 ¥270 ¥270
Chiều kính xử lý tối đa mm ¥400 ¥400 ¥400
Chiều dài xử lý tối đa mm 700 700 900
Vòng xoắn Tốc độ quay trục tối đa r/min 4000 4000 4000
Dòng chảy trục mm 0.008/300 0.008/300 0.008/300
Vòng xoắn qua đường kính lỗ mm ₹ 65 ₹ 65 ₹ 65
Khả năng thanh mm ¥48 ¥48 ¥48
Máy chuck thủy lực inch 8 8 8
Sức mạnh động cơ xoắn kw 7.5 7.5 7.5
đột quỵ Di chuyển theo trục X mm 220 220 220
Di chuyển theo trục Z mm 750 750 1000
Chăn nuôi Trục X di chuyển nhanh m/min 20 20 20
Trục Z di chuyển nhanh m/min 20 20 20
Chế độ cắt thức ăn mm/min 1-6000 1-6000 1-6000
Cổ đuôi Động cơ đuôi mm 550/bộ hướng dẫn 550/bộ hướng dẫn 800/bộ hướng dẫn
Động tác tay áo đuôi mm 120/ thủy lực/bộ hướng dẫn
Hướng dẫn góc nghiêng đường sắt giường Deg. 30 30 30
Loại   Đường dẫn đường Đường dẫn đường Đường dẫn đường
Chọn chính xác độ chính xác vị trí mm 0.016 0.016 0.016
Khả năng lặp lại mm 0.008 0.008 0.008
Các loại khác Trọng lượng máy kg 3800 3800 4200
Kích thước mm 2920x1680x2070 2920x1680x2070 3200x1680x2070

Hình máy:
TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay 0
TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay 1
TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay 2


Hệ thống CNC

TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay 3

Cấu hình chính

TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay 4

Quá trình lắp ráp và kiểm soát chất lượng

TCK40 Tháp tự động dọc chiều dốc giường CNC máy quay 5
