Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN
Chứng nhận: ISO
Số mô hình: Y3150
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Exported standard package Gói tiêu chuẩn xuất khẩu
gear hobbing machine
Thời gian giao hàng: 55 ngày làm việc
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 50 Bộ/Bộ mỗi tháng
Cnc hay không: |
Bình thường |
Điều kiện: |
mới |
Loại: |
Máy cắt bánh răng |
Video kiểm tra xuất phát: |
Được cung cấp |
Báo cáo thử máy: |
Được cung cấp |
Loại tiếp thị: |
Sản Phẩm Hot 2023 |
Bảo hành các thành phần cốt lõi: |
1 năm |
Thành phần cốt lõi: |
Dụng cụ |
Điện áp: |
380V/50HZ |
Kích thước(l*w*h): |
2440 x 1370 x 1800mm |
bảo hành: |
1 Năm, 12 Tháng |
Điểm bán hàng chính: |
Giá cả cạnh tranh |
Trọng lượng (kg): |
45000 |
Công suất (kW): |
4,75 |
Ngành công nghiệp áp dụng: |
Cửa hàng vật liệu xây dựng, Nhà máy sản xuất, Cửa hàng sửa chữa máy móc, Công trình xây dựng, Năng l |
Địa điểm trưng bày: |
Brazil, Peru, Indonesia, Mexico, Nga, Chile, Ukraine |
Tên sản phẩm: |
Máy cắt bánh răng |
Màu sắc: |
Trắng hoặc theo yêu cầu của khách hàng |
Từ khóa: |
máy hobbing bánh răng nhỏ |
Chiều rộng gia công tối đa: |
250mm |
Sức mạnh động cơ: |
6,45kw |
Đường kính phôi tối đa: |
500mm |
Dịch vụ sau bán hàng: |
Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
Kích thước máy: |
2440 x 1370 x 1800mm |
Trọng lượng: |
4500kg |
Cảng: |
Cảng Thanh Đảo, Trung Quốc hoặc theo yêu cầu của khách hàng |
Cnc hay không: |
Bình thường |
Điều kiện: |
mới |
Loại: |
Máy cắt bánh răng |
Video kiểm tra xuất phát: |
Được cung cấp |
Báo cáo thử máy: |
Được cung cấp |
Loại tiếp thị: |
Sản Phẩm Hot 2023 |
Bảo hành các thành phần cốt lõi: |
1 năm |
Thành phần cốt lõi: |
Dụng cụ |
Điện áp: |
380V/50HZ |
Kích thước(l*w*h): |
2440 x 1370 x 1800mm |
bảo hành: |
1 Năm, 12 Tháng |
Điểm bán hàng chính: |
Giá cả cạnh tranh |
Trọng lượng (kg): |
45000 |
Công suất (kW): |
4,75 |
Ngành công nghiệp áp dụng: |
Cửa hàng vật liệu xây dựng, Nhà máy sản xuất, Cửa hàng sửa chữa máy móc, Công trình xây dựng, Năng l |
Địa điểm trưng bày: |
Brazil, Peru, Indonesia, Mexico, Nga, Chile, Ukraine |
Tên sản phẩm: |
Máy cắt bánh răng |
Màu sắc: |
Trắng hoặc theo yêu cầu của khách hàng |
Từ khóa: |
máy hobbing bánh răng nhỏ |
Chiều rộng gia công tối đa: |
250mm |
Sức mạnh động cơ: |
6,45kw |
Đường kính phôi tối đa: |
500mm |
Dịch vụ sau bán hàng: |
Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
Kích thước máy: |
2440 x 1370 x 1800mm |
Trọng lượng: |
4500kg |
Cảng: |
Cảng Thanh Đảo, Trung Quốc hoặc theo yêu cầu của khách hàng |

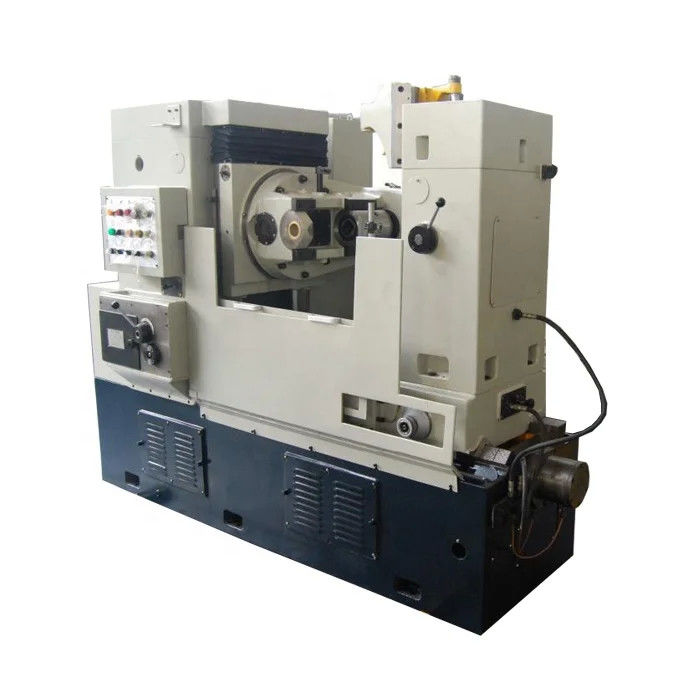

Đồ mới cao độ chính xác 8mm Modulus Manual Universal Gear Hobbing Machine
Máy kéo bánh răng dòng Y3180/Y3150 được cố định bằng cột dọc và áp dụng bố trí truyền thống của bàn làm việc di chuyển theo chiều ngang, phù hợp để chế biến bánh răng hình trụ,Vòng quay giun và trục vít ngắnMáy có các đặc điểm sau đây:
1.Tăng chiều cao cho cột dọc và tăng nhịp:Cột dọc được làm cao hơn (180/130mm tăng đột quỵ trục trong trượt đầu hơn Y3180/Y3150 của cùng một loại) để cho phép xử lý chiều rộng răng lớn hơn.
2Thời gian sử dụng của các công cụ cắt được tăng lên bằng cách nhảy công cụ điện.
3Độ chính xác cao và tuổi thọ dài: Máy sử dụng bánh răng giun có độ chính xác cao hơn năm lớp và sử dụng vật liệu hợp kim đồng đồng có khả năng chống mòn cao,cho phép sử dụng lâu và chính xác ổn định.
4Tốc độ công cụ cao hơn được cho phép: Vòng lăn thay thế các vòng lăn truyền thống dọc theo bàn nướng để cho phép tốc độ quay lớn hơn của công cụ.
5.Backlash cân bằng xi lanh được tham gia khi cột công cụ di chuyển theo hướng trục, hiệu quả giảm khoảng cách giữa các ốc vít và loại bỏ rung.
6Cấu trúc chạy bằng thủy lực thuận tiện làm giảm thời gian không cắt cũng như thời gian sử dụng các công cụ cắt.
7.Hỗ trợ bên ngoài của phần đuôi cột nhỏ áp dụng cấu trúc bản lề và có thể dễ dàng mở ra bên ngoài, thuận tiện để treo các thành phần đường kính lớn hơn ((Y3180).
Dữ liệu kỹ thuật của máy kéo bánh răng:
|
Các điều khoản |
Y3150 |
Y3180 |
|
|
Max.dia.of workpiece (không có cột sau/có cột sau) mm |
500/500 |
800/550 |
|
|
Max. modulus mm |
8/6 |
10/8 |
|
|
Chiều rộng máy tính tối đa mm |
350 |
500 |
|
|
Răng bánh xe chở chân tối thiểu (Z/K) |
5 |
7 |
|
|
Tốc độ chạy tối đa của xe theo hướng dọc mm |
430 |
530 |
|
|
Max. góc xoắn ốc trong xoay bánh răng nghiêng |
± 45° |
± 45° |
|
|
Khoảng cách giữa trục máy cắt và mặt bàn làm việc mm |
235~665 |
235 ~ 765 |
|
|
Spindle Taper |
MT.5 |
MT.5 |
|
|
Kích thước tối đa của máy cắt mm |
Φ160×180 |
Φ160×180 |
|
|
Di chuyển trục tối đa của máy cắt mm |
|
180 |
|
|
Chiều kính của sườn treo có thể thay đổi mm |
22,27,32 |
27,32,40 |
|
|
Khoảng cách từ trung tâm của bàn làm việc đến trung tâm bàn làm việc mm |
30~330 |
50~550 |
|
|
Tốc độ di chuyển nhanh của bàn làm việc mm |
50 |
50 |
|
|
Chiều kính bên ngoài/chiều kính lỗ của bàn làm việc mm |
510/80 |
650/80 |
|
|
các bước tốc độ trục |
9 |
8 |
|
|
phạm vi tốc độ trục rpm |
40~250 |
40~200 |
|
|
Phạm vi cấp cấp trục mm/rev |
12 bước 0,4 ~ 4 |
12 bước 0,4 ~ 4 |
|
|
công suất của động cơ chính đồng bộ tốc độ kw/rpm |
4/1500 |
5.5/1500 |
|
|
công suất của động cơ đồng bộ trục nhanh kw/rpm |
1.1/1500 |
||
|
Công suất của động cơ đồng bộ tốc độ nhanh kw/rpm |
1.1/1000 |
1.1/1000 |
|
|
Công suất động cơ bơm đồng bộ tốc độ kw/rpm |
4500 |
5800 |
|
|
Trọng lượng ròng kg |
4500 |
5800 |
|
|
Kích thước tổng thể mm |
2440×1270×1920 |
2765×1420×2030 |
|
Thông tin chi tiết
Các bộ phận đúc
Điều khoản thanh toán
Chúng tôi thường sử dụng T/T, L/C
T/T:T/T 30% trước, số dư được thanh toán sau khi kiểm tra trước khi giao hàng
Trước khi giao hàng, chúng tôi sẽ gửi cho bạn hình ảnh của máy hoàn thành và chào đón bạn đến nhà máy của chúng tôi để kiểm tra
Cách đóng gói
Tiêu chuẩn xuất khẩu FCL&LCL trong container 20/40ft
FCL:Bộ đóng gói phù hợp với biển,cỗ máy được cố định trong thùng chứa và các bộ phận thay thế được đóng gói trong hộp gỗ
Hàng hải
MSK/MSC/APL/EMC/PIL vv
Bảo hành
12 tháng khi sử dụng bình thường ngoại trừ các bộ phận bị mòn
1. 24 Vài giờ sau dịch vụ bán hàng bởiE-bưu điện hoặcPCon yêu.
2. 100%rtỷ lệ trả lời.
3.Kỹ sư sẵn sàng phục vụ ở nước ngoài.
4. OEMsdịch vụlàcó sẵn
5Bảo hành: 12 tháng, ngoài thời gian bảo hành, tất cả các phụ tùng thay thế được cung cấp cho bạn vớinhà máygiá cả.
