Nhà > các sản phẩm > Máy quay ngang > CW6180B Máy quay ngang hạng nặng Máy quay ngang kim loại phổ biến

CW6180B Máy quay ngang hạng nặng Máy quay ngang kim loại phổ biến

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: Baishun

Chứng nhận: ISO

Số mô hình: CW6180B

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng

Thời gian giao hàng: 65 ngày làm việc

Điều khoản thanh toán: T/T, L/C, Western Union

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

CW6180B

,

Máy quay ngang hạng nặng

,

Máy xoắn kim loại ngang phổ biến

tên:
Máy tiện ngang kim loại đa năng hạng nặng dòng CW61 Torno
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
10000 mm
Phạm vi tốc độ trục chính (rpm):
4.8 - 640 rp.m
Công suất gia công:
Nhiệm vụ nặng nề
Chiều rộng của giường (mm):
600
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
10000 mm
Loại:
nằm ngang
Công suất động cơ trục chính (kW):
11kw
Điện áp:
380V, 50Hz, 3 pha
Trọng lượng (kg):
9000kg
lỗ khoan trục chính:
105MM
Max. Tối đa. Swing Diameter (mm) Đường kính xoay (mm):
800 mm
tên:
Máy tiện ngang kim loại đa năng hạng nặng dòng CW61 Torno
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
10000 mm
Phạm vi tốc độ trục chính (rpm):
4.8 - 640 rp.m
Công suất gia công:
Nhiệm vụ nặng nề
Chiều rộng của giường (mm):
600
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
10000 mm
Loại:
nằm ngang
Công suất động cơ trục chính (kW):
11kw
Điện áp:
380V, 50Hz, 3 pha
Trọng lượng (kg):
9000kg
lỗ khoan trục chính:
105MM
Max. Tối đa. Swing Diameter (mm) Đường kính xoay (mm):
800 mm
CW6180B Máy quay ngang hạng nặng Máy quay ngang kim loại phổ biến

CW61 Series Heavy Duty Universal Metal Horizontal Lathe Machine Torno

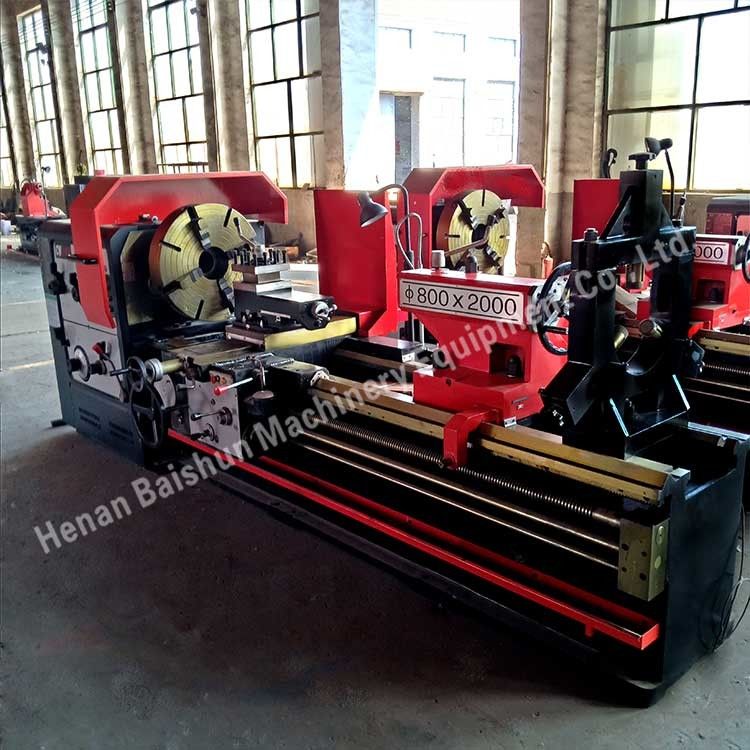

CW6180B Máy quay ngang hạng nặng Máy quay ngang kim loại phổ biến 0

Máy quay hạng nặng CW6150, CW6163, CW61100, CW61125 và CW61160 phù hợp để xoay hoặc gia công các mảnh thép và thép cũng như các bộ phận kim loại không sắt trung bình đến lớn.Họ có thể thực hiện quay bề mặt hình trụ bên ngoài, xoay lỗ bên trong và mặt cuối, và các sợi metric bên trong và bên ngoài, inch, mô-đun và đường kính.Các máy quay này tự hào có sức mạnh cao, độ cứng cao và một phạm vi tốc độ quay rộng, làm cho chúng lý tưởng cho các hoạt động quay tốc độ cao và lực mạnh.



1.Bed sử dụng chất lượng cao sắt xám đúc được thực hiện bằng cách đúc cát nhựa, và sử dụng cấu trúc cát niêm phong, hướng dẫn bằng cách sử dụng ba hình chữ nhật đường dẫn phẳng,sử dụng công nghệ dập và nghiền tần số cao- Chiếc giường có chiều rộng trên 1600mm.

2. Spindle được hỗ trợ bởi hai điểm, vòng bi với vòng bi spindle chính xác, thiết bị truyền sau quá trình làm lạnh tần số cao và nghiền để chế biến,và công nghệ cắt tỉa cạnh trên răng, hộp trục sử dụng dầu mạnh mẽ để bôi trơn, trục phía trước sử dụng mê cung đáng tin cậy của các tổ chức kín, có thể ngăn chặn hiệu quả tràn dầu và vật thể nước ngoài vào đầu.

3Hệ thống truyền dẫn chính bằng xoay trục động cơ DC, giữa động cơ chính và cơ chế truyền dẫn, được kết nối bằng nối linh hoạt, nó có tính chất cơ học tốt.



4.The tailstock bao gồm thân trên và thân dưới. Trên thân trên được trang bị một đinh tailstock và cơ chế điều chỉnh đường trung tâm của đinh.Dưới thân xe được trang bị một cơ chế chuyển động nhanh đuôi và cơ chế khóa. tay áo đuôi sử dụng xây dựng trong cấu trúc trên cùng; tay áo nhanh chóng chuyển và tay áo đuôi nhanh di chuyển cơ chế được điều khiển bởi động cơ riêng biệt.

5.Tháp pháo sử dụng người giữ tấm áp suất được chia thành ba phần, bởi xe lớn, slide chéo và khối dao trên cùng, với độ bền cao, độ cứng cao và các đặc điểm khác,thích hợp để cắt nặng.

6. Extension đơn vị đường ray paste thiếc kẽm đồng tấm phương pháp, mặt nạ và lưng xe đạp kết nối người mang công cụ, xe máy để cắt bất kỳ hình nón.



Thông số kỹ thuật máy

Các mục kỹ thuật
Mô hình
CW6163
/
CW6263
CW6180Q
/
CW6280Q
CW6180B
/
CW6280B
CW61110Q /
CW62110Q
CW61125Q
/
CW62125Q
CW61125B CW61160B CW61160 CW61200 CW61250
Chuỗi đường kính trên giường 630mm 800mm 800mm 1100mm 1250mm 1250mm 1600mm 1600mm 2000mm 2500mm
Chiều kính xoay trên xe/đường trượt ngang 350mm 480mm 480mm 800mm 920mm 860mm 1200mm 1200mm 1600mm 2100mm
Chiều kính xoay qua khoảng trống/lên yên CW6163-
Không có khoảng trống.
CW6180Q-
Không có khoảng trống.
CW6180B-
Không có khoảng trống.
CW61110Q...
Không có khoảng trống.
CW61125Q - Không có khoảng trống
Không có khoảng trống.
CW6263-
800mm
CW6280Q-
1000mm
CW6280B-
1000mm
CW62110Q...
1300mm
CW62125Q-1500mm
Max. Chiều dài của phần làm việc 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm
Max. Trọng lượng của mảnh làm việc 2 tấn 2 tấn 2.5 tấn 2.5 tấn 2.5 tấn 6 tấn 6 tấn 16 tấn 16 tấn 16 tấn
Độ kính lỗ trục 105mm 105mm 105mm 105mm 105mm 130mm 130mm 130mm 130mm 130mm
Độ rộng đường ray hướng dẫn 550mm 550mm 600mm 600mm 600mm 755mm 755mm 1100mm 1100mm 1100mm
Sức mạnh động cơ chính 11 kw 11 kw 11 kw 11 kw 11 kw 22 kw 22 kw 22 kw 22 kw 22 kw
