Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Baishun
Chứng nhận: ISO
Số mô hình: CW61160
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 55 ngày làm việc
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
10000 mm |
Phạm vi tốc độ trục chính (rpm): |
2 - 200 vòng/giờ |
Công suất gia công: |
Nhiệm vụ nặng nề |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
750 |
Loại: |
nằm ngang |
Công suất động cơ trục chính (kW): |
22kw |
Điện áp: |
380V, 50Hz, 3 pha |
Trọng lượng (kg): |
15000 kg |
tên: |
CW61160B Máy quay máy quay cơ khí ngang tay |
lỗ khoan trục chính: |
105MM |
Max. Tối đa. Swing Diameter (mm) Đường kính xoay (mm): |
1600 mm |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
10000 mm |
Phạm vi tốc độ trục chính (rpm): |
2 - 200 vòng/giờ |
Công suất gia công: |
Nhiệm vụ nặng nề |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
750 |
Loại: |
nằm ngang |
Công suất động cơ trục chính (kW): |
22kw |
Điện áp: |
380V, 50Hz, 3 pha |
Trọng lượng (kg): |
15000 kg |
tên: |
CW61160B Máy quay máy quay cơ khí ngang tay |
lỗ khoan trục chính: |
105MM |
Max. Tối đa. Swing Diameter (mm) Đường kính xoay (mm): |
1600 mm |

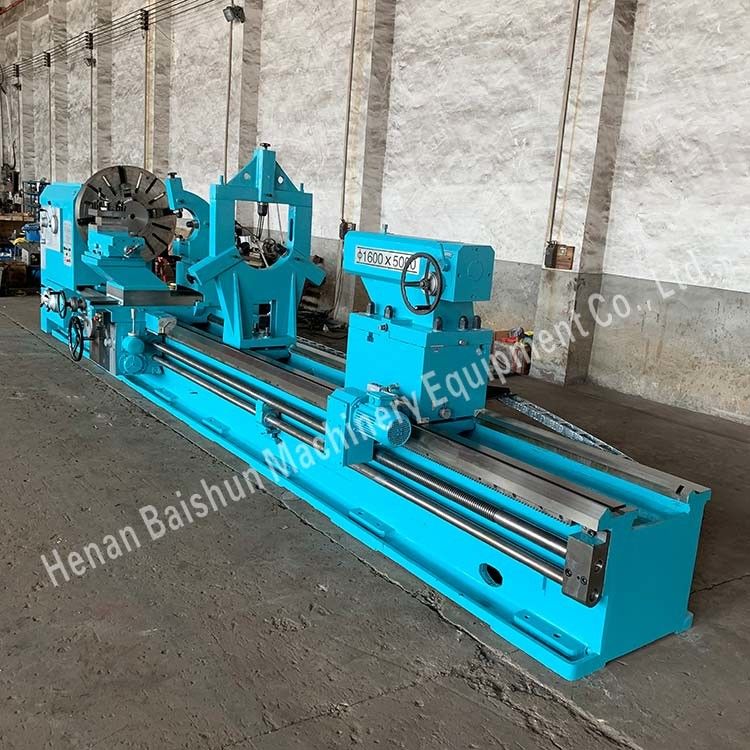

CW61160B Máy xoắn dây chuyền xoắn thẳng thắn cơ khí
Đưa ra máy quay ngang phổ quát:
1Máy này có thể sử dụng để xử lý đúc, thép và các bộ phận nhỏ và vừa của phi sắt.
2. Chúng cũng phù hợp để xoay bên ngoài hình trụ, lỗ bên trong và mặt cuối. Ngoài ra nó có thể làm rãnh broaching, khoan, khoan và trepanning.
3Họ cũng có thể cắt metric, inch, module, đường kính pitch và các nội bộ và ngoài khác nhau.
4. top slide không chỉ có thể làm việc độc lập để cắt ngắn bề mặt hình nón, nhưng cũng có thể ăn theo chiều dọc để cắt bề mặt hình nón dài.
5Các vòng bi trục sử dụng các sản phẩm của công ty thương hiệu nổi tiếng trong nước.
6. Headstock có cấu trúc đối xứng để làm cho biến dạng nhiệt đều, tránh trung tâm trục tạo ra sự dịch chuyển.
7. Headstock áp dụng bồn rửa dầu bôi trơn lưu thông để giảm biến dạng nhiệt.
8. đầu vỏ của trục thông qua ba cấu trúc hỗ trợ của hai chiều góc liên lạc với vòng bi quả để cải thiện độ chính xác của nó và tăng cường độ cứng của nó
9Các bánh răng trong đầu và hướng dẫn được xử lý bằng cách làm nguội để đảm bảo truyền chính xác và độ cứng cao.
Thông số kỹ thuật máy:
| Các mục kỹ thuật Mô hình |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| Chuỗi đường kính trên giường | 630mm | 800mm | 800mm | 1100mm | 1250mm | 1250mm | 1600mm | 1600mm | 2000mm | 2500mm | |||
| Chiều kính xoay trên xe/đường trượt ngang | 350mm | 480mm | 480mm | 800mm | 920mm | 860mm | 1200mm | 1200mm | 1600mm | 2100mm | |||
| Chiều kính xoay qua khoảng trống/lên yên | CW6163- Không có khoảng trống. |
CW6180Q- Không có khoảng trống. |
CW6180B- Không có khoảng trống. |
CW61110Q... Không có khoảng trống. |
CW61125Q - Không có khoảng trống | Không có khoảng trống. |
|||||||
| CW6263- 800mm |
CW6280Q- 1000mm |
CW6280B- 1000mm |
CW62110Q... 1300mm |
CW62125Q-1500mm | |||||||||
| Max. Chiều dài của phần làm việc | 1500mm; 2000mm; 3000mm; 4000mm; 5000mm; 6000mm; 8000mm; 10000mm; 12000mm; 14000mm; 16000mm; 18000mm; 20000mm | ||||||||||||
| Max. Trọng lượng của mảnh làm việc | 2 tấn | 2 tấn | 2.5 tấn | 2.5 tấn | 2.5 tấn | 6 tấn | 6 tấn | 16 tấn | 16 tấn | 16 tấn | |||
| Độ kính lỗ trục | 105mm | 105mm | 105mm | 105mm | 105mm | 130mm | 130mm | 130mm | 130mm | 130mm | |||
| Độ rộng đường ray hướng dẫn | 550mm | 550mm | 600mm | 600mm | 600mm | 755mm | 755mm | 1100mm | 1100mm | 1100mm | |||
| Sức mạnh động cơ chính | 11 kw | 11 kw | 11 kw | 11 kw | 11 kw | 22 kw | 22 kw | 22 kw | 22 kw | 22 kw | |||
Hình máy:
CW6163 / CW6263 máy quay phổ quát ngang:
Dữ liệu kỹ thuật chính:
Chuỗi đường kính trên giường: 630mm
Chiều kính lắc tối đa trên khoảng cách: 800mm
Độ kính lắc tối đa trên xe: 350mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa: 2 tấn(chiều rộng giường: 550mm)
CW6180Q / CW6280Q máy quay phổ quát ngang:
Dữ liệu kỹ thuật chính:
Độ kính lắc trên giường: 800mm
Chiều kính lắc tối đa trên khoảng cách: 1000mm
Độ kính lắc tối đa trên xe: 480mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa: 2 tấn(chiều rộng giường: 550mm)
CW6180B / CW6280B máy quay phổ quát ngang:
Dữ liệu kỹ thuật chính:
Độ kính lắc trên giường: 800mm
Chiều kính lắc tối đa trên khoảng cách: 1000mm
Độ kính lắc tối đa trên xe: 480mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa:2.5ton(chiều rộng giường: 600mm)
CW61125Q / CW62125Q máy quay phổ quát ngang:
Dữ liệu kỹ thuật chính:
Độ kính lắc trên giường: 1250mm
Độ kính lắc tối đa trên khoảng cách: 1450mm
Chuỗi đường kính cao nhất trên xe: 920mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa:2.5ton (chiều rộng giường: 600mm)
Chú ý:nếu chiều rộng giường là 755mm, dung lượng tải tối đa là 6ton;
CW61160B Máy quay cuộn phổ quát ngang:
Dữ liệu kỹ thuật chính:
Độ kính lắc trên giường: 1600mm
Độ kính lắc tối đa trên xe: 1200mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa:6ton (chiều rộng giường: 755mm)
Chú ý:nếu chiều rộng giường là 1100mm, dung lượng tải tối đa là 16ton;
Máy quay cuộn ngang CW61200:
Dữ liệu kỹ thuật chính:
Độ kính lơ lửng trên giường: 2000mm
Chiều kính lắc tối đa trên xe: 1600mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa:16ton (chiều rộng giường: 1100mm)
C61200 Máy quay cuộn ngang thông thường hạng nặng:
Dữ liệu kỹ thuật chính:
Độ kính lơ lửng trên giường: 2000mm
Chiều kính lắc tối đa trên xe: 1600mm
Max. chiều dài sản phẩm chế biến: theo yêu cầu của bạn
Khả năng tải tối đa: 32 tấn (chiều rộng giường: 1600mm)
