Nhà > các sản phẩm > Máy quay thẳng đứng > Máy quay dọc CNC nghiền tự động đa mục đích xử lý cắt kim loại

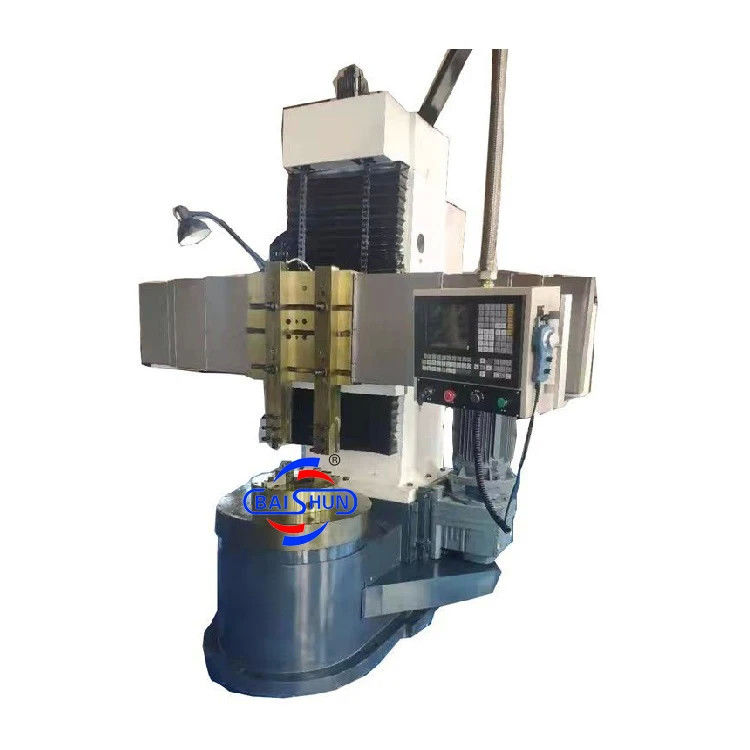

Máy quay dọc CNC nghiền tự động đa mục đích xử lý cắt kim loại

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY

Chứng nhận: CE,ISO

Số mô hình: CK5112

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng

Thời gian giao hàng: 30-35 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy nghiền thẳng đứng cnc

,

Máy quay dọc CNC tự động

,

máy nghiền CNC máy quay dọc

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
1200
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
180 vòng/phút
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
15
Số trục chính:
Đơn vị
Hệ thống điều khiển CNC:
GSK
Công cụ Post Trạm:
4
Trọng lượng (kg):
7000
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
1200
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
180 vòng/phút
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
15
Số trục chính:
Đơn vị
Hệ thống điều khiển CNC:
GSK
Công cụ Post Trạm:
4
Trọng lượng (kg):
7000
Máy quay dọc CNC nghiền tự động đa mục đích xử lý cắt kim loại
Tổng quan sản phẩm:

Máy CK5112 chủ yếu được sử dụng để chế biến thô và mịn, cắt rãnh và gia công bề mặt của các bộ phận hình trụ và hình nón, cũng như bề mặt phẳng.Nó phù hợp để làm việc với kim loại sắt, kim loại không sắt, và một số vật liệu không kim loại, sử dụng thép tốc độ cao và các công cụ hợp kim cứng.


1.Cơ cấu tổng thể
Máy công cụ chủ yếu bởi bảng, bàn cơ sở, cột, chùm, dao dọc khung thành phần. cơ sở máy công cụ được sử dụng HT250 thép đúc, sử dụng quá trình cát nhựa, đúc sau khi nướng lửa,chế biến thô sau khi điều trị lão hóa (trưởng hóa nhân tạo và lão hóa rung động). chất lượng đúc và đáng tin cậy mà không có vết nứt, lỗ chân lông, co lại và da trắng da miệng, đúc bằng lửa nướng,điều trị lão hóa với một tổ chức ổn định để đảm bảo sử dụng máy trong thời gian ổn định của chứng chỉ chất lượng sản phẩm để cung cấp báo cáo phân tích thành phần hóa học của sắt nóng chảy, điều trị nhiệt Báo cáo và đường cong thời gian điều trị nhiệt.



2- Động cơ chính.

Động cơ chính, thông qua hộp số 16 tốc độ để chuyển đổi tốc độ.Các bánh răng trong hộp được dập tắt và đất để đảm bảo độ chính xác và hiệu quả truyền tải và giảm tiếng ồn và giảm rung động.



3- Bàn làm việc.

Bảng bao gồm bàn, cơ sở bàn, các thành phần trục và cơ chế truyền tải, bàn và cơ sở bàn cho quá trình đúc tổng thể.Bề mặt bàn hướng dẫn được nhúng với một tấm hướng dẫn hợp kim nhôm và một dầu áp suất được tiêm giữa đường ray hướng dẫn để tạo thành một đường ray áp suất độngVì vậy, khả năng mang bàn, xoay chính xác cao.



4. Các chùm

Đường sợi di chuyển lên và xuống trên cột. Đường sợi bao gồm một cơ chế truyền dẫn dao, một cơ chế kẹp chùm và một thiết bị thủy lực.Lắp đặt một bộ máy bơm dầu bôi trơn tự động trên chùm, tùy theo nhu cầu bôi trơn bề mặt đường ray.



5. Hình khung dao dọc

Trục Z, trục Z bởi ổ đĩa động cơ servo, thông qua máy giảm hành tinh để tăng mô-men xoắn,bởi các công tắc ly hợp điện từ điều khiển hai trục và khóa nhau để đạt được một loạt các xử lý phức tạp.



6Hệ thống thủy lực

Hệ thống thủy lực bao gồm: hệ thống áp suất động bảng, hệ thống truyền động chính, kẹp và hệ thống thủy lực, hệ thống cân bằng thủy lực khung dao dọc.Hệ thống thủy lực là rất cần thiết., bôi trơn máy, ổn định đường sắt áp suất động, để đảm bảo sự ổn định của hệ thống thủy lực và khả năng trao đổi.

Parameter máy
Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30
