Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5235
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 1. Bên ngoài chúng tôi sẽ đóng gói sản phẩm với nhựa để ngăn ngừa ẩm.2. Bên ngoài của máy quay cnc d
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
3500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
50 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
130 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
30 |
Số trục chính: |
sinh đôi |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
3500 |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
750 mm |
Hành trình (Trục Z)(mm): |
1800mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,005 |
Kích thước(l*w*h): |
3950*6300*4350mm |
Điện áp: |
380v |
Hệ thống điều khiển CNC: |
GSK, SIEMENS, FANUC |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
35000 |
Max. Tối đa. workpiece weight: trọng lượng phôi:: |
8000kg |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
3500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
50 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
130 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
30 |
Số trục chính: |
sinh đôi |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
3500 |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
750 mm |
Hành trình (Trục Z)(mm): |
1800mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,005 |
Kích thước(l*w*h): |
3950*6300*4350mm |
Điện áp: |
380v |
Hệ thống điều khiển CNC: |
GSK, SIEMENS, FANUC |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
35000 |
Max. Tối đa. workpiece weight: trọng lượng phôi:: |
8000kg |
Lốp hợp kim dọc loại phổ biến CK5235 Máy quay dọc
Máy quay thẳng đứng cột hai là một thiết bị tiên tiến với sự tích hợp của cơ khí-điện- thủy lực, mà hấp thụ triết lý thiết kế mới và công nghệ sản xuất.Nó áp dụng các phương pháp thiết kế tối ưu hóa CAD, trang bị các thành phần chức năng tiên tiến trong nước và nước ngoài. Trong cấu trúc, nó đạt được sức mạnh mạnh mẽ, độ cứng động và tĩnh cao, độ chính xác cao, tải trọng lớn, hiệu quả cao,thời gian sử dụng dàiCác thông số kỹ thuật chính của mỗi bộ phận máy phù hợp với các tiêu chuẩn quốc gia liên quan.

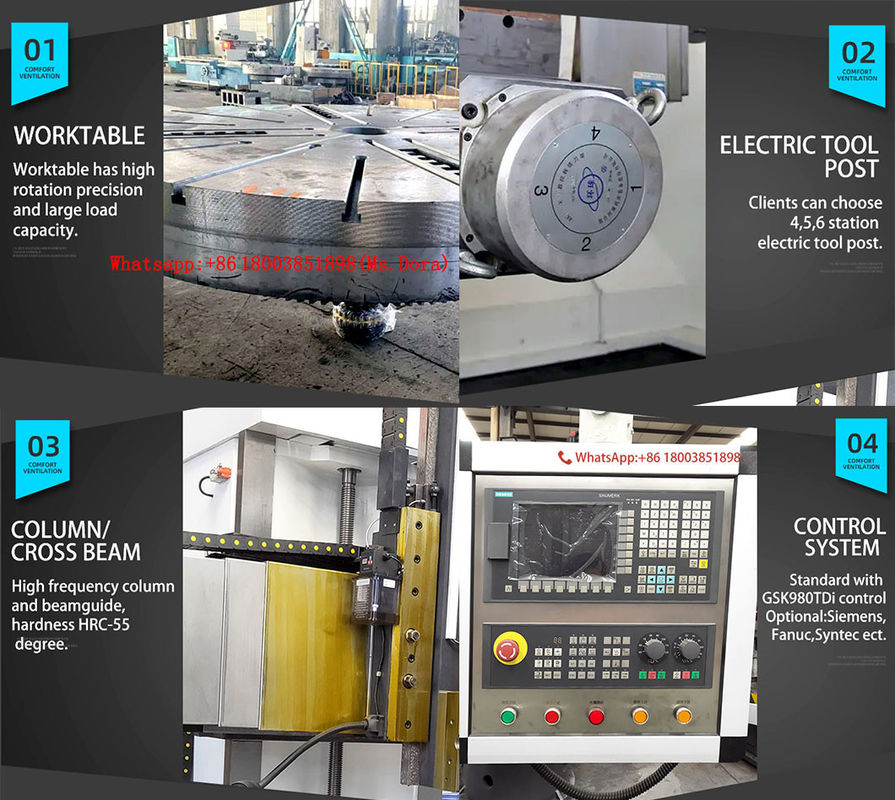

Máy có cơ sở bàn làm việc, bàn làm việc, hộp truyền chính, khung cổng, chùm, khớp dụng cụ ram, hộp cho ăn, hệ thống điện, trạm hoạt động, hệ thống thủy lực, thiết bị bảo vệ và vân vân.
Để đảm bảo độ chính xác và khả năng chịu tải, máy quay thẳng đứng cột hai sử dụng cấu trúc trục ngắn.Bàn làm việc được trang bị một đường dẫn thủy tĩnh dòng chảy liên tục, cung cấp dầu áp suất cho khoang dầu áp suất tĩnh thông qua một bộ phân phối dầu tương đương.
Di chuyển chính của máy được điều khiển bởi một động cơ AC servo, cung cấp đặc điểm động học tuyệt vời.Di chuyển trục cho ăn được đạt được thông qua một động cơ servo điều khiển một cấu trúc vít quả bóng chính xác cao thông qua một hộp giảm, đảm bảo vị trí chính xác.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
