Nhà > các sản phẩm > Máy quay thẳng đứng > Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động

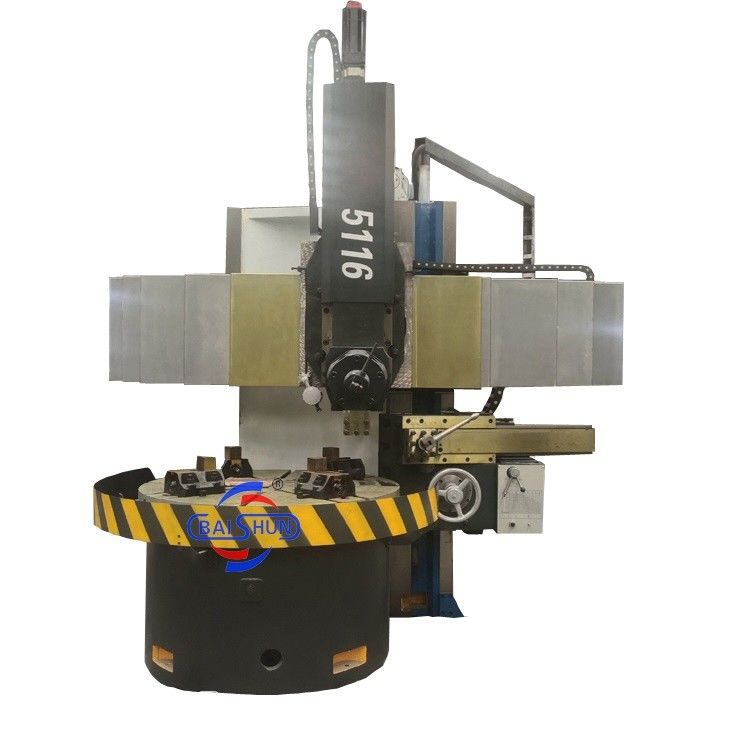

Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY, BAISHUN

Chứng nhận: CE ISO9001

Số mô hình: CK5112

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng

Thời gian giao hàng: 30-35 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy phay tháp pháo đứng

,

Máy xay tháp pháo thẳng đứng

,

tháp pháo máy xay

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
1200
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
180 vòng/phút
Lỗ khoan trục chính (mm):
130
Công suất động cơ trục chính (kW):
15
Số trục chính:
Đơn vị
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
1200
Kích thước(l*w*h):
2350*2350*2700mm
Công cụ Post Trạm:
4
Trọng lượng (kg):
85000
Dia. của bàn làm việc:
1000mm
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
1200
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
180 vòng/phút
Lỗ khoan trục chính (mm):
130
Công suất động cơ trục chính (kW):
15
Số trục chính:
Đơn vị
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
1200
Kích thước(l*w*h):
2350*2350*2700mm
Công cụ Post Trạm:
4
Trọng lượng (kg):
85000
Dia. của bàn làm việc:
1000mm
Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động



Mô tả sản phẩm
bán nóng máy quay CNC gia công bộ phận CNC bánh xe xoắn

Máy quay bán nóng Cnc Machine Cnc Wheel Lathe phù hợp để chế biến kim loại sắt, kim loại phi sắt và vật liệu phi kim loại một phần,và có thể đạt được việc xử lý quay mặt cuối, bên trong và bên ngoài bề mặt hình trụ, bên trong và bên ngoài bề mặt hình nón hình tròn và khoan, mở rộng, reaming của lỗ.thay đổi bánh răng thủy lực và hai bánh răng giảm tốc độ điều chỉnh. bàn làm việc là tay 4 hàm chuck chuyển động đơn.

1.Cơ cấu tổng thể
Máy công cụ chủ yếu bởi bảng, bàn cơ sở, cột, chùm, dao dọc khung thành phần. cơ sở máy công cụ được sử dụng HT250 thép đúc, sử dụng công nghệ cát nhựa, đúc sau khi nướng lửa,chế biến thô sau khi điều trị lão hóa (trưởng hóa nhân tạo và lão hóa rung động). chất lượng đúc và đáng tin cậy mà không có vết nứt, lỗ chân lông, co lại và da trắng da miệng, đúc bằng lửa nướng,điều trị lão hóa với một tổ chức ổn định để đảm bảo sử dụng máy trong thời gian ổn định của chứng chỉ chất lượng sản phẩm để cung cấp báo cáo phân tích thành phần hóa học của sắt nóng chảy, điều trị nhiệt Báo cáo và đường cong thời gian điều trị nhiệt.



2- Động cơ chính.

Động cơ chính, thông qua hộp số 16 tốc độ để chuyển đổi tốc độ.Các bánh răng trong hộp được dập tắt và đất để đảm bảo độ chính xác và hiệu quả truyền tải và giảm tiếng ồn và giảm rung động.

3- Bàn làm việc.

Bảng bao gồm bàn, cơ sở bàn, các thành phần trục và cơ chế truyền tải, bàn và cơ sở bàn cho quá trình đúc tổng thể.Bề mặt bàn hướng dẫn được nhúng với một tấm hướng dẫn hợp kim nhôm và một dầu áp suất được tiêm giữa đường ray hướng dẫn để tạo thành một đường ray áp suất độngVì vậy, khả năng mang bàn, xoay chính xác cao.



4. Các chùm

Đường sợi di chuyển lên và xuống trên cột. Đường sợi bao gồm một cơ chế truyền dẫn dao, một cơ chế kẹp chùm và một thiết bị thủy lực.Lắp đặt một bộ máy bơm dầu bôi trơn tự động trên chùm, tùy theo nhu cầu bôi trơn bề mặt đường ray.



5. Hình khung dao dọc

Trục Z, trục Z bởi ổ đĩa động cơ servo, thông qua máy giảm hành tinh để tăng mô-men xoắn,bởi các công tắc ly hợp điện từ điều khiển hai trục và khóa nhau để đạt được một loạt các xử lý phức tạp.



6Hệ thống thủy lực

Hệ thống thủy lực bao gồm: hệ thống áp suất động bảng, hệ thống truyền động chính, kẹp và hệ thống thủy lực, hệ thống cân bằng thủy lực khung dao dọc.Hệ thống thủy lực là rất cần thiết., bôi trơn máy, ổn định đường sắt áp suất động, để đảm bảo sự ổn định của hệ thống thủy lực và khả năng trao đổi.



Parameter máy

Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30

Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 0Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 1Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 2

Mô tả sản phẩm
bán nóng máy quay CNC gia công bộ phận CNC bánh xe xoắn

Máy quay bán nóng Cnc Machine Cnc Wheel Lathe phù hợp để chế biến kim loại sắt, kim loại phi sắt và vật liệu phi kim loại một phần,và có thể đạt được việc xử lý quay mặt cuối, bên trong và bên ngoài bề mặt hình trụ, bên trong và bên ngoài bề mặt hình nón hình tròn và khoan, mở rộng, reaming của lỗ.thay đổi bánh răng thủy lực và hai bánh răng giảm tốc độ điều chỉnh. bàn làm việc là tay 4 hàm chuck chuyển động đơn.

Đặc điểm chính:


1. máy quay thẳng đứng CNC, hệ thống CNC sử dụng hệ thống Siemens 828DD, có một cột công cụ thẳng đứng, đường kính gia công tối đa là 1600mm, đường kính bàn là 1400mm,và chiều cao gia công tối đa là 1000mm.

2Thiết bị truyền tải là một bốn tốc độkhông ngủtruyền, thuận tiện, nhạy cảm và đáng tin cậy.

3Thiết lập trong hệ thống, tất cả các bánh răng sử dụng bánh răng nghiền 40Cr, có đặc điểm chính xác xoay cao và tiếng ồn thấp.

4. Máy là phù hợp cho công cụ thép tốc độ cao và carbide cắt công cụ xử lý kim loại phi sắt, kim loại đen và vật liệu phi kim loại. Trên máy có thể hoàn thành các quy trình sau:Chuyển bề mặt hình trụ bên trong và bên ngoài của mặt phẳng; tất cả các loại mặt móc, mặt hình nón bên trong và bên ngoài, sợi, khe cắt và cắt.

Máy quay thẳng đứng CNC là một máy có hiệu suất cao nhất với nhiều khả năng và năng suất cao.Công ty chúng tôi đã phát triển một công cụ máy tiên tiến mà liền mạch tích hợp animatronics và thủy lực, lấy cảm hứng từ thiết kế tiên tiến và kỹ thuật sản xuất, và kết hợp văn hóa công ty phong phú của chúng tôi.Điều này cho phép chúng tôi cung cấp các sản phẩm đẳng cấp thế giới cho cả khách hàng trong nước và quốc tế.





Parameter máy

Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30

Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 0Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 1Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 2

Mô tả sản phẩm
bán nóng máy quay CNC gia công bộ phận CNC bánh xe xoắn

Máy quay bán nóng Cnc Machine Cnc Wheel Lathe phù hợp để chế biến kim loại sắt, kim loại phi sắt và vật liệu phi kim loại một phần,và có thể đạt được việc xử lý quay mặt cuối, bên trong và bên ngoài bề mặt hình trụ, bên trong và bên ngoài bề mặt hình nón hình tròn và khoan, mở rộng, reaming của lỗ.thay đổi bánh răng thủy lực và hai bánh răng giảm tốc độ điều chỉnh. bàn làm việc là tay 4 hàm chuck chuyển động đơn.

Thông tin tổng quan về sản phẩm: Máy quay CNC dọc, còn được gọi là Trung tâm quay dọc, là một máy mạnh mẽ được sử dụng trong chế biến kim loại để xoay và cắt các thành phần kim loại một cách chính xác và hiệu quả.Với trục dọc của nó giữ và xoay mảnh làm việc, nó đã đạt được sự phổ biến trong các ngành công nghiệp sản xuất khác nhau. Nó xuất sắc trong sản xuất các thành phần lớn và nặng như bánh răng, tuabin, và các bộ phận hàng không vũ trụ,đặc biệt là những người có tỷ lệ khung hình cao.



Hơn nữa, máy quay thẳng đứng CNC được trang bị các tính năng tự động hóa tiên tiến, cho phép sự can thiệp tối thiểu của con người. Nó có thể được lập trình để thực hiện một loạt các hoạt động gia công,bao gồm quayCung cấp tính linh hoạt, độ chính xác cao và tự động hóa, máy quay thẳng đứng CNC đã trở thành một công cụ không thể thiếu trong các quy trình sản xuất hiện đại.



Máy quay thẳng đứng CNC là một máy có hiệu suất cao nhất với nhiều khả năng và năng suất cao.Công ty chúng tôi đã phát triển một công cụ máy tiên tiến mà liền mạch tích hợp animatronics và thủy lực, lấy cảm hứng từ thiết kế tiên tiến và kỹ thuật sản xuất, và kết hợp văn hóa công ty phong phú của chúng tôi.Điều này cho phép chúng tôi cung cấp các sản phẩm đẳng cấp thế giới cho cả khách hàng trong nước và quốc tế.



Để đảm bảo độ chính xác và độ bền cao, chúng tôi đã sử dụng đúc tích hợp và cấu trúc cân bằng nhiệt cho bàn.Các vòng bi trục chính sử dụng một cao độ chính xác hai hàng vòng bi cuộn hình trụ, và đường dẫn bàn được tối ưu hóa để hoạt động trơn tru.



Xin lưu ý rằng chúng tôi liên tục cố gắng cải thiện sản phẩm của mình, và do đó, thông tin được cung cấp có thể thay đổi mà không cần thông báo trước.



Parameter máy

Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30

Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 0Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 1Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 2

Mô tả sản phẩm
bán nóng máy quay CNC gia công bộ phận CNC bánh xe xoắn

Máy quay bán nóng Cnc Machine Cnc Wheel Lathe phù hợp để chế biến kim loại sắt, kim loại phi sắt và vật liệu phi kim loại một phần,và có thể đạt được việc xử lý quay mặt cuối, bên trong và bên ngoài bề mặt hình trụ, bên trong và bên ngoài bề mặt hình nón hình tròn và khoan, mở rộng, reaming của lỗ.thay đổi bánh răng thủy lực và hai bánh răng giảm tốc độ điều chỉnh. bàn làm việc là tay 4 hàm chuck chuyển động đơn.

Đặc điểm chính:

1. máy quay thẳng đứng CNC của chúng tôi được trang bị hệ thống Siemens 828DD, đảm bảo điều khiển chính xác. Nó có một cột công cụ thẳng đứng, cho phép một đường kính gia công tối đa 1600mm,đường kính bàn 1400mm, và chiều cao gia công tối đa 1000mm.

2Thiết bị truyền tải áp dụng truyền liên tục bốn tốc độ, cung cấp sự tiện lợi, độ nhạy và độ tin cậy.

3Tất cả các bánh răng trong hệ thống được làm bằng bánh răng nghiền 40Cr, đảm bảo độ chính xác quay cao và tiếng ồn tối thiểu.

4Máy này phù hợp để chế biến kim loại phi sắt, kim loại đen và vật liệu phi kim loại bằng cách sử dụng công cụ thép tốc độ cao và công cụ cắt cacbít. Nó có thể thực hiện các hoạt động khác nhau,bao gồm quay bề mặt hình trụ bên trong và bên ngoài, cắt các loại mặt khác nhau (chẳng hạn như móc), bề mặt hình nón bên trong và bên ngoài, lăn, cũng như nhọn và cắt.

Máy quay thẳng đứng CNC là một máy có hiệu suất cao nhất với nhiều khả năng và năng suất cao.Công ty chúng tôi đã phát triển một công cụ máy tiên tiến mà liền mạch tích hợp animatronics và thủy lực, lấy cảm hứng từ thiết kế tiên tiến và kỹ thuật sản xuất, và kết hợp văn hóa công ty phong phú của chúng tôi.Điều này cho phép chúng tôi cung cấp các sản phẩm đẳng cấp thế giới cho cả khách hàng trong nước và quốc tế.



Xin lưu ý rằng chúng tôi liên tục cố gắng cải thiện sản phẩm của mình, và do đó, thông tin được cung cấp có thể thay đổi mà không cần thông báo trước.



Parameter máy

Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30

Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 0Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 1Máy xay tháp thẳng đứng CNC một cột tiêu chuẩn cao cứng tự động 2

Mô tả sản phẩm
bán nóng máy quay CNC gia công bộ phận CNC bánh xe xoắn

Máy quay bán nóng Cnc Machine Cnc Wheel Lathe phù hợp để chế biến kim loại sắt, kim loại phi sắt và vật liệu phi kim loại một phần,và có thể đạt được việc xử lý quay mặt cuối, bên trong và bên ngoài bề mặt hình trụ, bên trong và bên ngoài bề mặt hình nón hình tròn và khoan, mở rộng, reaming của lỗ.thay đổi bánh răng thủy lực và hai bánh răng giảm tốc độ điều chỉnh. bàn làm việc là tay 4 hàm chuck chuyển động đơn.

Thông tin tổng quan về sản phẩm: Máy quay CNC dọc, còn được gọi là Trung tâm quay dọc, là một máy mạnh mẽ được sử dụng trong chế biến kim loại để xoay và cắt các thành phần kim loại một cách chính xác và hiệu quả.Với trục dọc của nó giữ và xoay mảnh làm việc, nó đã đạt được sự phổ biến trong các ngành công nghiệp sản xuất khác nhau. Nó xuất sắc trong sản xuất các thành phần lớn và nặng như bánh răng, tuabin, và các bộ phận hàng không vũ trụ,đặc biệt là những người có tỷ lệ khung hình cao.



Hơn nữa, máy quay thẳng đứng CNC được trang bị các tính năng tự động hóa tiên tiến, cho phép sự can thiệp tối thiểu của con người. Nó có thể được lập trình để thực hiện một loạt các hoạt động gia công,bao gồm quayCung cấp tính linh hoạt, độ chính xác cao và tự động hóa, máy quay thẳng đứng CNC đã trở thành một công cụ không thể thiếu trong các quy trình sản xuất hiện đại.



Máy quay thẳng đứng CNC là một máy có hiệu suất cao nhất với nhiều khả năng và năng suất cao.Công ty chúng tôi đã phát triển một công cụ máy tiên tiến mà liền mạch tích hợp animatronics và thủy lực, lấy cảm hứng từ thiết kế tiên tiến và kỹ thuật sản xuất, và kết hợp văn hóa công ty phong phú của chúng tôi.Điều này cho phép chúng tôi cung cấp các sản phẩm đẳng cấp thế giới cho cả khách hàng trong nước và quốc tế.



Để đảm bảo độ chính xác và độ bền cao, chúng tôi đã sử dụng đúc tích hợp và cấu trúc cân bằng nhiệt cho bàn.Các vòng bi trục chính sử dụng một cao độ chính xác hai hàng vòng bi cuộn hình trụ, và đường dẫn bàn được tối ưu hóa để hoạt động trơn tru.



Xin lưu ý rằng chúng tôi liên tục cố gắng cải thiện sản phẩm của mình, và do đó, thông tin được cung cấp có thể thay đổi mà không cần thông báo trước.



Parameter máy

Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30
