Nhà > các sản phẩm > Máy quay thẳng đứng > Công cụ máy quay thẳng đứng CNC cột kép phổ quát

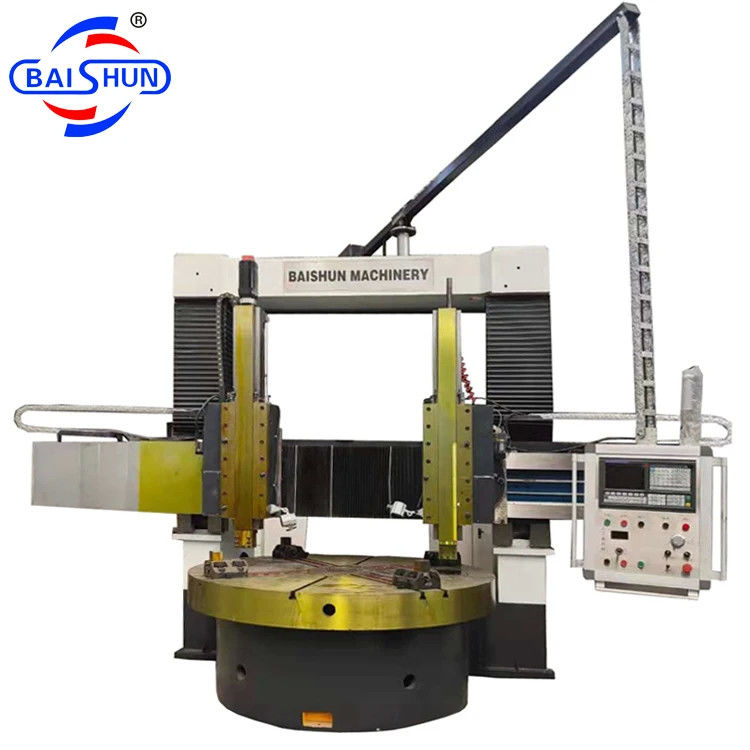

Công cụ máy quay thẳng đứng CNC cột kép phổ quát

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY, BAISHUN MACHINERY

Chứng nhận: CE/ISO9001

Số mô hình: CK5225

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: 1. Bên ngoài chúng tôi sẽ đóng gói sản phẩm với nhựa để ngăn ngừa ẩm.2. Bên ngoài của máy quay cnc d

Thời gian giao hàng: 30-35 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay thẳng đứng phổ quát

,

Máy quay dọc CNC phổ biến

,

Công cụ máy quay thẳng đứng CNC

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
63 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
130
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
55
Số trục chính:
sinh đôi
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
2500
Số trục:
2
Hành trình (Trục X)(mm):
1000 mm
Hành trình (Trục Z)(mm):
1400 mm
Độ chính xác định vị (mm):
±0,005
Độ lặp lại (X/Y/Z) (mm):
±0,005
Kích thước(l*w*h):
5100*4560*4680mm
Điện áp:
380v
Công cụ Post Trạm:
4
Trọng lượng (kg):
33800
Tên sản phẩm:
Công cụ máy quay dọc
Max. Tối đa. workpiece weight: trọng lượng phôi::
10000kg
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
63 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
130
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
55
Số trục chính:
sinh đôi
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
2500
Số trục:
2
Hành trình (Trục X)(mm):
1000 mm
Hành trình (Trục Z)(mm):
1400 mm
Độ chính xác định vị (mm):
±0,005
Độ lặp lại (X/Y/Z) (mm):
±0,005
Kích thước(l*w*h):
5100*4560*4680mm
Điện áp:
380v
Công cụ Post Trạm:
4
Trọng lượng (kg):
33800
Tên sản phẩm:
Công cụ máy quay dọc
Max. Tối đa. workpiece weight: trọng lượng phôi::
10000kg
Công cụ máy quay thẳng đứng CNC cột kép phổ quát
Chi tiết cao máy móc phổ quát cột hai dọc máy quay công cụ


Máy quay thẳng đứng cột hai là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực.Nó kết hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế.độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng tải trọng lớn, hiệu quả, độ bền và hoạt động đáng tin cậy.



Bàn làm việc

Bàn làm việc có cơ sở bàn làm việc, bàn làm việc, các bộ phận trục và thiết bị truyền tải.có độ cứng đủ, sức mạnh và ổn định nhiệt. Đồ xách trục bàn làm việc áp dụng chính xác cao hai hàng ngắn vòng bi cuồng hình trụ. Nó có thể đảm bảo bàn làm việc quay chính xác cao và tuổi thọ dài.

Chuỗi truyền chính

Hệ thống truyền dẫn chính của máy là truyền dẫn trục dọc. Nó sử dụng động cơ servo AC xoắn để lái;hộp số đạt được chuyển đổi hai bánh răng cơ học bởi xi lanh chuyển động đẩy bánh răng thay đổi, để bàn làm việc có thể thực hiện điều chỉnh tốc độ không bước trong vòng 0,63-63r / min.

Khung khung

Nó bao gồm các cột dọc bên trái và bên phải và đống kết nối.được điều khiển bởi động cơ AC kéo dài hai trục. Thông qua cặp bánh răng, giun và bánh răng cặp và hai leadscrews làm cho chùm để làm di chuyển nâng dọc theo đường ray hướng dẫn cột trái và phải.

Xanh

Gạch áp dụng sắt đúc có độ bền cao và căng thấp với độ cứng và sức mạnh đủ, để đảm bảo độ chính xác của máy có độ giữ và ổn định lâu dài.chùm là phía trước của cột dọc, và nó thực hiện chuyển động dọc theo đường dẫn cột dọc. Ở phía sau của chùm, có 4 điểm kẹp thủy lực. Ở cả hai bên của chùm, có hộp cho công cụ.



Parameter máy

Thông số kỹ thuật Đơn vị CK5225 CK5231 CK5240Q CK5240
Độ kính xoay tối đa mm 2500 3150 4000 4000
Tối đa. chiều cao của mảnh làm việc mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
Trọng lượng tối đa của phần làm việc T 10/20 10/20 10/20 32
Chiều kính bàn làm việc mm 2250 2830 2830/3150 3200/3600
Phạm vi tốc độ bàn r/min 2-63 2-63 2-63 2-63
Các bước   16 16 16 16
Động lực tối đa của bàn làm việc KN.m 63 63 63 100
Chuyến đi nhanh của đầu đường ray mm/min 4000 4000 4000 4000
Ram di chuyển dọc của đầu đường sắt bên phải Này. 35 35 35 40
Ram di chuyển dọc của đầu đường sắt trái kn 30 30 30 30
Lực cắt phạm vi của đầu đường ray phải mm/min 1-50 1-50 1-50 1-50
Lực cắt phạm vi của đầu đường ray phải mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
Chuyến đi của cánh tay mm 1000 1000 1000 1250
Phần của cánh tay mm 255×200 255×200 255×200 240×240
Chuyển của đầu đường sắt trái và phải ° ± 30° ± 30° ± 30° ± 30°
Phần của công cụ mm 40×50 40×50 40×50 50×50
Sức mạnh của động cơ chính Kw 55 55 55 75
Kích thước tổng thể cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



Hình ảnh sản phẩm
Công cụ máy quay thẳng đứng CNC cột kép phổ quát 0Công cụ máy quay thẳng đứng CNC cột kép phổ quát 1
