Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY, BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5116
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
1600 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
160 vòng quay/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Số trục chính: |
Đơn vị |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1600 |
Độ lặp lại (X/Y/Z) (mm): |
±0,004 |
Kích thước(l*w*h): |
2660 * 2665 * 3528mm |
Tên sản phẩm: |
Chi phí rẻ CNC máy quay Turing dọc |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
1600 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
160 vòng quay/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Số trục chính: |
Đơn vị |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1600 |
Độ lặp lại (X/Y/Z) (mm): |
±0,004 |
Kích thước(l*w*h): |
2660 * 2665 * 3528mm |
Tên sản phẩm: |
Chi phí rẻ CNC máy quay Turing dọc |
Đặc điểm chính:
1. máy quay thẳng đứng CNC, hệ thống CNC sử dụng hệ thống Siemens 828DD, có một cột công cụ thẳng đứng, đường kính gia công tối đa là 1600mm, đường kính bànlà 1400mm, và chiều cao gia công tối đa là 1000mm.
2Thiết bị truyền tải là truyền tải không ngủ bốn tốc độ, thuận tiện, nhạy cảm và đáng tin cậy.
3Thiết lập trong hệ thống, tất cả các bánh răng sử dụng bánh răng nghiền 40Cr, có đặc điểm chính xác xoay cao và tiếng ồn thấp.
4. Máy là phù hợp cho công cụ thép tốc độ cao và carbide cắt công cụ xử lý kim loại phi sắt, kim loại đen và vật liệu phi kim loại. Trên máy có thể hoàn thành các quy trình sau:Chuyển bề mặt hình trụ bên trong và bên ngoài của mặt phẳng; tất cả các loại mặt móc, mặt hình nón bên trong và bên ngoài, sợi, khe cắt và cắt.

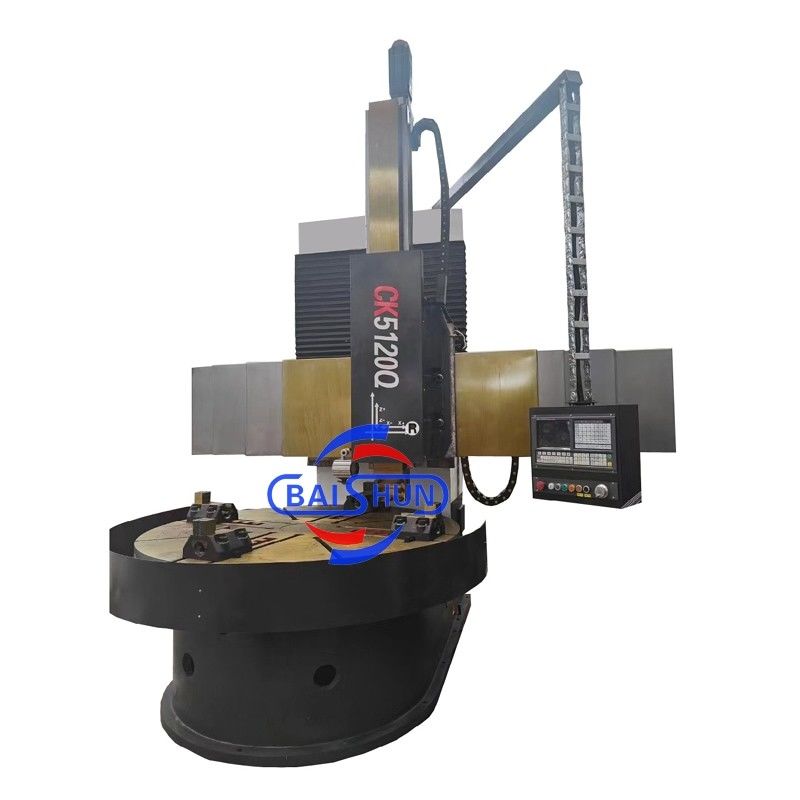

Máy quay thẳng đứng CNC, còn được gọi là trung tâm xoay thẳng đứng, là một công cụ máy được sử dụng để xoay và cắt các thành phần kim loại với độ chính xác và hiệu quả cao.
Máy quay thẳng đứng CNC có một trục thẳng đứng giữ và xoay phần làm việc. Chúng được sử dụng rộng rãi trong ngành công nghiệp sản xuất để sản xuất các thành phần lớn và nặng, chẳng hạn như bánh răng, tuabin,và các bộ phận hàng không vũ trụChúng đặc biệt hữu ích cho việc xoay các thành phần có tỷ lệ khung hình cao.
Ngoài ra, máy quay thẳng đứng CNC được tự động hóa cao và có thể được lập trình để thực hiện một loạt các hoạt động gia công, chẳng hạn như xoắn, khoan, khoan, xào và mài,với sự can thiệp tối thiểu của con người.
Nhìn chung, các máy quay thẳng đứng CNC là một công cụ gia công linh hoạt và hiệu quả cung cấp tính chính xác cao và khả năng tự động hóa,và đó là lý do tại sao làm cho họ một thành phần thiết yếu của các quy trình sản xuất hiện đại.
Parameter máy
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
Chiều kính bàn làm việc (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
Độ cao tối đa của mảnh (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
Trọng lượng tối đa của mảnh (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
Phạm vi tốc độ xoay bàn làm việc (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
Dòng thức ăn |
Không bước |
Không bước |
Không bước |
Không bước |
Không bước |
Không bước |
|
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
Dải đường xuyên (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
Di chuyển dọc của chỗ yên công cụ (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
Kích thước phần cắt của thanh cắt (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
Sức mạnh động cơ chính (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
