Nhà > các sản phẩm > Máy quay thẳng đứng > Cnc máy quay xoắn thẳng đứng chính xác cao single spindle

Cnc máy quay xoắn thẳng đứng chính xác cao single spindle

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: BAISHUN

Chứng nhận: ISO

Số mô hình: C5116

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Gói tiêu chuẩn xuất khẩu hoặc đàm phán với khách hàng

Thời gian giao hàng: 35 ngày làm việc

Điều khoản thanh toán: T/T, L/C, Western Union

Khả năng cung cấp: 50 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay xoắn cnc thẳng đứng

,

Máy quay thẳng đứng CNC

,

Máy quay CNC dọc

tên:
Máy tiện đứng CNC
Công suất gia công:
nhiệm vụ trung bình
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
1600 mm
Loại:
thẳng đứng
Công suất động cơ trục chính:
30kw
Điện áp:
380v
Kích thước(l*w*h):
2830 * 2670 * 3010mm
Trọng lượng (kg):
12400 kg
bảo hành:
1 năm
Màu sắc:
tùy chỉnh
tên:
Máy tiện đứng CNC
Công suất gia công:
nhiệm vụ trung bình
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
1600 mm
Loại:
thẳng đứng
Công suất động cơ trục chính:
30kw
Điện áp:
380v
Kích thước(l*w*h):
2830 * 2670 * 3010mm
Trọng lượng (kg):
12400 kg
bảo hành:
1 năm
Màu sắc:
tùy chỉnh
Cnc máy quay xoắn thẳng đứng chính xác cao single spindle

Máy quay thẳng đứng cao độ chính xác đơn trục nặng

Mô tả sản phẩm

Máy quay thẳng đứng CNC, còn được gọi là trung tâm xoay thẳng đứng, là một công cụ máy được sử dụng để xoay và cắt các thành phần kim loại với độ chính xác và hiệu quả cao.

CNC xoắn thẳng đứng có một trục thẳng đứng mà giữ và xoay mảnh làm việc.được sử dụng rộng rãi trong ngành công nghiệp sản xuất để sản xuất các thành phần lớn và nặng, chẳng hạn như bánh răng, tua-bin và các bộ phận hàng không vũ trụ.Chúng đặc biệt hữu ích cho việc xoay các thành phần với tỷ lệ khung hình cao.

Ngoài ra, máy quay thẳng đứng CNC được tự động hóa cao và có thể được lập trình để thực hiện một loạt các hoạt động gia công, chẳng hạn như xoắn, khoan, khoan, xào và mài,với sự can thiệp tối thiểu của con người.

Nhìn chung, các máy quay thẳng đứng CNC là một công cụ gia công linh hoạt và hiệu quả cung cấp tính chính xác cao và khả năng tự động hóa,và đó là lý do tại sao làm cho họ một thành phần thiết yếu của các quy trình sản xuất hiện đại.

1Các thành phần chính của thiết bị được sản xuất bằng cách sử dụng một cấu trúc đúc toàn bộ với vật liệu sắt đúc có độ bền cao, căng thấp.Nó trải qua điều trị sơn và lão hóa sau khi gia công thôĐường sắt hướng dẫn cột được nghiền để đảm bảo độ chính xác, trong khi hướng dẫn chùm và hướng dẫn ram được nghiền sau khi tắt tần số trung gian.

2Chuỗi truyền chính được điều khiển bởi một động cơ AC, với tốc độ truyền chính có thể được thay đổi trong 16 bước thông qua điều khiển van điện.Tất cả các bánh răng trong hộp số trải qua nắng cao tần số để tăng độ bền.

3Bàn làm việc có thiết kế đường dẫn lăn, cho phép dung lượng tải lớn và độ chính xác quay cao.

4Cột công cụ dọc được trang bị một cột công cụ năm trạm và sử dụng vị trí đĩa bánh răng chuột chính xác cao.với nguồn cấp theo chiều ngang và dọc bằng cách sử dụng động cơ trục trượtCây công cụ được cung cấp bởi một động cơ AC 3ph, có một đường dẫn hướng dẫn loại đường sắt trượt với một dây đai mềm PTFE mạnh mẽ để hoạt động trơn tru.

5Hệ thống thủy lực được trang bị các thiết bị truyền tải giao thông của Đức để đảm bảo lưu lượng dầu ổn định cho việc bôi trơn bàn làm việc.



Parameter máy



Mô hình CK518 CK5112Q CK5112A CK5116Q CK5116A CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 5000 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 5-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 650 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 916 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30 30





Hình máy

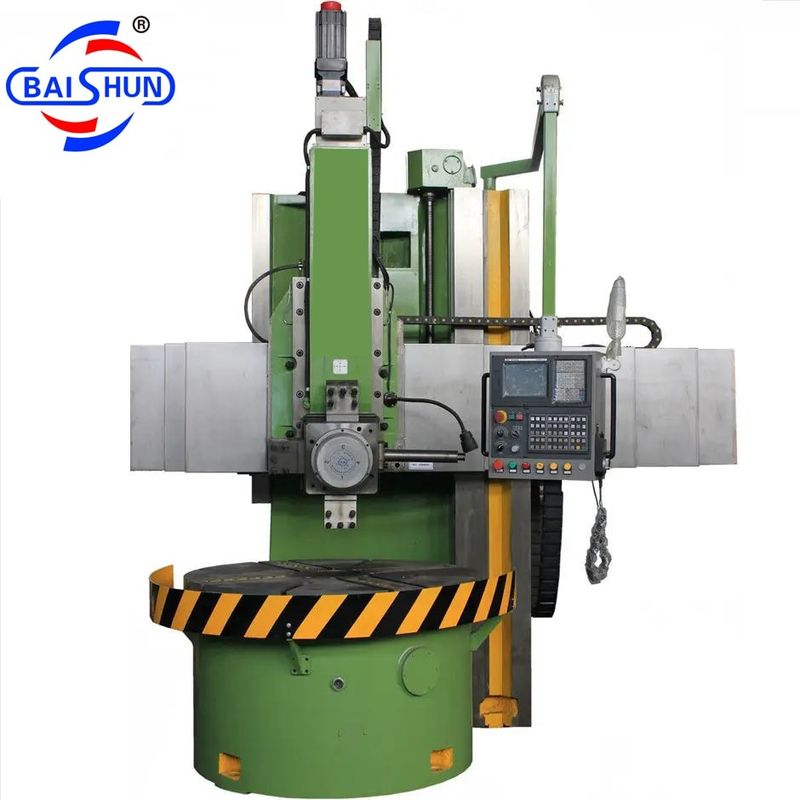

Cnc máy quay xoắn thẳng đứng chính xác cao single spindle 0

Cnc máy quay xoắn thẳng đứng chính xác cao single spindle 1

Cnc máy quay xoắn thẳng đứng chính xác cao single spindle 2
