Quá trình quay dọc thông thường Cnc DRO Hiển thị tốc độ cao Cột đơn

Thông tin chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: BAISHUN

Chứng nhận: ISO

Số mô hình: C5112

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Gói vỏ gỗ tiêu chuẩn xuất khẩu

Thời gian giao hàng: 35 ngày làm việc

Điều khoản thanh toán: T/T, L/C, Western Union

Khả năng cung cấp: 50 bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy tiện đứng thông thường

,

quy trình quay dọc

,

máy quay cnc dọc

tên:
Máy quay thẳng đứng một cột
Công suất gia công:
nhiệm vụ trung bình
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
1200mm
Loại:
Loại dọc
Công suất động cơ trục chính (kW):
22
Điện áp:
380v
Kích thước(l*w*h):
2360 * 2280 * 2800mm
Trọng lượng (kg):
8000kg
Hiển thị:
Màn hình DRO
Tự động:
Loại hội nghị
tên:
Máy quay thẳng đứng một cột
Công suất gia công:
nhiệm vụ trung bình
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
1200mm
Loại:
Loại dọc
Công suất động cơ trục chính (kW):
22
Điện áp:
380v
Kích thước(l*w*h):
2360 * 2280 * 2800mm
Trọng lượng (kg):
8000kg
Hiển thị:
Màn hình DRO
Tự động:
Loại hội nghị
Quá trình quay dọc thông thường Cnc DRO Hiển thị tốc độ cao Cột đơn

Công ước hiển thị DRO loại Máy quay thẳng đứng cột đơn tốc độ cao

Mô tả:



Máy quay dọc được thiết kế để xoay cả bên trong và bên ngoài xi lanh và mặt phẳng, bề mặt ngô, và rãnh. Nó phù hợp với công cụ thép tốc độ cao làm việc trên kim loại sắt,kim loại không sắt, và một số vật liệu phi kim loại.

Các thành phần chính của thiết bị được sản xuất bằng cách sử dụng một cấu trúc đúc toàn bộ với vật liệu sắt đúc có độ bền cao, căng thấp.Nó trải qua điều trị sơn và lão hóa sau khi gia công thôĐường sắt hướng dẫn cột được nghiền để đảm bảo độ chính xác, trong khi hướng dẫn chùm và hướng dẫn ram được nghiền sau khi tắt tần số trung gian.

Nói chung, nó có thể được lập trình để thực hiện một loạt các hoạt động gia công, chẳng hạn như xoay, khoan, khoan, xào và xay, với sự can thiệp tối thiểu của con người.



Đặc điểm:

1Máy đa năng này phù hợp với chế biến cơ học trên nhiều ngành công nghiệp khác nhau.

2Chuỗi truyền chính được điều khiển bởi một động cơ AC, với tốc độ truyền chính có thể được thay đổi trong 16 bước thông qua điều khiển van điện.

3. Tất cả các bánh răng trong hộp số trải qua nắng cao tần số để tăng độ bền.

4Bàn làm việc có thiết kế đường dẫn lăn, cho phép dung lượng tải lớn và độ chính xác quay cao.

5Cột công cụ dọc được trang bị một cột công cụ năm trạm và sử dụng vị trí đĩa rat-gear chính xác cao.

6Các cột công cụ sử dụng cân bằng thủy lực, với nguồn cấp theo chiều ngang và dọc bằng cách sử dụng động cơ trục trượt.

7Hệ thống thủy lực được trang bị các thiết bị truyền tải giao thông Đức để đảm bảo dòng chảy dầu ổn định cho việc bôi trơn bàn làm việc.



Chi tiết:



Mô hình

C518

C5112

C5116

C5120

C5125

Tối đa. xoay đường.

800

1200

1600

2000

2500

Max.cutting height ((mm)

800

1000

1000

1250

1250

Trọng lượng tải tối đa (tăng)

1.2

3.2

5

8

10

Chiều kính bàn làm việc ((mm)

720

1000

1400

1800

2250

Phạm vi tốc độ bàn làm việc ((r/min)

30-260

6.3-200

5-160

3.2-100

2-63

Mô-men xoắn tối đa của bàn làm việc (n.m.)

1000

25000

32000

32000

35000

Di chuyển dọc của cột công cụ dọc ((mm)

650

650

800

800

1200

Di chuyển ngang của cột dọc ((mm)

570

700

915

1200

1400

G.W ((ton)

7

8

12.4

17

23

Kích thước ((L*W*Hmm)

2080*2621

*3515

2360*2280

*2800

2830*2670

*3010

3200*2800

*3250

3300*4000

*3500



Hình máy:

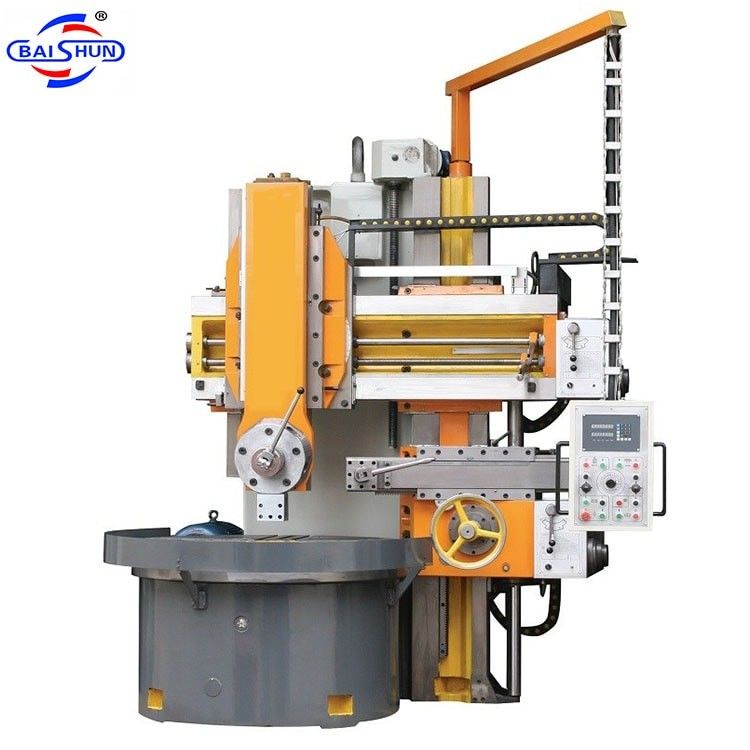

Quá trình quay dọc thông thường Cnc DRO Hiển thị tốc độ cao Cột đơn 0
