Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: BAISHUN
Chứng nhận: ISO
Số mô hình: C5116
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Gói tiêu chuẩn xuất khẩu hoặc đàm phán với khách hàng
Thời gian giao hàng: 35 ngày làm việc
Điều khoản thanh toán: T/T, L/C, Western Union
Khả năng cung cấp: 30 Bộ/Bộ mỗi tháng
tên: |
Máy quay thẳng đứng với một cột |
Loại: |
thẳng đứng |
Công suất gia công: |
nhiệm vụ trung bình |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1600 mm |
Công suất động cơ trục chính (kW): |
15 |
Bàn làm việc Dia.: |
1400mm |
Kích thước(l*w*h): |
2830 * 2670 * 3010mm |
Trọng lượng (kg): |
12400 kg |
bảo hành: |
1 năm |
tên: |
Máy quay thẳng đứng với một cột |
Loại: |
thẳng đứng |
Công suất gia công: |
nhiệm vụ trung bình |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1600 mm |
Công suất động cơ trục chính (kW): |
15 |
Bàn làm việc Dia.: |
1400mm |
Kích thước(l*w*h): |
2830 * 2670 * 3010mm |
Trọng lượng (kg): |
12400 kg |
bảo hành: |
1 năm |
Máy quay dọc màn hình DRO tay hạng nặng với một cột
Mô tả:
Máy quay dọc được thiết kế để xoay cả bên trong và bên ngoài xi lanh và mặt phẳng, bề mặt ngô, và rãnh. Nó phù hợp với công cụ thép tốc độ cao làm việc trên kim loại sắt,kim loại không sắt, và một số vật liệu phi kim loại.
Các thành phần chính của thiết bị được sản xuất bằng cách sử dụng một cấu trúc đúc toàn bộ với vật liệu sắt đúc có độ bền cao, căng thấp.Nó trải qua điều trị sơn và lão hóa sau khi gia công thôĐường sắt hướng dẫn cột được nghiền để đảm bảo độ chính xác, trong khi hướng dẫn chùm và hướng dẫn ram được nghiền sau khi tắt tần số trung gian.
Các máy quay thẳng đứng được sử dụng rộng rãi trong ngành công nghiệp sản xuất để sản xuất các thành phần lớn và nặng, chẳng hạn như bánh răng, tuabin và các bộ phận hàng không vũ trụ.
Máy quay dọc hiển thị DRO thủ công này được thiết kế với một trục dọc giữ và xoay phần làm việc.cho phép các hoạt động gia công chính xác và phức tạp.
Nói chung, nó có thể được lập trình để thực hiện một loạt các hoạt động gia công, chẳng hạn như xoay, khoan, khoan, xào và xay, với sự can thiệp tối thiểu của con người.
Đặc điểm:
1Máy đa năng này phù hợp với chế biến cơ học trên nhiều ngành công nghiệp khác nhau.
2Chuỗi truyền chính được điều khiển bởi một động cơ AC, với tốc độ truyền chính có thể được thay đổi trong 16 bước thông qua điều khiển van điện.
3.Tất cả các bánh răng trong hộp số trải qua nắng cao tần số để tăng độ bền.
4Máy có thiết kế hấp dẫn, đảm bảo sự thoải mái của người dùng và vận hành và bảo trì thuận tiện.
5Các tùy chọn tùy chỉnh bao gồm một màn hình kỹ thuật số (DRO) thiết bị ram vuông theo yêu cầu của khách hàng, cung cấp tính linh hoạt bổ sung để đáp ứng nhu cầu cụ thể.
6Nó chủ yếu có thể được sử dụng để gia công thô và hoàn thiện các xi lanh bên trong và bên ngoài, bề mặt nón, mặt cuối, rãnh, cắt, và khoan lỗ bên trong.
Chi tiết:
Dòng C51
Mô hình | C518 | C5112 | C5116 | C5120 | C5125 |
Tối đa. xoay đường. | 800 | 1200 | 1600 | 2000 | 2500 |
Max.cutting height ((mm) | 800 | 1000 | 1000 | 1250 | 1250 |
Trọng lượng tải tối đa (tăng) | 1.2 | 3.2 | 5 | 8 | 10 |
Chiều kính bàn làm việc ((mm) | 720 | 1000 | 1400 | 1800 | 2250 |
Phạm vi tốc độ bàn làm việc ((r/min) | 30-260 | 6.3-200 | 5-160 | 3.2-100 | 2-63 |
Mô-men xoắn tối đa của bàn làm việc (n.m.) | 1000 | 25000 | 32000 | 32000 | 35000 |
Di chuyển dọc của cột công cụ dọc ((mm) | 650 | 650 | 800 | 800 | 1200 |
Di chuyển ngang của cột dọc ((mm) | 570 | 700 | 915 | 1200 | 1400 |
G.W ((ton) | 5 | 8 | 12.4 | 17 | 23 |
Kích thước ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |

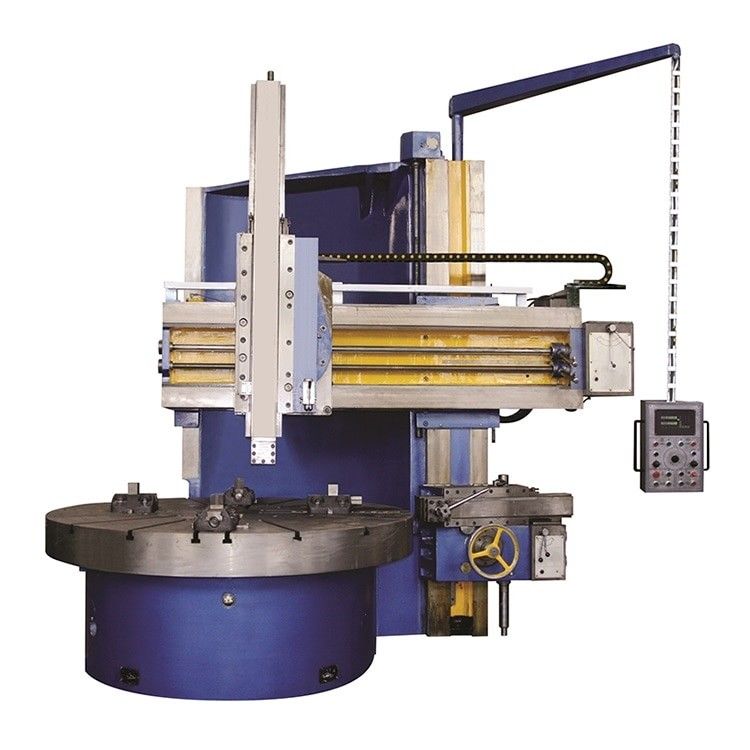

Hình máy:
