Nhà > các sản phẩm > Máy quay thẳng đứng > C5225 Vtl CNC máy quay dọc đường kính 2500MM Bốn Chuck cột kép

C5225 Vtl CNC máy quay dọc đường kính 2500MM Bốn Chuck cột kép

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: Baishun

Chứng nhận: ISO

Số mô hình: C5225

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Gói vỏ gỗ tiêu chuẩn xuất khẩu

Thời gian giao hàng: 45 ngày làm việc

Điều khoản thanh toán: T/T, L/C, Western Union

Khả năng cung cấp: 100 bộ / bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

C5225

,

Máy tiện đứng CNC

,

máy cnc vtl

Điều kiện:
mới
Loại:
thẳng đứng
Điện áp:
380V/50HZ
bảo hành:
1 năm
lớp tự động:
Thủ công
Sức mạnh:
55KW
Max. tối đa. Swing Diameter đường kính xoay:
2500mm
Từ khóa:
Máy quay thẳng đứng
Điều kiện:
mới
Loại:
thẳng đứng
Điện áp:
380V/50HZ
bảo hành:
1 năm
lớp tự động:
Thủ công
Sức mạnh:
55KW
Max. tối đa. Swing Diameter đường kính xoay:
2500mm
Từ khóa:
Máy quay thẳng đứng
C5225 Vtl CNC máy quay dọc đường kính 2500MM Bốn Chuck cột kép

Bốn Chuck C5225 2500MM Máy quay thẳng đứng CNC cột kép



Mô tả sản phẩm

Máy quay dọc hạng nặng là một trong những máy quay dọc được phát triển của công ty tôi, thuộc về thiết bị xử lý cắt kim loại phổ biến lớn.Sản phẩm sử dụng các kỹ thuật thiết kế hỗ trợ máy tính CAD tiên tiến, phù hợp với các tiêu chuẩn thiết kế và sản xuất chấp nhận quốc gia liên quan đến ngành.

Máy quay dọc hạng nặng đặc biệt cho ngành công nghiệp động cơ điện lớn, ngành công nghiệp loại van bơm lớn, ngành công nghiệp giao thông vận tải, cũng như máy móc kỹ thuật,các ngành công nghiệp quốc phòng của một số mảnh lớn, các bộ phận hình trụ có đường kính dưới 4 m, chẳng hạn như vỏ động cơ, vỏ van bơm, trục bánh xe, để tiến hành các quá trình quay trên mặt cuối, bề mặt hình trụ bên trong và bên ngoài,nhưng cũng có thể sử dụng người mang công cụ dọc với độ trải dài (+/-30 độ cho các nhu cầu xử lý xoay hình nón bên trong và bên ngoài.



Đặc điểm:

1Các chuyển động chính của heavy duty xoay dọc áp dụng các hệ thống điều khiển tần số tiên tiến được điều khiển bởi 75Kw động cơ tần số biến, thông qua chuyển đổi cao thấp tay,vì vậy mà trục có được 2.5 - 40 r / min tốc độ không bước.
2. Bàn được đính với đúc kẽm, nhôm, hợp kim đồng ZZnA110-5 đeo tấm đường ray để tăng khả năng mang đường ray.
3Vòng trục của bàn làm việc được trang bị hai vòng bi-serial vòng bi ngắn có độ chính xác cao; Vòng bên trong có coni để điều chỉnh khoảng cách quang,để đảm bảo trục ổn định hoạt động dưới độ chính xác caoCác nút thao tác của bàn làm việc khởi động, phanh và chạy bộ được đặt trên trạm nút treo.
4. Max. góc swing của cột công cụ dọc là +/- 30°, được sử dụng để xoay mặt hình nón bên trong và bên ngoài.
5. Động cơ cho ăn phải áp dụng hệ thống điều chỉnh tốc độ tần số biến đổi tiên tiến.



Thông số kỹ thuật chính của máy CNC CNC

Điểm C(K) 5225 C(K) 5232 C(K) 5235 C(K) 5240 C(K) 5250 C(K) 5260
Chiều kính bàn làm việc 2250 mm 2830mm 2830mm 3150mm 4500mm 5200mm
Max. đường kính xoay 2500mm 3200mm 3200mm 4000mm 5000mm 6000mm
Chiều cao tối đa của phần làm việc ((mm) 1600-2800 1600-3000 1600-3000 1600-3200 2500-4200 2500-4500
Trọng lượng tối đa của phần làm việc 10/20 10/20/32 10/20/32 10/20/32 32/50 32/50
Động lực tối đa của bàn làm việc 63000 N•m 63000 N•m 63000 N•m 63000 N•m 105000N•m 105000N•m

Phạm vi cho ăn nghỉ

0.25-90 mm/min 0.25-90 mm/min 0.25-90 mm/min 0.25-90 mm/min 0.1-1000 mm/min 0.1-000 mm/min
Di chuyển chùm tia 1250mm 1250mm 1250mm 1250mm 2150mm 2150mm
Hành trình ngang của chỗ yên công cụ 1400mm 1750mm 1900mm 2150mm 2700mm 3300mm
Di chuyển dọc của chỗ yên công cụ

1000/1250/

1400/1600

1000/1250/

1400/1600

1000/1250/

1400/1600

1000/1250/

1400/1600

1400/1600 1400/1600
Tốc độ di chuyển chùm ((mm/min) 350 350 350 350 380 380
Max. góc lắc của cột công cụ ± 30° ± 30° ± 30° ± 30° ± 30° ± 30°
Kích thước tháp pháo ((WxHmm) 40x50 40x50 40x50 40x50 60x65 60x65
Sức mạnh động cơ chính 55kw 55kw 55kw 55/75kw 75kw 75kw
Trọng lượng máy (khoảng) 33-38T 36-50T 38-62T 43-65T 92-105T 150-200T

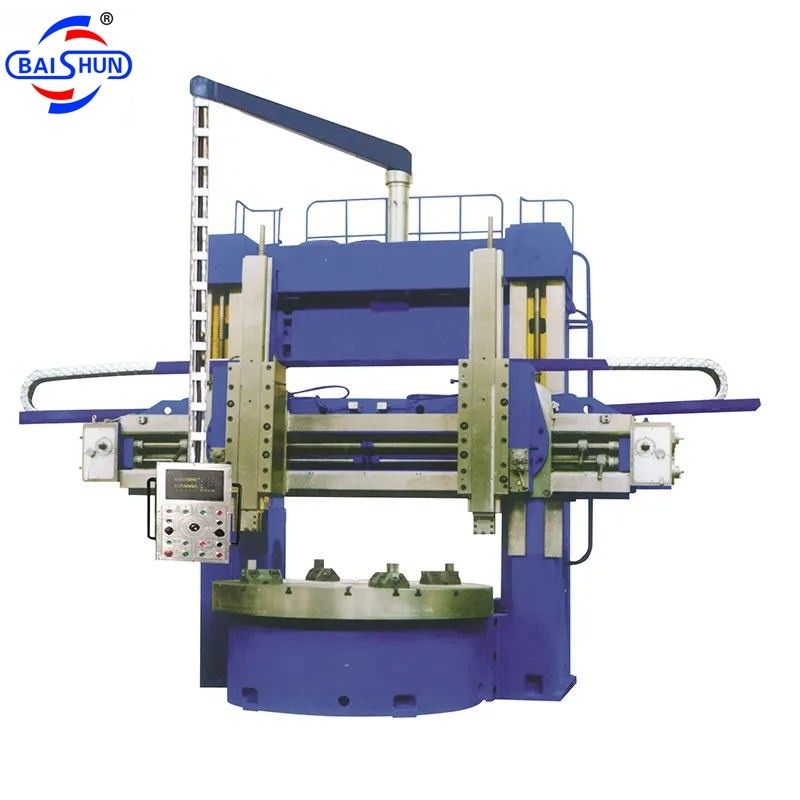

Hình máy

C5225 Vtl CNC máy quay dọc đường kính 2500MM Bốn Chuck cột kép 0
