Thông tin chi tiết sản phẩm
Nguồn gốc: Henan, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5116
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Tên sản phẩm: |
Máy quay thẳng đứng |
Loại máy: |
CK5116 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
1600 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
1200 |
Kích thước bàn làm việc (mm): |
1400 |
Max.weight của mảnh làm việc: |
3,2 tấn |
Số trục chính: |
đơn |
Điện áp: |
380V |
Từ khóa: |
Máy quay thẳng đứng |
Chức năng: |
tiện kim loại |
Tên sản phẩm: |
Máy quay thẳng đứng |
Loại máy: |
CK5116 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
1600 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
1200 |
Kích thước bàn làm việc (mm): |
1400 |
Max.weight của mảnh làm việc: |
3,2 tấn |
Số trục chính: |
đơn |
Điện áp: |
380V |
Từ khóa: |
Máy quay thẳng đứng |
Chức năng: |
tiện kim loại |

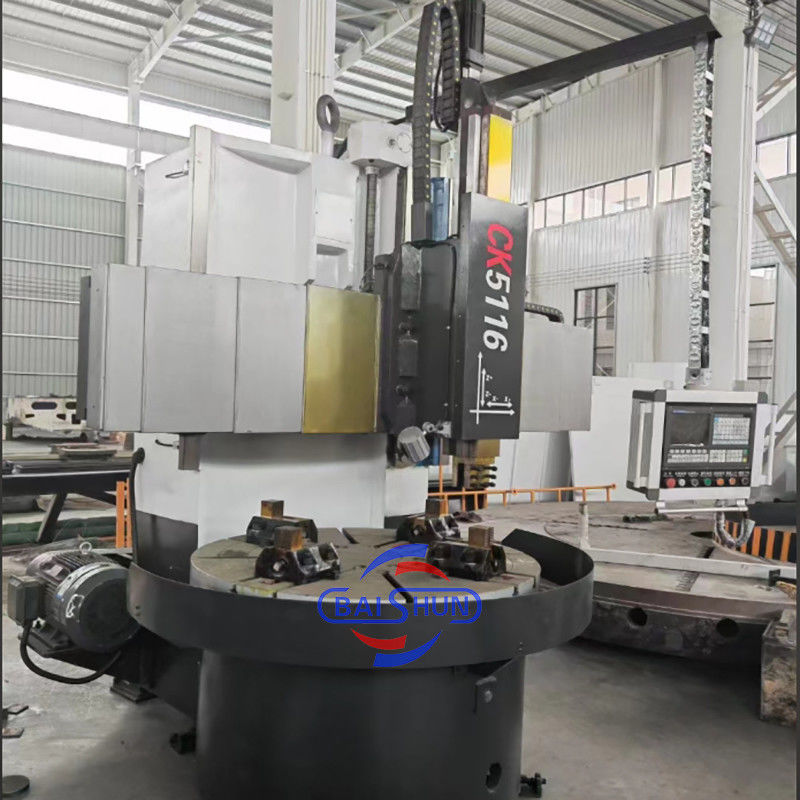

Máy tiện đứng CNC đa năng bán chạy tại Trung Quốc phù hợp để gia công kim loại màu, kim loại màu và một phần vật liệu phi kim loại, và có thể đạt được quá trình tiện mặt đầu, bề mặt trụ trong và ngoài, bề mặt côn tròn trong và ngoài và khoan, doa, khoét lỗ. Truyền động chính được điều khiển bởi động cơ servo AC trục chính, thay đổi bánh răng thủy lực và điều chỉnh tốc độ vô cấp hai cấp. Bàn máy là mâm cặp 4 chấu di chuyển độc lập bằng tay.
Các tính năng chính:
1. Máy tiện đứng CNC, có trụ dao đứng, đường kính gia công tối đa từ 1600mm đến 2600mm của máy tiện đứng một cột, Đối với loại CK5116, nó được thiết kế với đường kính bàn 1400mm và chiều cao gia công tiêu chuẩn tối đa là 1200mm.
2. Thiết bị truyền động là truyền động vô cấp bốn cấp, tiện lợi, nhạy bén và đáng tin cậy.
3. Được thiết lập trong hệ thống, tất cả các bánh răng sử dụng bánh răng mài 40Cr, có đặc điểm độ chính xác quay cao và tiếng ồn thấp.
4. Máy phù hợp với dao thép tốc độ cao và dao cắt hợp kim để gia công kim loại màu, kim loại đen và vật liệu phi kim loại. Trên máy có thể hoàn thành các quy trình sau: Tiện bề mặt trụ trong và ngoài của mặt phẳng; tất cả các loại mặt móc, mặt côn trong và ngoài, ren, rãnh cắt và cắt.
Thông số máy
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
Đường kính tiện tối đa của trụ dao đứng (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
Đường kính bàn làm việc (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
Chiều cao tối đa của phôi (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
Trọng lượng phôi tối đa (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
Dải tốc độ quay bàn máy (vòng/phút) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
Dải cấp phôi |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
|
Dải cấp dao (mm/phút) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
Hành trình ngang của xà ngang (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
Hành trình ngang của trụ dao (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
Hành trình dọc của trụ dao (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
Kích thước tiết diện của dao tiện (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
Công suất động cơ chính (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Ảnh chi tiết máy:
Vận chuyển và giao hàng:
Để biết thêm chi tiết và thông số kỹ thuật, vui lòng liên hệ:
