Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: BAISHUN
Chứng nhận: ISO
Số mô hình: QK1325
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 27000-34000/Set
chi tiết đóng gói: Gói pallet và vỏ gỗ
Thời gian giao hàng: trong vòng 45 ngày
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 20/tháng
Tên sản phẩm: |
Máy tiện ren ống CNC |
Mô hình: |
QK1325 |
Max. tối đa. Swing Diameter Over Bed Đường kính xích đu trên giường: |
800mm |
Đường kính ren tối đa: |
250mm |
lỗ khoan trục chính: |
255mm |
Cnc hay không: |
cnc |
từ khóa: |
Luồng ống |
Chức năng: |
Cắt vít |
Sức mạnh: |
11 |
Trọng lượng máy: |
6500kg |
Tên sản phẩm: |
Máy tiện ren ống CNC |
Mô hình: |
QK1325 |
Max. tối đa. Swing Diameter Over Bed Đường kính xích đu trên giường: |
800mm |
Đường kính ren tối đa: |
250mm |
lỗ khoan trục chính: |
255mm |
Cnc hay không: |
cnc |
từ khóa: |
Luồng ống |
Chức năng: |
Cắt vít |
Sức mạnh: |
11 |
Trọng lượng máy: |
6500kg |

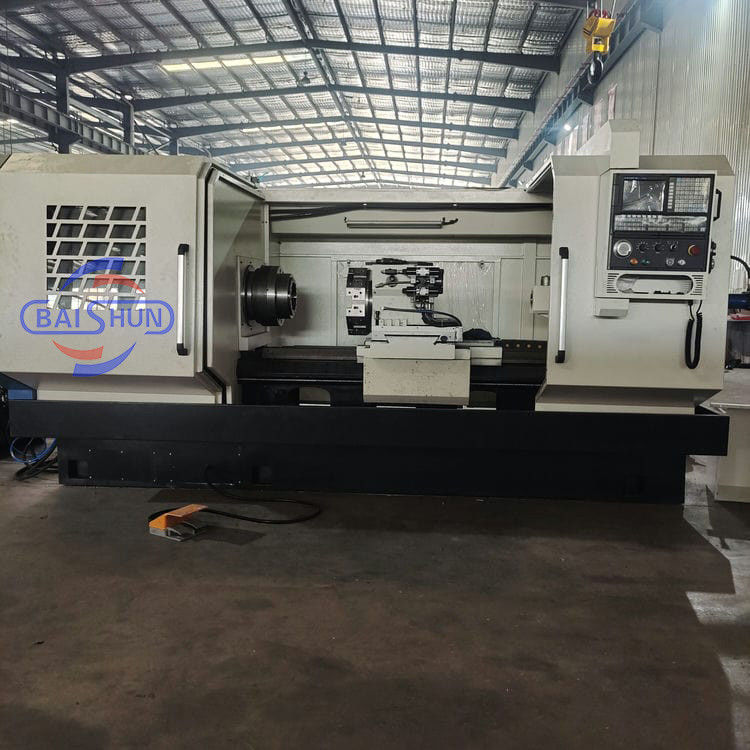

Cần bán máy tiện ren ống CNC nằm ngang tự động chính xác QK1322
Mô tả sản phẩm:
Máy ren ống CNC là máy CNC điều khiển liên tục hai tọa độ hiệu suất cao, độ chính xác cao được nghiên cứu và phát triển độc lập theo nhu cầu phát triển của ngành dầu khí. Máy có công suất cao, độ cứng tốt, có thể cắt ren thẳng, xiên, vòng cung, nam, inch và có nhiều chức năng như bù bán kính đầu. Máy có độ cứng cao và công suất cao. Nó là một máy gia công ren ống có độ chính xác cao và hiệu quả cao.
Nó có thể được sử dụng để gia công thô và gia công hoàn thiện các bộ phận cơ khí, đặc biệt thích hợp cho dầu khí, khai thác mỏ, máy móc và các ngành công nghiệp khác, để xử lý các bộ phận quay hiệu quả cao, khối lượng lớn và độ chính xác cao. Và cũng có thể gia công thép, gang, kim loại màu và các vật liệu khác.
Đặc trưng:
1. Lỗ khoan trục chính lớn và mâm cặp đôi để đảm bảo xử lý đường ống có đường kính lớn.
2. Giường một mảnh sử dụng gang đúc cường độ cao để đảm bảo độ cứng và độ chính xác.
3. Hướng dẫn dập tắt tần số siêu âm đảm bảo khả năng chống mài mòn tốt.
4. Bề mặt vận chuyển và đường dẫn hướng có độ chính xác cao.
Thông số kỹ thuật:
| Người mẫu | Đơn vị | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| Hệ thống CNC | / |
Cấu hình tiêu chuẩn: GSK980TDi Tùy chọn: FANUC; SIMENS;KND;v.v. |
||||||
| Max dia.swing trên giường | mm | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| Đường kính tối đa xoay qua trượt ngang | mm | 480 | 480 | 480 | 610 | 860 | 950 | |
| Chiều dài tối đa của phôi | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Phạm vi ren ống | mm | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| Chiều rộng của giường | mm | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| lỗ trục chính | mm | 255 | 280 | 325 | 360 | 540 | 640 | |
| Chiều cao tâm trục chính | mm | 400 | 400 | 400 | 500 | 625 | 700 | |
| Công suất động cơ trục chính | mm | 11 | 15 | 15 | 22 | 30 | 30 | |
| Chế độ tốc độ trục chính | / | Hai bánh răng, bước ít hơn trong bánh răng | ||||||
| Phạm vi tốc độ trục chính | r/phút |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L):30-130 (H):65-260 |
(L):20-80 (H):55-220 |
(L):15-65 (H):65-120 |
|
| Tốc độ di chuyển tối đa của X/Z | mm |
X:420 Z:1250 |
X:420 Z:1250 |
X:420 Z:1250 |
X:450 Z:1250 |
X:650 Z:1250 |
X:750 Z:1250 |
|
| Di chuyển ngang nhanh X/Z | mm/phút | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| lông đuôi ụ | Đường kính | mm | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| Du lịch | mm | 250 | 250 | 250 | 300 | 300 | 300 | |
| Côn | Morse SỐ 6 | Morse SỐ 6 | Morse SỐ 6 | Morse SỐ 6 | Morse SỐ 6 | Morse SỐ 6 | ||
| tháp pháo | Người mẫu | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| Số lượng trạm công cụ | Bốn trạm dọc | |||||||
| Kích thước của công cụ | mm | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| Thời gian lập chỉ mục tháp pháo | S | 2.6 | 2.6 | 5,6 | 5,6 | 5,6 | 5,6 | |
| Chuck | Mâm cặp ba hàm K11-500 | Mâm cặp 4 hàm K72-780 | Mâm cặp 4 hàm K72-780 | Mâm cặp điện 4 hàm K66-780 | Mâm cặp điện 4 hàm K66-780 | Mâm cặp điện 4 hàm K66-780 | ||
| Định vị chính xác | mm | 0,020 | 0,020 | 0,020 | 0,020 | 0,040 | 0,040 | |
| Định vị lại độ chính xác | mm | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | |
| Trọng lượng máy | T | 6,5/7,2 | 8 | 10 | 10 | 18 | 19 | |
Chi tiết máy:
Đóng gói và giao hàng:
Để biết thêm chi tiết và thông số kỹ thuật, vui lòng liên hệ:
