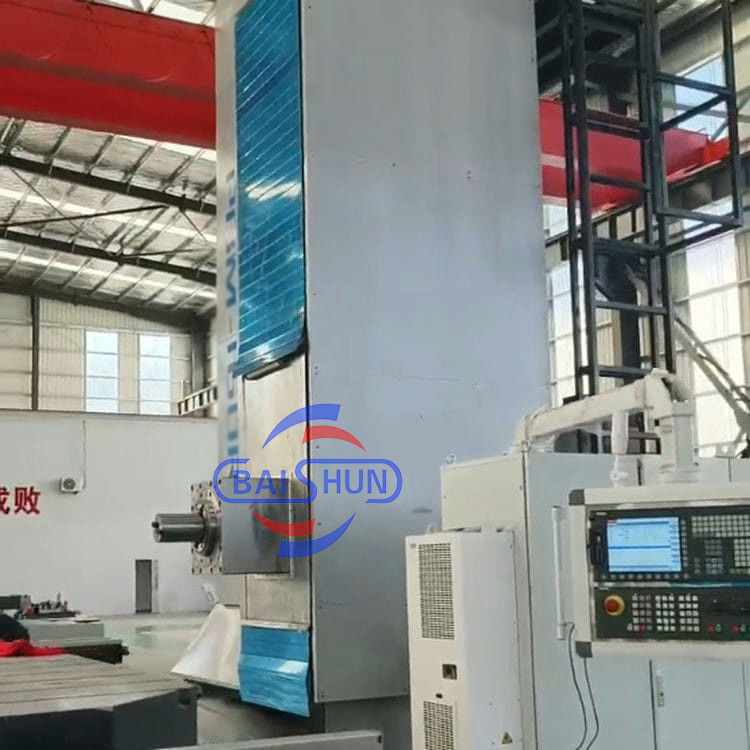

Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: ISO
Số mô hình: TK6920
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD99000/Set
chi tiết đóng gói: 1. Outside we will pack the product with plastic to prevent wet. 1. Bên ngoài chúng tôi sẽ
Thời gian giao hàng: 3 tháng
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 30 Bộ/Bộ mỗi tháng
Tên sản phẩm: |
Máy phay và khoan CNC |
Loại: |
TK6920 |
Spindle Taper: |
ISO50 |
Đường kính trục chính: |
200mm |
Du lịch Z/Y/Z: |
6000/3000/1200mm |
Tốc độ trục chính: |
1200 vòng/phút |
Chức năng: |
Khoan và phay |
từ khóa: |
Máy khoan và phay |
Kích thước bàn làm việc: |
Tùy chỉnh được chấp nhận |
bộ điều khiển CNC: |
Siemens/Fanuc |
Tên sản phẩm: |
Máy phay và khoan CNC |
Loại: |
TK6920 |
Spindle Taper: |
ISO50 |
Đường kính trục chính: |
200mm |
Du lịch Z/Y/Z: |
6000/3000/1200mm |
Tốc độ trục chính: |
1200 vòng/phút |
Chức năng: |
Khoan và phay |
từ khóa: |
Máy khoan và phay |
Kích thước bàn làm việc: |
Tùy chỉnh được chấp nhận |
bộ điều khiển CNC: |
Siemens/Fanuc |
Thông số kỹ thuật:
| Điểm | Đơn vị | TK6913 | TK6916 | TK6920 | TK6926 |
| Chiều kính trục | mm | 130 | 160 | 200 | 260 |
| Máy thu tròn | ISO | 50 | 50 | 60 | 60 |
| Max. tốc độ trục | rpm | 1500 ((Op:3000) | 1200 ((Op:2000) | 1000 ((Op:2000) | 1000O ((op:1500) |
| Động cơ năng lượng-Servo | KW | 30 | 55 | 75 | 110 |
| Tổng hành trình của trục khoan và ram | mm | 1500 | 2400 | 2400 | 3200 |
| Kích thước của phần ram | mm | 380*420 | 480*520 | 480*520 | 620*740 |
| Di chuyển của cột - trục X | mm | 4000 ((op:5-15m) | 6000 ((op:7-20m) | 6000 ((op:7-20m) | 8000 ((op:9-20m) |
| Di chuyển dọc của trục Y đầu trục | mm | 2000 ((op: 3m) | 3000 ((op: 4m, 5m) | 3000 ((op: 4m, 5m) | 3000 ((op: 4m, 5m) |
| Di chuyển kinh độ của trục cloumn-Z | mm | 700 | 1200 | 1200 | 1600 |
| Di chuyển trục của trục xoắn-W trục | mm | 800 | 1200 | 1200 | 1600 |
| Trình độ của trục B | ° | 360 | |||
| Tạp chí công cụ | PC | 40/60 | 40/60 | 40/60 | 40/60 |
| Kích thước bàn làm việc | mm | 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000 (có thể được tùy chỉnh) | |||
| Hệ thống CNC | SIEMENS / FANUC (có thể cung cấp dựa trên nhu cầu của khách hàng) | ||||
Giường máy:
Các giường máy được xây dựng từ nhựa. gỗ cũ với cấu trúc hợp lý và độ cứng. nó đảm bảo một nền vững chắc và sự ổn định của máy và sự ổn định của cột di chuyển trên giường.có chất lượng hàng đầu nhập khẩu đất cứng đục bề mặt giá đỡ trên giường, hai bánh răng chở trước đảm bảo độ chính xác của trục X.
Xe trượt
Được xây dựng với các loại đúc chất lượng hàng đầu. nhựa và gỗ, xe trượt có cường độ đủ. Nó kết nối với giường máy bằng hai hướng dẫn rộng.Đường dẫn duy nhất phục vụ như vị trí chính với sự hỗ trợ từ hai đường dẫn để duy trì sự ổn định và tính tuyến tính của cột trong chuyển động trên giường máy.
Cột
Nó được làm bằng nhựa đúc chất lượng cao và gỗ hình thành trong một cấu trúc khung kép, cột là độ cứng đủ cho phép di chuyển trơn tru của hộp trục theo chiều dọc.Các đường ray cân đối trọng lượng kiểu Mosaic được xây dựng bên trong cột để đảm bảo sự ổn định của các chuyển động dọc của counterweight, do đó để đảm bảo độ chính xác cao của máy.
Hai đường ray đất phía trước cột kiểm tra vị trí của hộp trục và đảm bảo sự ổn định của các chuyển động dọc của trục.Cột được trang bị với chính xác chở trước vít quả bóng đinh kép và servo động cơ điều khiển các chuyến đi dọc của hộp trục.
Đơn vị điều khiển
Phòng điều hành được xây dựng với hộp trục, đơn vị điều khiển trong buồng trước dễ dàng vận hành.Rota bảng điều khiển bảng điều khiển và đơn vị điện thoại để cho phép hoạt động từ xa làm cho hoạt động đơn giản và hiệu quả.
