Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: ISO
Số mô hình: TK6920
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD99000/Set
chi tiết đóng gói: 1. Outside we will pack the product with plastic to prevent wet. 1. Bên ngoài chúng tôi sẽ
Thời gian giao hàng: 3 tháng
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 30 Bộ/Bộ mỗi tháng
Tên sản phẩm: |
Máy máy máy khoan |
Kiểu: |
TK6920 |
Độ côn trục chính: |
ISO50 |
Đường kính trục chính: |
200mm |
Du lịch Z/Y/Z: |
6000/3000/1200mm |
Tốc độ trục chính: |
1200 vòng/phút |
Chức năng: |
Khoan và phay |
Từ khóa: |
Máy khoan và phay |
Kích thước bàn làm việc: |
Tùy chỉnh được chấp nhận |
bộ điều khiển CNC: |
fanuc |
Tên sản phẩm: |
Máy máy máy khoan |
Kiểu: |
TK6920 |
Độ côn trục chính: |
ISO50 |
Đường kính trục chính: |
200mm |
Du lịch Z/Y/Z: |
6000/3000/1200mm |
Tốc độ trục chính: |
1200 vòng/phút |
Chức năng: |
Khoan và phay |
Từ khóa: |
Máy khoan và phay |
Kích thước bàn làm việc: |
Tùy chỉnh được chấp nhận |
bộ điều khiển CNC: |
fanuc |
Thông số kỹ thuật:
| Mục | Đơn vị | TK6913 | TK6916 | TK6920 | TK6926 |
| Đường kính trục chính | mm | 130 | 160 | 200 | 260 |
| Côn trục chính | ISO | 50 | 50 | 60 | 60 |
| Tốc độ trục chính tối đa | rpm | 1500(Tùy chọn:3000) | 1200(Tùy chọn:2000) | 1000(Tùy chọn:2000) | 1000(Tùy chọn:1500) |
| Công suất động cơ - Servo | KW | 30 | 55 | 75 | 110 |
| Tổng hành trình trục chính doa và ram | mm | 1500 | 2400 | 2400 | 3200 |
| Kích thước tiết diện ram | mm | 380*420 | 480*520 | 480*520 | 620*740 |
| Hành trình cột - Trục X | mm | 4000(Tùy chọn:5-15m) | 6000(Tùy chọn:7-20m) | 6000(Tùy chọn:7-20m) | 8000(Tùy chọn:9-20m) |
| Hành trình dọc đầu trục chính - Trục Y | mm | 2000(Tùy chọn: 3m) | 3000(Tùy chọn: 4m, 5m) | 3000(Tùy chọn: 4m, 5m) | 3000(Tùy chọn: 4m, 5m) |
| Hành trình dọc cột - Trục Z | mm | 700 | 1200 | 1200 | 1600 |
| Hành trình trục chính doa theo trục - Trục W | mm | 800 | 1200 | 1200 | 1600 |
| Độ xoay trục B | ° | 360 | |||
| Băng gá dao | chiếc | 40/60 | 40/60 | 40/60 | 40/60 |
| Kích thước bàn máy | mm | 1200*1400, 1400*1600, 1600*1800, 1800*2000, 2000*2500, 2500*3000, 3000*3500, 3500*4000, 4000*4500, 4500*5000(có thể tùy chỉnh) | |||
| Hệ thống CNC | FANUC (có thể cung cấp theo yêu cầu của khách hàng) | ||||
Thân máy:
Thân máy được chế tạo bằng khuôn nhựa composite với cấu trúc và độ cứng hợp lý. Nó đảm bảo một nền tảng vững chắc và sự ổn định của máy cũng như sự ổn định của cột khi di chuyển trên thân máy. Có các thanh răng mài cứng chất lượng cao nhập khẩu trên thân máy, hai bánh răng được điều khiển đồng bộ đảm bảo độ chính xác của trục X.
Xe trượt:
Được chế tạo bằng các bộ phận đúc chất lượng cao. Khuôn nhựa composite, xe trượt có cường độ đủ. Nó kết nối với thân máy bằng hai đường dẫn rộng. Đường dẫn đơn đóng vai trò định vị chính với sự hỗ trợ từ đường dẫn kép để duy trì sự ổn định và tuyến tính của cột khi di chuyển trên thân máy.

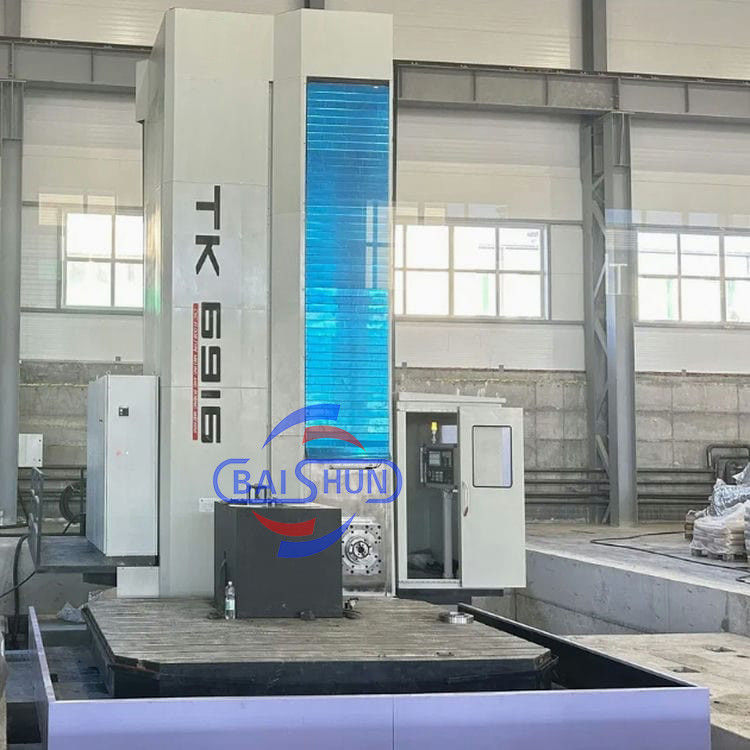

Cột máy:
Nó được làm bằng vật liệu đúc chất lượng cao, nhựa composite với cấu trúc khung kép, cột máy có độ cứng đủ cho phép hộp trục chính di chuyển trơn tru theo chiều dọc. Các thanh dẫn cân bằng kiểu khảm được tích hợp bên trong cột để đảm bảo sự ổn định của chuyển động dọc của đối trọng, do đó đảm bảo độ chính xác cao của máy.
Hai thanh dẫn mài ở phía trước cột kiểm tra vị trí của hộp trục chính và đảm bảo sự ổn định của chuyển động dọc của trục chính. Cột máy được trang bị vít me bi kép có độ chính xác cao và động cơ servo điều khiển chuyển động dọc của hộp trục chính.
Bộ điều khiển:
Buồng điều khiển được tích hợp với hộp trục chính, bộ điều khiển trong buồng giúp thao tác dễ dàng. Bảng điều khiển xoay và bộ điều khiển cầm tay cho phép vận hành từ xa giúp thao tác đơn giản và hiệu quả.
