Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5116
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

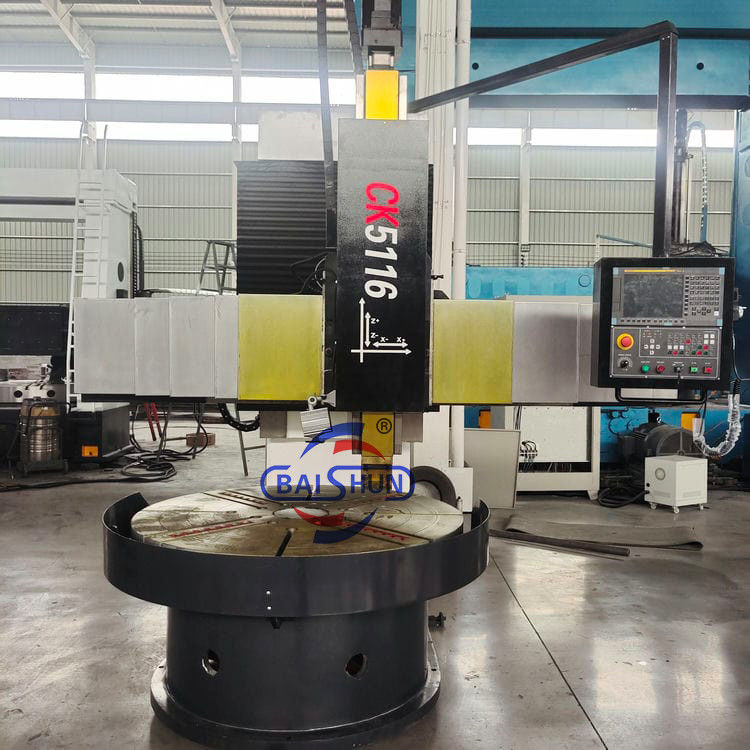

Tên sản phẩm: |
CK5116 Máy quay CNC |
Loại máy: |
CK5116 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
1600 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
1200 |
Kích thước bàn làm việc (mm): |
1400 |
Max.weight của mảnh làm việc: |
3,2 tấn |
Số trục chính: |
Đơn vị |
Điện áp: |
380v |
từ khóa: |
Máy tiện quay dọc |
Chức năng: |
tiện kim loại |
Tên sản phẩm: |
CK5116 Máy quay CNC |
Loại máy: |
CK5116 |
Max. Tối đa. turning diameter(mm) đường kính quay (mm): |
1600 |
Max. Tối đa. height of workpiece(mm) chiều cao của phôi (mm): |
1200 |
Kích thước bàn làm việc (mm): |
1400 |
Max.weight của mảnh làm việc: |
3,2 tấn |
Số trục chính: |
Đơn vị |
Điện áp: |
380v |
từ khóa: |
Máy tiện quay dọc |
Chức năng: |
tiện kim loại |
Máy tiện đứng CNC đa năng bán chạy của Trung Quốc phù hợp để gia công kim loại màu, kim loại màu và một phần vật liệu phi kim loại, đồng thời có thể đạt được quá trình gia công mặt đầu, bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón tròn bên trong và bên ngoài và khoan, mở rộng, doa lỗ. Truyền động chính được điều khiển bởi động cơ servo AC trục chính, thay đổi bánh răng thủy lực và điều chỉnh tốc độ vô cấp hai bánh răng. Bàn làm việc là mâm cặp chuyển động đơn 4 chấu thủ công.
Các tính năng chính:
1. Máy tiện đứng CNC, hệ thống CNC sử dụng hệ thống Siemens 828DD, có ụ dao đứng, đường kính gia công tối đa là 1600mm đến 2600mm của máy tiện đứng một cột, Đối với loại CK5116, nó được thiết kế với đường kính bàn là 1400mm và chiều cao gia công tối đa tiêu chuẩn là 1200mm.
2. Thiết bị truyền động là truyền động vô cấp bốn tốc độ, thuận tiện, nhạy bén và đáng tin cậy.
3. Được thiết lập trong hệ thống, tất cả các bánh răng đều sử dụng bánh răng mài 40Cr, có đặc điểm là độ chính xác quay cao và tiếng ồn thấp.
4. Máy phù hợp với các công cụ thép tốc độ cao và gia công dụng cụ cắt cacbua của kim loại màu, kim loại đen và vật liệu phi kim loại. Trên máy có thể hoàn thành các quy trình sau: Quay bề mặt hình trụ bên trong và bên ngoài của mặt phẳng; tất cả các loại mặt móc, mặt hình nón bên trong và bên ngoài, ren, rãnh cắt và cắt.
Thông số máy
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
Đường kính tiện tối đa của ụ dao đứng (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
Đường kính bàn làm việc (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
Chiều cao tối đa của phôi (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
Trọng lượng tối đa của phôi (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
Phạm vi tốc độ quay của bàn làm việc (rpm) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
Loạt nạp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
Vô cấp |
|
Phạm vi nạp của ụ dao (mm/phút) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
Hành trình dầm ngang (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
Hành trình ngang của ụ dao (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
Hành trình dọc của ụ dao (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
|
Kích thước của mặt cắt thanh dao (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
Công suất động cơ chính (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Ảnh chi tiết máy:
Vận chuyển và Giao hàng:
Để biết thêm chi tiết và thông số kỹ thuật, vui lòng liên hệ:
