Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: Baishun
Chứng nhận: CE，ISO
Số mô hình: CK5112
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 100 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2000 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
200 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
700mm |
Kích thước(l*w*h): |
2350*2350*2700mm |
Trọng lượng (kg): |
8500 |
Tên sản phẩm: |

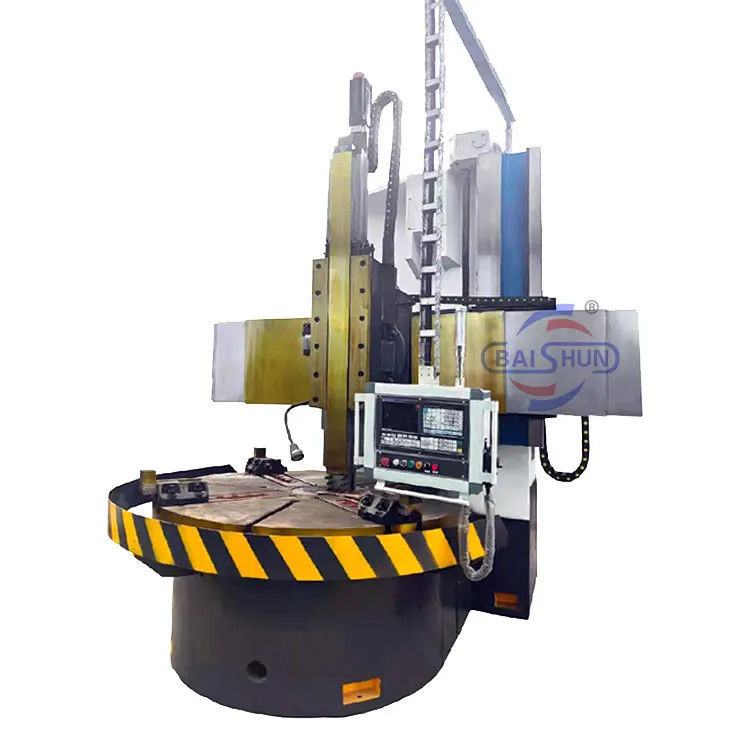

Máy quay cao cấp Yunnan Máy sửa lề dọc |
Max. Chiều kính xử lý: |
1200mm |
Tối đa.: |
2000mm |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2000 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
200 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
700mm |
Kích thước(l*w*h): |
2350*2350*2700mm |
Trọng lượng (kg): |
8500 |
Tên sản phẩm: |
Máy quay cao cấp Yunnan Máy sửa lề dọc |
Max. Chiều kính xử lý: |
1200mm |
Tối đa.: |
2000mm |
2- Động cơ chính.
Động cơ chính, thông qua hộp số 16 tốc độ để chuyển đổi tốc độ.Các bánh răng trong hộp được dập tắt và đất để đảm bảo độ chính xác và hiệu quả truyền tải và giảm tiếng ồn và giảm rung động.
3- Bàn làm việc.
Bảng bao gồm bàn, cơ sở bàn, các thành phần trục và cơ chế truyền tải, bàn và cơ sở bàn cho quá trình đúc tổng thể.Bề mặt bàn hướng dẫn được nhúng với một tấm hướng dẫn hợp kim nhôm và một dầu áp suất được tiêm giữa đường ray hướng dẫn để tạo thành một đường ray áp suất độngVì vậy, khả năng mang bàn, xoay chính xác cao.
4. Các chùm
Đường sợi di chuyển lên và xuống trên cột. Đường sợi bao gồm một cơ chế truyền dẫn dao, một cơ chế kẹp chùm và một thiết bị thủy lực.Lắp đặt một bộ máy bơm dầu bôi trơn tự động trên chùm, tùy theo nhu cầu bôi trơn bề mặt đường ray.
5. Hình khung dao dọc
Trục Z, trục Z bởi ổ đĩa động cơ servo, thông qua máy giảm hành tinh để tăng mô-men xoắn,bởi các công tắc ly hợp điện từ điều khiển hai trục và khóa nhau để đạt được một loạt các xử lý phức tạp.
6Hệ thống thủy lực
Hệ thống thủy lực bao gồm: hệ thống áp suất động bảng, hệ thống truyền động chính, kẹp và hệ thống thủy lực, hệ thống cân bằng thủy lực khung dao dọc.Hệ thống thủy lực là rất cần thiết., bôi trơn máy, ổn định đường sắt áp suất động, để đảm bảo sự ổn định của hệ thống thủy lực và khả năng trao đổi.
| Mô hình | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| Chiều kính bàn làm việc (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| Độ cao tối đa của mảnh (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| Trọng lượng tối đa của mảnh (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| Phạm vi tốc độ xoay bàn làm việc (rpm) | 30-260 | 20-180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| Dòng thức ăn | Không bước | Không bước | Không bước | Không bước | Không bước | Không bước |
| Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| Dải đường xuyên (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| Di chuyển theo chiều ngang của chỗ yên công cụ (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| Di chuyển dọc của chỗ yên công cụ (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| Kích thước phần cắt của thanh cắt (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| Sức mạnh động cơ chính (kw) | 11 | 15 | 22 | 15 | 30 | 30 |
