Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE，ISO
Số mô hình: CK5235
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 1. Bên ngoài chúng tôi sẽ đóng gói sản phẩm với nhựa để ngăn ngừa ẩm.2. Bên ngoài của máy quay cnc d
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
90 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
55 |
Số trục chính: |
sinh đôi |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
1900 mm |
Hành trình (Trục Z)(mm): |
1250mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Kích thước(l*w*h): |
6150*4400*5330mm |
Điện áp: |
380v |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
55000 |
Tên sản phẩm: |
Máy quay dọc cột hai CNC |
Đường kính quay tối đa: |
3500mm |
Tối đa. chiều cao của miếng wok: |
2000mm |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
90 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
55 |
Số trục chính: |
sinh đôi |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
1900 mm |
Hành trình (Trục Z)(mm): |
1250mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Kích thước(l*w*h): |
6150*4400*5330mm |
Điện áp: |
380v |
Hệ thống điều khiển CNC: |
GSK |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
55000 |
Tên sản phẩm: |
Máy quay dọc cột hai CNC |
Đường kính quay tối đa: |
3500mm |
Tối đa. chiều cao của miếng wok: |
2000mm |

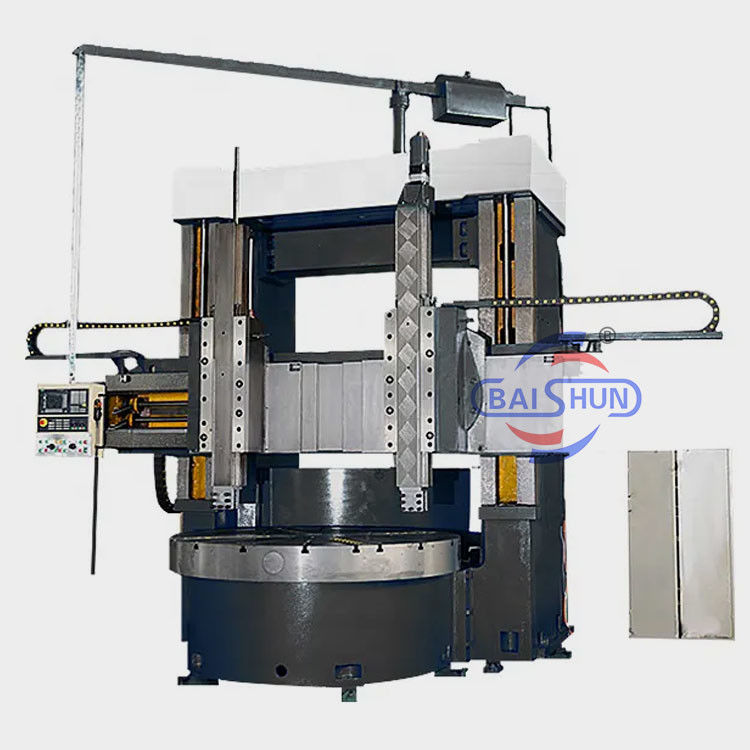

Cao chất lượng nặng nhiệm vụ dọc tháp quay CNC cột kép dọc quay
Máy quay thẳng đứng cột hai là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực.Nó kết hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế.độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng tải trọng lớn, hiệu quả, độ bền và hoạt động đáng tin cậy.
Máy bao gồm các thành phần khác nhau, bao gồm cơ sở bàn làm việc, bàn làm việc, hộp truyền chính, khung gantry, chùm, ram công cụ yên, hộp cho ăn, hệ thống điện, trạm điều hành,hệ thống thủy lực, và các thiết bị bảo vệ.
Khung khung
Nó bao gồm các cột dọc bên trái và bên phải và đống kết nối.được điều khiển bởi động cơ AC kéo dài hai trục. Thông qua cặp bánh răng, giun và bánh răng cặp và hai leadscrews làm cho chùm để làm di chuyển nâng dọc theo đường ray hướng dẫn cột trái và phải.
Xanh
Gạch áp dụng sắt đúc có độ bền cao và căng thấp với độ cứng và sức mạnh đủ, để đảm bảo độ chính xác của máy có độ giữ và ổn định lâu dài.chùm là phía trước của cột dọc, và nó thực hiện chuyển động dọc theo đường dẫn cột dọc. Ở phía sau của chùm, có 4 điểm kẹp thủy lực. Ở cả hai bên của chùm, có hộp cho công cụ.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
