Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE，ISO
Số mô hình: CK5235
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Giá bán: $76,000.00/sets 1-4 sets
chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
90 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
55 |
Số trục chính: |
sinh đôi |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
1900 mm |
Hành trình (Trục Z)(mm): |
1250mm |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Kích thước ((L*W*H): |
6150*4400*5330mm |
Điện áp: |
380v |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
55000 |
Tên sản phẩm: |
Máy tiện CNC hạng nặng Máy tiện đứng quay kim loại giá rẻ |
Đường kính quay tối đa: |
3500mm |
Tối đa. chiều cao của miếng wok: |
2000mm |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
2500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
90 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
105 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
55 |
Số trục chính: |
sinh đôi |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
1900 mm |
Hành trình (Trục Z)(mm): |
1250mm |
Độ chính xác vị trí (mm): |
± 0.005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,003 |
Kích thước ((L*W*H): |
6150*4400*5330mm |
Điện áp: |
380v |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
55000 |
Tên sản phẩm: |
Máy tiện CNC hạng nặng Máy tiện đứng quay kim loại giá rẻ |
Đường kính quay tối đa: |
3500mm |
Tối đa. chiều cao của miếng wok: |
2000mm |

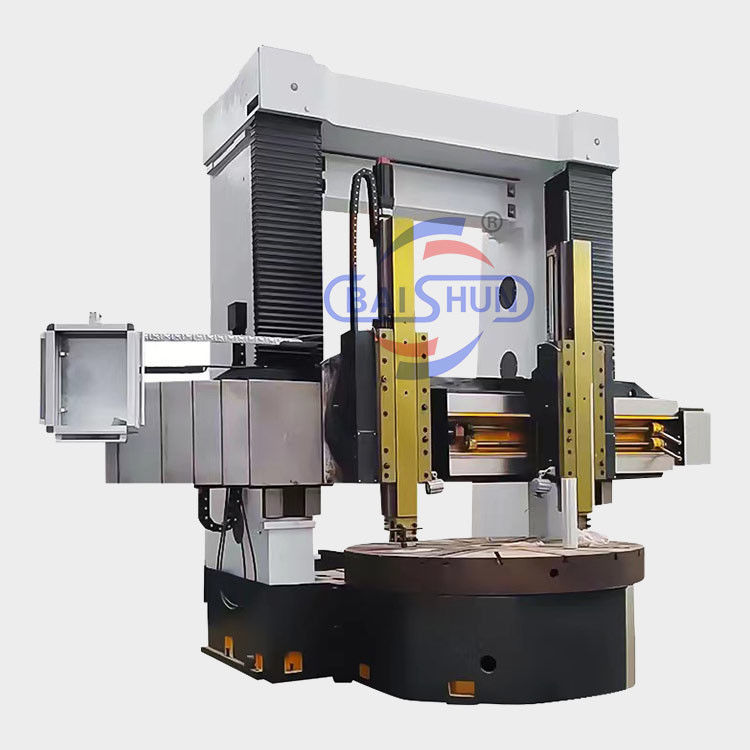

Máy quay tay 10ton Công suất nặng CNC giá rẻ kim loại quay quay dọc
Máy quay thẳng đứng cột hai là một thiết bị tiên tiến kết hợp các thành phần cơ khí, điện và thủy lực.Nó kết hợp các nguyên tắc thiết kế hiện đại và kỹ thuật sản xuất, tận dụng tối ưu hóa CAD và các thành phần hiện đại từ cả nguồn trong nước và quốc tế.độ cứng tĩnh và động cao, khả năng gia công chính xác, khả năng tải trọng lớn, hiệu quả, độ bền và hoạt động đáng tin cậy.
Máy bao gồm các thành phần khác nhau, bao gồm cơ sở bàn làm việc, bàn làm việc, hộp truyền chính, khung gantry, chùm, ram công cụ yên, hộp cho ăn, hệ thống điện, trạm điều hành,hệ thống thủy lực, và các thiết bị bảo vệ.
Khung khung:
Khung cổng bao gồm các cột thẳng đứng bên trái và bên phải và một chùm nối. Bằng cách niêm phong chặt chẽ cổng và cơ sở bàn làm việc, một cấu trúc bảo vệ được hình thành.Phần trên của cổng có các hộp nâng bên trái và bên phải được điều khiển bởi động cơ AC kéo dài hai trụcCác hộp này, cùng với cặp bánh răng, cặp bánh răng giun, và vít dẫn kép, cho phép chuyển động dọc của chùm dọc theo đường ray hướng dẫn của các cột dọc.
Đường chiếu:
Cột được làm bằng sắt đúc có độ bền cao, căng thẳng thấp để đảm bảo độ cứng tối ưu, sức mạnh và sự ổn định lâu dài cho chế biến chính xác.chùm di chuyển theo chiều dọc dọc theo đường ray hướng dẫn. mặt sau của chùm được trang bị bốn điểm kẹp thủy lực, trong khi các bên có hộp cấp cho phần yên công cụ.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
Chúng tôi là một nhà sản xuất máy quay bán trực tiếp, không phải một công ty thương mại,
có nghĩa là chúng tôi có thể cung cấp cho bạn giá tốt nhất.
Chào mừng. liên hệ với chúng tôi:)
Tel/Whatsapp: +86 18003851898 (Cô Dora)
