Nhà > các sản phẩm > Máy quay thẳng đứng > Máy quay thẳng đứng cục bộ CNC cột kép máy quay thẳng đứng CK5235

Máy quay thẳng đứng cục bộ CNC cột kép máy quay thẳng đứng CK5235

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY, BAISHUN MACHINERY

Chứng nhận: CE/ISO9001

Số mô hình: CK5235

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Giá bán: $76,000.00/sets 1-4 sets

chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay thẳng đứng cột hai

,

Máy quay thẳng đứng CNC

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
3500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
50 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
130
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
30
Số trục chính:
sinh đôi
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
3500
Số trục:
2
Hành trình (Trục X)(mm):
750 mm
Hành trình (Trục Z)(mm):
1800mm
Độ chính xác định vị (mm):
±0,005
Độ lặp lại (X/Y/Z) (mm):
±0,005
Kích thước(l*w*h):
3950*6300*4350mm
Điện áp:
380v
Hệ thống điều khiển CNC:
GSK, SIEMENS, FANUC
Nhãn hiệu Toolpost:
HỒNG ĐÀ
Công cụ Post Trạm:
4
Trọng lượng (kg):
35000
Tên sản phẩm:
Máy quay thẳng đứng CNC phổ biến
Max. Tối đa. workpiece weight: trọng lượng phôi::
8000kg
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
3500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
50 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
130
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
30
Số trục chính:
sinh đôi
Max. tối đa. Turned Length (mm) Chiều dài quay (mm):
3500
Số trục:
2
Hành trình (Trục X)(mm):
750 mm
Hành trình (Trục Z)(mm):
1800mm
Độ chính xác định vị (mm):
±0,005
Độ lặp lại (X/Y/Z) (mm):
±0,005
Kích thước(l*w*h):
3950*6300*4350mm
Điện áp:
380v
Hệ thống điều khiển CNC:
GSK, SIEMENS, FANUC
Nhãn hiệu Toolpost:
HỒNG ĐÀ
Công cụ Post Trạm:
4
Trọng lượng (kg):
35000
Tên sản phẩm:
Máy quay thẳng đứng CNC phổ biến
Max. Tối đa. workpiece weight: trọng lượng phôi::
8000kg
Máy quay thẳng đứng cục bộ CNC cột kép máy quay thẳng đứng CK5235

Máy quay thẳng đứng cục bộ CNC cột kép máy quay thẳng đứng CK5235



Máy quay thẳng đứng cột hai là một thiết bị tiên tiến với sự tích hợp của cơ khí-điện- thủy lực, mà hấp thụ triết lý thiết kế mới và công nghệ sản xuất.Nó áp dụng các phương pháp thiết kế tối ưu hóa CAD, trang bị các thành phần chức năng tiên tiến trong nước và nước ngoài. Trong cấu trúc, nó đạt được sức mạnh mạnh mẽ, độ cứng động và tĩnh cao, độ chính xác cao, tải trọng lớn, hiệu quả cao,thời gian sử dụng dàiCác thông số kỹ thuật chính của mỗi bộ phận máy phù hợp với các tiêu chuẩn quốc gia liên quan.

Máy có cơ sở bàn làm việc, bàn làm việc, hộp truyền chính, khung cổng, chùm, khớp dụng cụ ram, hộp cho ăn, hệ thống điện, trạm hoạt động, hệ thống thủy lực, thiết bị bảo vệ và vân vân.



Khung khung:

Khung cổng bao gồm các cột thẳng đứng bên trái và bên phải và một chùm nối. Bằng cách niêm phong chặt chẽ cổng và cơ sở bàn làm việc, một cấu trúc bảo vệ được hình thành.Phần trên của cổng có các hộp nâng bên trái và bên phải được điều khiển bởi động cơ AC kéo dài hai trụcCác hộp này, cùng với cặp bánh răng, cặp bánh răng giun, và vít dẫn kép, cho phép chuyển động dọc của chùm dọc theo đường ray hướng dẫn của các cột dọc.

Đường chiếu:

Cột được làm bằng sắt đúc có độ bền cao, căng thẳng thấp để đảm bảo độ cứng tối ưu, sức mạnh và sự ổn định lâu dài cho chế biến chính xác.chùm di chuyển theo chiều dọc dọc theo đường ray hướng dẫn. mặt sau của chùm được trang bị bốn điểm kẹp thủy lực, trong khi các bên có hộp cấp cho phần yên công cụ.



Parameter máy

Thông số kỹ thuật Đơn vị CK5225 CK5231 CK5240Q CK5240
Độ kính xoay tối đa mm 2500 3150 4000 4000
Tối đa. chiều cao của mảnh làm việc mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
Trọng lượng tối đa của phần làm việc T 10/20 10/20 10/20 32
Chiều kính bàn làm việc mm 2250 2830 2830/3150 3200/3600
Phạm vi tốc độ bàn r/min 2-63 2-63 2-63 2-63
Các bước   16 16 16 16
Động lực tối đa của bàn làm việc KN.m 63 63 63 100
Chuyến đi nhanh của đầu đường ray mm/min 4000 4000 4000 4000
Ram di chuyển dọc của đầu đường sắt bên phải Này. 35 35 35 40
Ram di chuyển dọc của đầu đường sắt trái kn 30 30 30 30
Lực cắt phạm vi của đầu đường ray phải mm/min 1-50 1-50 1-50 1-50
Lực cắt phạm vi của đầu đường ray phải mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
Chuyến đi của cánh tay mm 1000 1000 1000 1250
Phần của cánh tay mm 255×200 255×200 255×200 240×240
Chuyển của đầu đường sắt trái và phải ° ± 30° ± 30° ± 30° ± 30°
Phần của công cụ mm 40×50 40×50 40×50 50×50
Sức mạnh của động cơ chính Kw 55 55 55 75
Kích thước tổng thể cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520

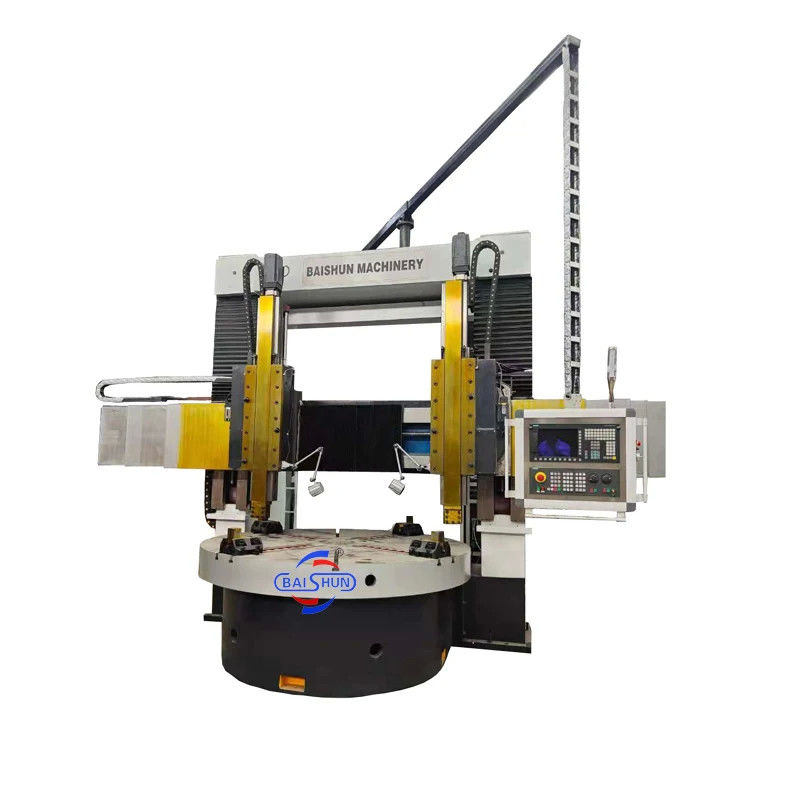

Hình ảnh sản phẩm
Máy quay thẳng đứng cục bộ CNC cột kép máy quay thẳng đứng CK5235 0Máy quay thẳng đứng cục bộ CNC cột kép máy quay thẳng đứng CK5235 1
