Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: CE/ISO9001
Số mô hình: CK5235
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s
Thời gian giao hàng: 30-35 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Western Union
Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
3500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
50 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
130 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
30 |
Số trục chính: |
sinh đôi |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
3500 |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
750 mm |
Hành trình (Trục Z)(mm): |
1800mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,005 |
Kích thước(l*w*h): |
3950*6300*4350mm |
Điện áp: |
380v |
Hệ thống điều khiển CNC: |
GSK, SIEMENS, FANUC |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
35000 |
Max. Tối đa. workpiece weight: trọng lượng phôi:: |
8000kg |
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm): |
3500 |
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm): |
50 vòng/giờ |
Công suất gia công: |
nhiệm vụ trung bình |
Lỗ khoan trục chính (mm): |
130 |
Chiều rộng của giường (mm): |
250mm |
Công suất động cơ trục chính (kW): |
30 |
Số trục chính: |
sinh đôi |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
3500 |
Số trục: |
2 |
Hành trình (Trục X)(mm): |
750 mm |
Hành trình (Trục Z)(mm): |
1800mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,005 |
Kích thước(l*w*h): |
3950*6300*4350mm |
Điện áp: |
380v |
Hệ thống điều khiển CNC: |
GSK, SIEMENS, FANUC |
Nhãn hiệu Toolpost: |
HỒNG ĐÀ |
Công cụ Post Trạm: |
4 |
Trọng lượng (kg): |
35000 |
Max. Tối đa. workpiece weight: trọng lượng phôi:: |
8000kg |

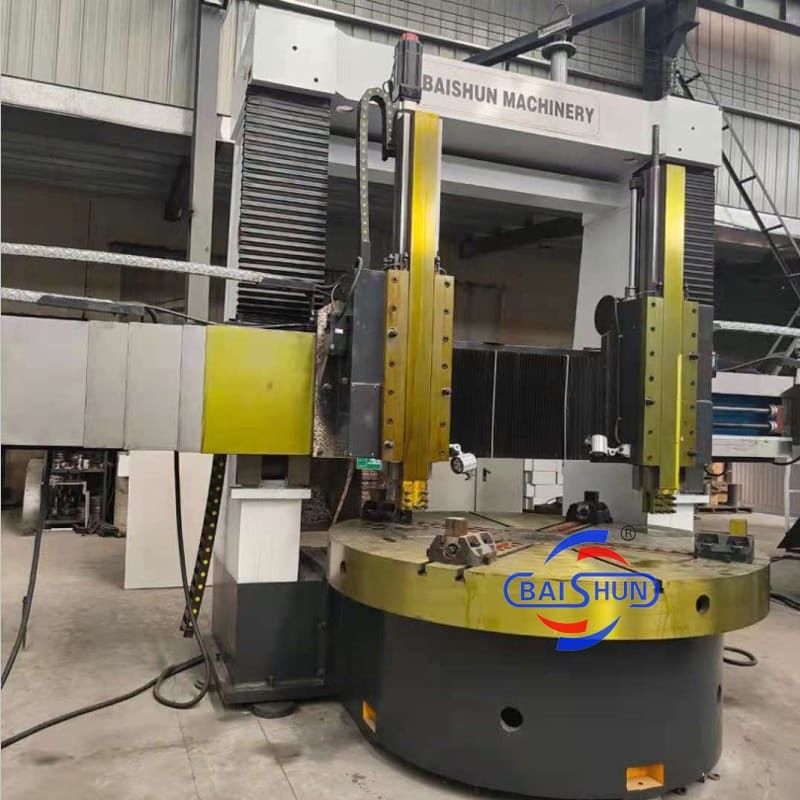

Máy xoay thẳng đứng CNC CK5225 CK5235 Máy công cụ xoay thẳng đứng
Máy quay thẳng đứng cột hai là một thiết bị tiên tiến với sự tích hợp của cơ khí-điện- thủy lực, mà hấp thụ triết lý thiết kế mới và công nghệ sản xuất.Nó áp dụng các phương pháp thiết kế tối ưu hóa CAD, trang bị các thành phần chức năng tiên tiến trong nước và nước ngoài. Trong cấu trúc, nó đạt được sức mạnh mạnh mẽ, độ cứng động và tĩnh cao, độ chính xác cao, tải trọng lớn, hiệu quả cao,thời gian sử dụng dàiCác thông số kỹ thuật chính của mỗi bộ phận máy phù hợp với các tiêu chuẩn quốc gia liên quan.
Máy có cơ sở bàn làm việc, bàn làm việc, hộp truyền chính, khung cổng, chùm, khớp dụng cụ ram, hộp cho ăn, hệ thống điện, trạm hoạt động, hệ thống thủy lực, thiết bị bảo vệ và vân vân.
Bàn làm việc:
Bàn làm việc bao gồm cơ sở bàn làm việc, bàn làm việc, các thành phần trục và thiết bị truyền tải.đảm bảo độ cứng đủ, độ bền và ổn định nhiệt. Gói trục bàn làm việc sử dụng vòng bi cuộn hình trụ ngắn hai hàng chính xác cao, đảm bảo xoay chính xác và tuổi thọ hoạt động dài.
Chuỗi truyền chính:
Máy sử dụng hệ thống truyền động trục dọc như hệ thống truyền động chính của nó. Nó sử dụng động cơ AC servo để điều khiển trục.Các hộp số cho phép chuyển đổi cơ học hai bánh răng bằng cách di chuyển xi lanh, cho phép bàn làm việc đạt được điều chỉnh tốc độ không bước trong phạm vi 0,63-63r / min.
| Thông số kỹ thuật | Đơn vị | CK5225 | CK5231 | CK5240Q | CK5240 |
| Độ kính xoay tối đa | mm | 2500 | 3150 | 4000 | 4000 |
| Tối đa. chiều cao của mảnh làm việc | mm | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| Trọng lượng tối đa của phần làm việc | T | 10/20 | 10/20 | 10/20 | 32 |
| Chiều kính bàn làm việc | mm | 2250 | 2830 | 2830/3150 | 3200/3600 |
| Phạm vi tốc độ bàn | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| Các bước | 16 | 16 | 16 | 16 | |
| Động lực tối đa của bàn làm việc | KN.m | 63 | 63 | 63 | 100 |
| Chuyến đi nhanh của đầu đường ray | mm/min | 4000 | 4000 | 4000 | 4000 |
| Ram di chuyển dọc của đầu đường sắt bên phải | Này. | 35 | 35 | 35 | 40 |
| Ram di chuyển dọc của đầu đường sắt trái | kn | 30 | 30 | 30 | 30 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 1-50 | 1-50 | 1-50 | 1-50 |
| Lực cắt phạm vi của đầu đường ray phải | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| Chuyến đi của cánh tay | mm | 1000 | 1000 | 1000 | 1250 |
| Phần của cánh tay | mm | 255×200 | 255×200 | 255×200 | 240×240 |
| Chuyển của đầu đường sắt trái và phải | ° | ± 30° | ± 30° | ± 30° | ± 30° |
| Phần của công cụ | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| Sức mạnh của động cơ chính | Kw | 55 | 55 | 55 | 75 |
| Kích thước tổng thể | cm | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
