Nhà > các sản phẩm > Máy quay thẳng đứng > CNC Single Column Lathe Turret Công cụ gia công máy quay dọc cho cắt kim loại hạng nặng

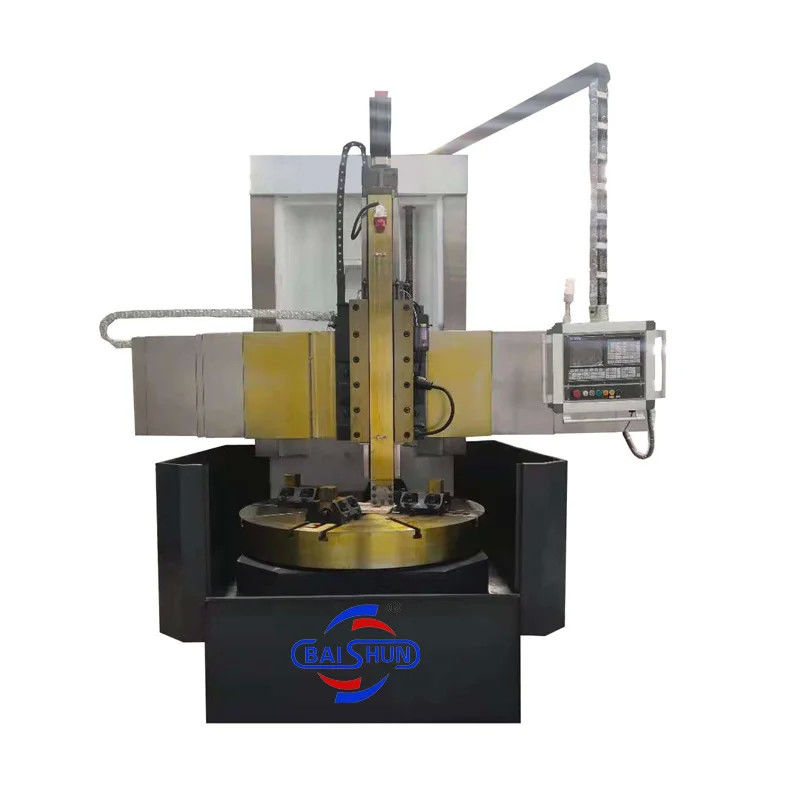

CNC Single Column Lathe Turret Công cụ gia công máy quay dọc cho cắt kim loại hạng nặng

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY

Số mô hình: CK5116

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Giá bán: $26,000.00/sets 1-1 sets

chi tiết đóng gói: 1. Outside we will pack the product with plasitic to prevent wet. 1. Bên ngoài chúng tôi s

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay cột đơn CNC

,

Công cụ gia công tháp tháp

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2600
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
260 vòng/giờ
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
30
Số trục chính:
Đơn vị
Số trục:
2
Hành trình (Trục X)(mm):
916 mm
Hành trình (Trục Z)(mm):
800 mm
Độ chính xác định vị (mm):
±0,005
Độ lặp lại (X/Y/Z) (mm):
±0,003
Kích thước(l*w*h):
2080 * 2621 * 3515mm
Trọng lượng (kg):
7000
Tối đa. chiều cao của miếng wok:
1200mm
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2600
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
260 vòng/giờ
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
30
Số trục chính:
Đơn vị
Số trục:
2
Hành trình (Trục X)(mm):
916 mm
Hành trình (Trục Z)(mm):
800 mm
Độ chính xác định vị (mm):
±0,005
Độ lặp lại (X/Y/Z) (mm):
±0,003
Kích thước(l*w*h):
2080 * 2621 * 3515mm
Trọng lượng (kg):
7000
Tối đa. chiều cao của miếng wok:
1200mm
CNC Single Column Lathe Turret Công cụ gia công máy quay dọc cho cắt kim loại hạng nặng

Tốc độ cao chuyên nghiệp kim loại CNC dọc xoắn máy xoắn máy tháp kinh tế



Mô tả sản phẩm

Máy quay thẳng đứng CNC, còn được gọi là trung tâm xoay thẳng đứng, là một công cụ máy được sử dụng để xoay và cắt các thành phần kim loại với độ chính xác và hiệu quả cao.

Máy quay thẳng đứng CNC có một trục thẳng đứng giữ và xoay phần làm việc. Chúng được sử dụng rộng rãi trong ngành công nghiệp sản xuất để sản xuất các thành phần lớn và nặng, chẳng hạn như bánh răng, tuabin,và các bộ phận hàng không vũ trụChúng đặc biệt hữu ích cho việc xoay các thành phần có tỷ lệ khung hình cao.

Ngoài ra, máy quay thẳng đứng CNC được tự động hóa cao và có thể được lập trình để thực hiện một loạt các hoạt động gia công, chẳng hạn như xoắn, khoan, khoan, xào và mài,với sự can thiệp tối thiểu của con người.

Nhìn chung, các máy quay thẳng đứng CNC là một công cụ gia công linh hoạt và hiệu quả cung cấp tính chính xác cao và khả năng tự động hóa,và đó là lý do tại sao làm cho họ một thành phần thiết yếu của các quy trình sản xuất hiện đại.





Parameter máy

Mô hình CK518 CK5112Q CK5112A CK5116Q CK5120A CK5126A
Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) 800 1200 1200 1600 2000 2600
Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1800 2200
Độ cao tối đa của mảnh (mm) 800 1000 1000 1200 1250 1400
Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 8000 8000
Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 3.2-100 2.2-70
Dòng thức ăn Không bước Không bước Không bước Không bước Không bước Không bước
Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86 0.8-86
Dải đường xuyên (mm) 500 1000 650 1200 890 1090
Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 1115 1400
Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800
Kích thước phần cắt của thanh cắt (mm) 30*40 30*40 30*40 30*40 30*40 30*40
Sức mạnh động cơ chính (kw) 11 15 22 15 30 30



Cấu trúc chính của máy quay dọc:



1- Máy công cụ: Các thành phần chính của máy công cụ (màn xoắn, cơ sở, bàn làm việc, chùm, chỗ dựa trượt dọc, hộp dụng cụ bên, hộp thức ăn,hộp số truyền động chính) được làm bằng sắt đúc mạnh bằng công nghệ cát nhựa.

2. Động cơ chính: Chuyển động của bàn làm việc được điều khiển bởi động cơ điện chính, với một bộ giảm bánh răng và một hệ thống điều khiển tốc độ điện từ để điều chỉnh tốc độ.

3. Slide dọc và cơ chế cấp của slide dọc: RAM được làm bằng vật liệu HT250, được biết đến với tính chất cơ học tuyệt vời của nó.

4. Cấu trúc cơ sở bàn làm việc: Bàn làm việc áp dụng cấu trúc trục dài, được hỗ trợ bởi vòng bi cuộn hình trụ hai hàng chính xác cao để sắp xếp theo đường tâm.

5Đường đệm: Đường đệm được cố định và giải phóng bằng cách sử dụng một dòng chảy, với áp lực thủy lực để kẹp.

6Hệ thống thủy lực: Hệ thống thủy lực sử dụng các thành phần điều khiển đáng tin cậy từ các nhà sản xuất nổi tiếng, cả trong nước và quốc tế.

7. bôi trơn của máy công cụ: Máy công cụ tự động cung cấp dầu ở các khoảng thời gian xác định để bôi trơn chùm và các bộ phận chuyển động.

8. Bảo vệ máy công cụ: Các bộ phận chuyển động của máy công cụ được trang bị một chuỗi an ninh toàn diện và hệ thống khóa.

9Hệ thống điều khiển điện:

a) Nguồn điện: Điện ba pha 380V±10%, 50Hz.

b) Thiết kế điện của máy công cụ tuân theo các tiêu chuẩn thiết kế quốc tế.
