Hai cột CNC dọc máy quay CK5240 kim loại quay đường kính 4000mm máy quay

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN MACHINERY

Chứng nhận: CE,ISO

Số mô hình: CK5225

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: 1. Bên ngoài chúng tôi sẽ đóng gói sản phẩm với nhựa để ngăn ngừa ẩm.2. Bên ngoài của máy quay cnc d

Thời gian giao hàng: 30-35 ngày làm việc

Điều khoản thanh toán: L/C, T/T, Western Union

Khả năng cung cấp: 20 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay thẳng đứng hai cột

,

Máy quay dọc 4000mm

Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
260 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
30
Số trục chính:
Đơn vị
Số trục:
2
Hành trình (Trục X)(mm):
1400 mm
Hành trình (Trục Z)(mm):
1000 mm
Kích thước(l*w*h):
3700 * 5650 * 3950mm
Công cụ Post Trạm:
4
Trọng lượng (kg):
33000
Tên sản phẩm:
Kim loại Chuyển đường kính 4000mm Trung tâm máy quay
Đường kính quay tối đa:
2500mm
Tối đa. chiều cao của miếng wok:
2000mm
Max. tối đa. Length of Workpiece (mm) Chiều dài phôi (mm):
2500
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
260 vòng/giờ
Công suất gia công:
nhiệm vụ trung bình
Lỗ khoan trục chính (mm):
105
Chiều rộng của giường (mm):
250mm
Công suất động cơ trục chính (kW):
30
Số trục chính:
Đơn vị
Số trục:
2
Hành trình (Trục X)(mm):
1400 mm
Hành trình (Trục Z)(mm):
1000 mm
Kích thước(l*w*h):
3700 * 5650 * 3950mm
Công cụ Post Trạm:
4
Trọng lượng (kg):
33000
Tên sản phẩm:
Kim loại Chuyển đường kính 4000mm Trung tâm máy quay
Đường kính quay tối đa:
2500mm
Tối đa. chiều cao của miếng wok:
2000mm
Hai cột CNC dọc máy quay CK5240 kim loại quay đường kính 4000mm máy quay

Hai cột CNC dọc máy quay CK5240 kim loại quay đường kính 4000mm máy quay



Máy quay thẳng đứng cột hai là một thiết bị tiên tiến với sự tích hợp của cơ khí-điện- thủy lực, mà hấp thụ triết lý thiết kế mới và công nghệ sản xuất.Nó áp dụng các phương pháp thiết kế tối ưu hóa CAD, trang bị các thành phần chức năng tiên tiến trong nước và nước ngoài. Trong cấu trúc, nó đạt được sức mạnh mạnh mẽ, độ cứng động và tĩnh cao, độ chính xác cao, tải trọng lớn, hiệu quả cao,thời gian sử dụng dàiCác thông số kỹ thuật chính của mỗi bộ phận máy phù hợp với các tiêu chuẩn quốc gia liên quan.

Máy có cơ sở bàn làm việc, bàn làm việc, hộp truyền chính, khung cổng, chùm, khớp dụng cụ ram, hộp cho ăn, hệ thống điện, trạm hoạt động, hệ thống thủy lực, thiết bị bảo vệ và vân vân.



Máy quay thẳng đứng CNC, còn được gọi là trung tâm xoay thẳng đứng, là một công cụ máy được sử dụng để xoay và cắt các thành phần kim loại với độ chính xác và hiệu quả cao.



Máy quay thẳng đứng CNC có một trục thẳng đứng giữ và xoay phần làm việc. Chúng được sử dụng rộng rãi trong ngành công nghiệp sản xuất để sản xuất các thành phần lớn và nặng, chẳng hạn như bánh răng, tuabin,và các bộ phận hàng không vũ trụChúng đặc biệt hữu ích cho việc xoay các thành phần có tỷ lệ khung hình cao.



Để đảm bảo độ chính xác và khả năng chịu tải, máy quay thẳng đứng cột hai sử dụng cấu trúc trục ngắn.Bàn làm việc được trang bị một đường dẫn thủy tĩnh dòng chảy liên tục, cung cấp dầu áp suất cho khoang dầu áp suất tĩnh thông qua một bộ phân phối dầu tương đương.

Di chuyển chính của máy được điều khiển bởi một động cơ AC servo, cung cấp đặc điểm động học tuyệt vời.Di chuyển trục cho ăn được đạt được thông qua một động cơ servo điều khiển một cấu trúc vít quả bóng chính xác cao thông qua một hộp giảm, đảm bảo vị trí chính xác.



Parameter máy

Thông số kỹ thuật Đơn vị CK5225 CK5231 CK5240Q CK5240
Độ kính xoay tối đa mm 2500 3150 4000 4000
Tối đa. chiều cao của mảnh làm việc mm 1600/2000/2500 1600/2000/2500 1600/2000/2500 1600/2000/2500
Trọng lượng tối đa của phần làm việc T 10/20 10/20 10/20 32
Chiều kính bàn làm việc mm 2250 2830 2830/3150 3200/3600
Phạm vi tốc độ bàn r/min 2-63 2-63 2-63 2-63
Các bước   16 16 16 16
Động lực tối đa của bàn làm việc KN.m 63 63 63 100
Chuyến đi nhanh của đầu đường ray mm/min 4000 4000 4000 4000
Ram di chuyển dọc của đầu đường sắt bên phải Này. 35 35 35 40
Ram di chuyển dọc của đầu đường sắt trái kn 30 30 30 30
Lực cắt phạm vi của đầu đường ray phải mm/min 1-50 1-50 1-50 1-50
Lực cắt phạm vi của đầu đường ray phải mm/min 0.1-1000 0.1-1000 0.1-1000 0.1-1000
Chuyến đi của cánh tay mm 1000 1000 1000 1250
Phần của cánh tay mm 255×200 255×200 255×200 240×240
Chuyển của đầu đường sắt trái và phải ° ± 30° ± 30° ± 30° ± 30°
Phần của công cụ mm 40×50 40×50 40×50 50×50
Sức mạnh của động cơ chính Kw 55 55 55 75
Kích thước tổng thể cm 569×470×480/520 605×440×493/533 690×510×480/520 690×510×480/520



Hình ảnh sản phẩm

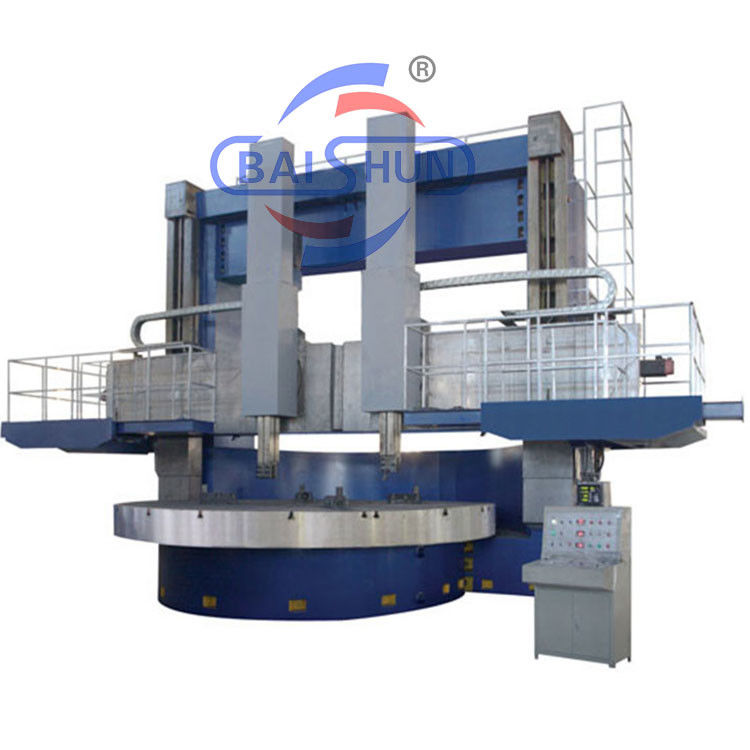

Hai cột CNC dọc máy quay CK5240 kim loại quay đường kính 4000mm máy quay 0Hai cột CNC dọc máy quay CK5240 kim loại quay đường kính 4000mm máy quay 1
