Thông tin chi tiết sản phẩm
Nguồn gốc: Hà Nam, Trung Quốc
Hàng hiệu: BAISHUN MACHINERY
Chứng nhận: ISO
Số mô hình: CK5112
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: negotiable
chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 50 Bộ/Bộ mỗi tháng
Tên may moc: |
Máy phay đứng CNC phay kim loại |
Công suất gia công: |
nhiệm vụ trung bình |
Số trục chính: |
Đơn vị |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1200 |
Hành trình (Trục X)(mm): |
500 mm |
Hành trình (Trục Z)(mm): |
700mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,005 |
Kích thước(l*w*h): |
2350*2350*2700mm |
Điện áp: |
380v |
Tên may moc: |
Máy phay đứng CNC phay kim loại |
Công suất gia công: |
nhiệm vụ trung bình |
Số trục chính: |
Đơn vị |
Max. tối đa. Turned Length (mm) Chiều dài quay (mm): |
1200 |
Hành trình (Trục X)(mm): |
500 mm |
Hành trình (Trục Z)(mm): |
700mm |
Độ chính xác định vị (mm): |
±0,005 |
Độ lặp lại (X/Y/Z) (mm): |
±0,005 |
Kích thước(l*w*h): |
2350*2350*2700mm |
Điện áp: |
380v |
Mô tả sản phẩm

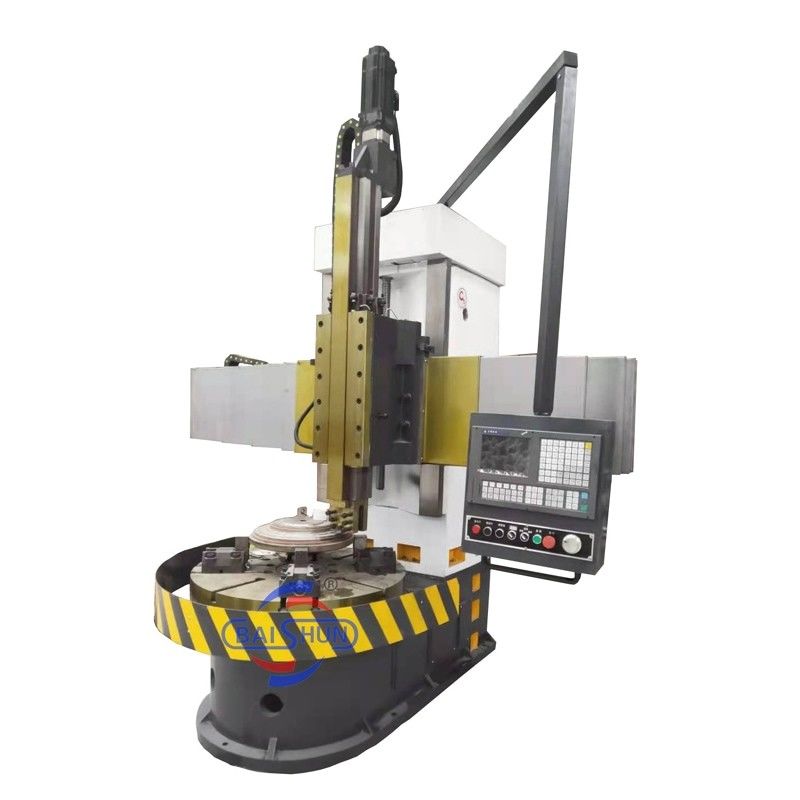

Máy quay thẳng đứng CNC bán chạy của chúng tôi là hoàn hảo để xử lý kim loại sắt, kim loại phi sắt, và một số vật liệu phi kim loại. Nó có thể xử lý các nhiệm vụ như quay mặt cuối,bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón hình tròn bên trong và bên ngoài, cũng như khoan lỗ, mở rộng và reaming.và máy cung cấp chuyển đổi bánh răng thủy lực và điều chỉnh tốc độ không bước với hai bánh răngBàn làm việc được trang bị một chuck chuyển động đơn 4 hàm thủ công để dễ dàng vận hành.
Đặc điểm chính:
1. máy quay thẳng đứng CNC, hệ thống CNC sử dụng hệ thống Siemens 828DD, có một cột công cụ thẳng đứng, đường kính gia công tối đa là 1600mm, đường kính bàn là 1400mm,và chiều cao gia công tối đa là 1000mm.
2Thiết bị truyền tải là truyền tải không ngủ bốn tốc độ, thuận tiện, nhạy cảm và đáng tin cậy.
3Thiết lập trong hệ thống, tất cả các bánh răng sử dụng bánh răng nghiền 40Cr, có đặc điểm chính xác xoay cao và tiếng ồn thấp.
4. Máy là phù hợp cho công cụ thép tốc độ cao và carbide cắt công cụ xử lý kim loại phi sắt, kim loại đen và vật liệu phi kim loại. Trên máy có thể hoàn thành các quy trình sau:Chuyển bề mặt hình trụ bên trong và bên ngoài của mặt phẳng; tất cả các loại mặt móc, mặt hình nón bên trong và bên ngoài, sợi, khe cắt và cắt.
| Mô hình | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| Độ kính quay tối đa của chỗ dựa công cụ thẳng đứng (mm) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| Chiều kính bàn làm việc (mm) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| Độ cao tối đa của mảnh (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| Trọng lượng tối đa của mảnh (kg) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| Phạm vi tốc độ xoay bàn làm việc (rpm) | 30-260 | 20-180 | 6.3-200 | 15-160 | 3.2-100 | 2.2-70 |
| Dòng thức ăn | Không bước | Không bước | Không bước | Không bước | Không bước | Không bước |
| Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| Dải đường xuyên (mm) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| Di chuyển theo chiều ngang của chỗ yên công cụ (mm) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| Di chuyển dọc của chỗ yên công cụ (mm) | 450 | 500 | 650 | 750 | 800 | 800 |
| Kích thước phần cắt của thanh cắt (mm) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| Sức mạnh động cơ chính (kw) | 11 | 15 | 22 | 15 | 30 | 30 |
