Nhà > các sản phẩm > Máy quay thẳng đứng > CK5112 Máy quay kim loại cột đơn tự động CNC máy quay dọc

CK5112 Máy quay kim loại cột đơn tự động CNC máy quay dọc

Thông tin chi tiết sản phẩm

Nguồn gốc: Hà Nam, Trung Quốc

Hàng hiệu: BAISHUN

Chứng nhận: ISO

Số mô hình: CK5112

Tài liệu: Sổ tay sản phẩm PDF

Điều khoản thanh toán & vận chuyển

Số lượng đặt hàng tối thiểu: 1 bộ

Giá bán: negotiable

chi tiết đóng gói: Xuất khẩu gói vỏ gỗ tiêu chuẩn hoặc đàm phán với khách hàng

Thời gian giao hàng: 35 ngày làm việc

Điều khoản thanh toán: T/T, L/C, Western Union

Khả năng cung cấp: 50 Bộ/Bộ mỗi tháng

Nhận giá tốt nhất
Làm nổi bật:

Máy quay thẳng đứng CNC tự động

Tên sản phẩm:
Máy quay thẳng đứng CNC tự động
Loại:
thẳng đứng
Max. Tối đa. Swing Diameter (mm) Đường kính xoay (mm):
1200mm
Độ cao tối đa của phần làm việc (mm):
1000
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
180 vòng/phút
Công suất gia công:
Nhiệm vụ trung gian
Công suất động cơ trục chính (kW):
15
Độ chính xác định vị (mm):
±0,002
Độ lặp lại (X/Y/Z) (mm):
±0,001
Hệ thống điều khiển CNC:
GSK
Tên sản phẩm:
Máy quay thẳng đứng CNC tự động
Loại:
thẳng đứng
Max. Tối đa. Swing Diameter (mm) Đường kính xoay (mm):
1200mm
Độ cao tối đa của phần làm việc (mm):
1000
Max. tối đa. Spindle Speed (rpm) Tốc độ trục chính (rpm):
180 vòng/phút
Công suất gia công:
Nhiệm vụ trung gian
Công suất động cơ trục chính (kW):
15
Độ chính xác định vị (mm):
±0,002
Độ lặp lại (X/Y/Z) (mm):
±0,001
Hệ thống điều khiển CNC:
GSK
CK5112 Máy quay kim loại cột đơn tự động CNC máy quay dọc





Mô tả máy:



CNC Vertical lathe là một loại thiết bị cơ khí lớn, được sử dụng để chế biến các mảnh công việc lớn và nặng với kích thước tâm lớn và kích thước trục tương đối nhỏ và hình dạng phức tạp.Uch như một bề mặt hình trụ, một bề mặt cuối, một bề mặt hình nón, một lỗ hình trụ, một lỗ hình nón và tương tự của các đĩa, bánh xe và đồ làm bằng tay,và cũng có thể được xử lý bằng các thiết bị bổ sung như các sợi chạy, xoay bề mặt hình cầu, bắt chước gia công, mài và tương tự; so với một máy quay ngang, các mảnh làm việc được kẹp trong trang trí kẹp của máy quay ngang,trong khi trục trục chính của máy quay dọc nằm trong bố trí dọc, và bề mặt bàn của một bàn làm việc nằm trong một mặt phẳng ngang; Do đó, việc kẹp và sắp xếp các mảnh làm việc là thuận tiện hơn.Sự sắp xếp này làm giảm tải trọng trên trục và vòng bi, do đó máy quay dọc có thể duy trì độ chính xác hoạt động trong một thời gian dài.



1. máy quay thẳng đứng CNC của chúng tôi được trang bị hệ thống Siemens 828DD, đảm bảo điều khiển chính xác. Nó có một cột công cụ thẳng đứng, cho phép một đường kính gia công tối đa 1600mm,đường kính bàn 1400mm, và chiều cao gia công tối đa 1000mm.

2Thiết bị truyền tải áp dụng truyền liên tục bốn tốc độ, cung cấp sự tiện lợi, độ nhạy và độ tin cậy.

3Tất cả các bánh răng trong hệ thống được làm bằng bánh răng nghiền 40Cr, đảm bảo độ chính xác quay cao và tiếng ồn tối thiểu.

4Máy này phù hợp để chế biến kim loại phi sắt, kim loại đen và vật liệu phi kim loại bằng cách sử dụng công cụ thép tốc độ cao và công cụ cắt cacbít. Nó có thể thực hiện các hoạt động khác nhau,bao gồm quay bề mặt hình trụ bên trong và bên ngoài, cắt các loại mặt khác nhau (chẳng hạn như móc), bề mặt hình nón bên trong và bên ngoài, lăn, cũng như nhọn và cắt.





Thông số kỹ thuật máy



Mô hình CK518 CK5112Q CK5112A CK5116Q CK5116A CK5120A CK5126A
Chuỗi đường xoay tối đa ((mm) 800 1200 1200 1600 1600 2000 2600
 Chiều kính bàn làm việc (mm) 700 1000 1000 1400 1400 1800 2200
 Chiều cao tối đa của mảnh (mm) 800  1000  1000  1200  1200 1250 1400
 Trọng lượng tối đa của mảnh (kg) 1500 1500 3200 3200 5000 8000 8000
 Phạm vi tốc độ xoay bàn làm việc (rpm) 30-260 20-180 6.3-200 15-160 5-160 3.2-100 2.2-70
 Dòng thức ăn không bước  không bước  không bước  không bước  không bước  không bước  không bước
 Phạm vi cung cấp chế độ nghỉ công cụ (mm/min) 0.25-90 0.25-90 0.8-86 0.25-90 0.8-86  0.8-86  0.8-86
 Dải đường xuyên (mm) 500 1000 650 1200 650 890 1090
 Di chuyển theo chiều ngang của chỗ yên công cụ (mm) 500 700 700 900 916 1115 1400
 Di chuyển dọc của chỗ yên công cụ (mm) 450 500 650 750 800 800 800
 Kích thước phần cắt của thanh cắt (mm) 30*40  30*40  30*40  30*40  30*40  30*40  30*40
 Sức mạnh động cơ chính (kw) 11 15 22 15 30 30 30

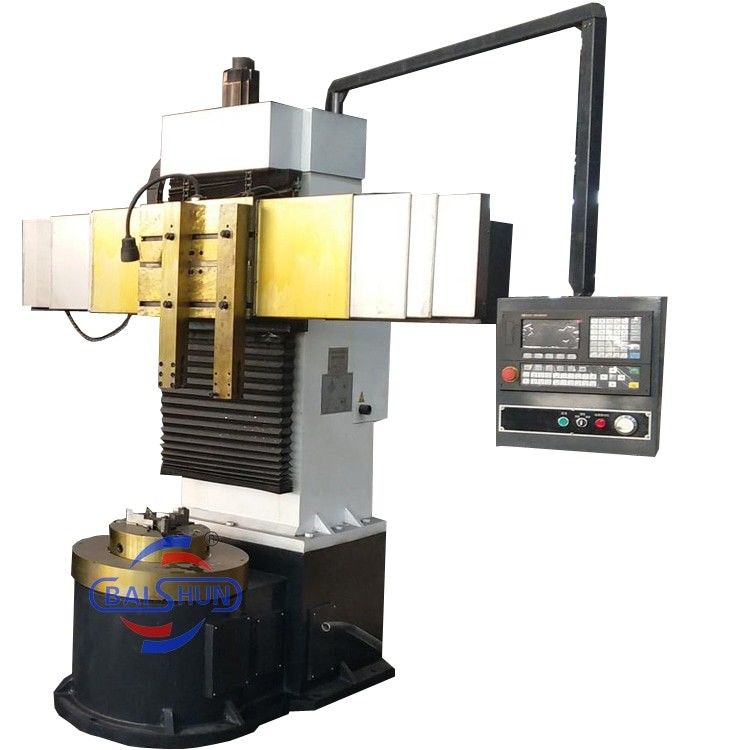

Hình máy

CK5112 Máy quay kim loại cột đơn tự động CNC máy quay dọc 0CK5112 Máy quay kim loại cột đơn tự động CNC máy quay dọc 1
